Импульсный допплеровский метод

Импульсный метод использует режим передача-ожидание-прием, что позволяет регулировать глубину прозвучивания. Импульсный допплеровский метод основано на использовании ультразвукового сигнала в виде отдельных серий импульсов. Датчик посылает серию ультразвуковых сигналов и «ждет» их возвращения от эритроцитов в виде отраженных сигналов. Поскольку известна скорость распространения ультразвука в среде (1540 м/с), создается возможность анализировать не все сигналы, возвращающиеся к датчику, а только те, которые отражены от эритроцитов, находящихся на определенном расстоянии от датчика. Место исследования кровотока, по-русски называется контрольным объемом, что не точно по смыслу: правильнее — пробный объем [sample volume]. Фактически мы регулируем интервал времени от посылки сигнала до начала приема отраженного сигнала и продолжительность приема сигнала, но практически эти параметры преобразуются в расстояние от датчика до контрольного объема и размеры контрольного объема (рисунок 3). Длина контрольного объема обычно можно изменять от 2 до 20 мм [3].

Возможность изучения скоростей кровотока в ограниченной области —главное достоинство импульсного допплеровского исследования. В таблице 1 приведены максимальные скорости нормального внутрисердечного кровотока у детей и у взрослых.

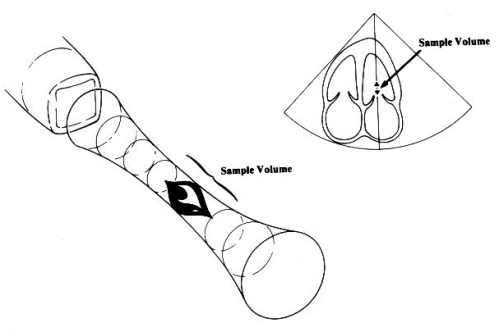

Рисунок 3

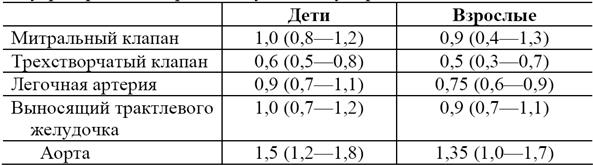

Таблица1
