Решение. 1. В нашем примере все участки магнитной цепи имеют однои то же сечение:S=a.b =15





1. В нашем примере все участки магнитной цепи имеют однои то же сечение:S=a . b =15 . 15 . 10-6=225 . 10 – 6 М2.

Длины средних линий участков магнитной цепи:

– якоря я =с+2а=20+15.2=50.103 м;



– сердечника

с = 2 . h=2 . 60=120.10-3 м -2;

– корпуса k = c +2 . a =50 . 10-3 м;



– воздушного зазора

.

2. Магнитная индукция на всех участках магнитной цепи одинаковая, так как сечение магнитопровода везде одно и то же:

Bδ=Bk=Bя=Bcδ/S=2,5 . 10-4/225 . 10-6=1,11 T.



Считаем, что потоком рассеяния пренебрегаем, т.е. Фs =0,

В, Т
так как δ.= 0,1 < 0,2 • 15 мм.

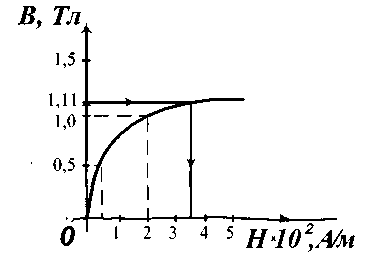

3. Для определения напряженности магнитного поля в магнитопроводе Нм необходимо использовать кривую намагничивания (рис.54) для материала Э4. Из кривой В(H) следует, что Hм=3,6•102А/м. Напряженность магнитного поля в воздушном зазоре Hδ определяем из соотношения: Рис.54 B= μ.μ0.H, где μ воздуха =1, μ0= 4 .10-7 Гн/м,

следовательно,

Hδ =B/μ0=0,8.10 6.1,11=0,888.106 A/м.



4.Составляем уравнение по 2 законуКирхгофа для магнитнойцепи, откудаопределяем намагничивающую силу IW:



Hм.(я+ℓс+ℓк) +Hδ.2δ= IW,

3,6.10 2. (50+120+50).10-3 +0,888.106.0,2.10-3=3,6.102. 220. 10-3+ +0,17776.103 =256,8,

IW= 256,8 ампер-витков.



Пример 13.

Рассчитать катушку, если известно, что прикладывается напряжение U=24 В (5*№), требуется н.с.IW=756 А. Геометрические размеры катушки: ао=21 мм, bо=25 мм, L=79 мм,

А=36 мм, В=40 мм,

r=0,0175 Ом . мм2/м (рис.55).

Рис.55
