Устройство однократного автоматического повторного включения АПВ - 0,38

Устройство автоматического повторного включения линий 0,38 кB предназначено для установки в КТП 10/0,4 кВ, оборудованных автоматическими воздушными выключателями серии А3700 с электромагнитным приводом.

Проведенные исследования аварийных отключений линий 0,38 кВ в сельской местности показали, что неустойчивые повреждения возникают в этих сетях из-за грозовых перенапряжений, перехлестывания проводов при сильном ветре, касания их ветвями деревьев при вводе в здания. Необходимо отметить, что отключение линий 0,38 кВ происходит также из-за перегрузки при неправильной эксплуатации защитных устройств у электроприемников. В этих случаях при повторном включении линии электроснабжение потребителей будет восстановлено.

Установлено, что при повторном оперативном включении автоматического выключателя или замене предохранителя на трансформаторной подстанции 10/0,4 кВ в 50-60% всех отключений восстанавливается питание потребителей.

Устройство АПВ - 0,38 воздействует на автомат (типа А3700), который срабатывает при больших аварийных токах (междуфазных и однофазных к.з., перегрузках), что не снижает существующего уровня злектробезопасности.

Таким образом, устройство АП|В - 0,38 предназначено для повышения надежности электроснабжения потребителей в сельской местности и снижения соответственно ущерба из-за недоотпуска электроэнергии. Оно выполнено в виде приставки к автоматическому выключателю на полупроводниковых элементах и электромеханического реле и может найти применение во всех отраслях с протяженными распределительными воздушными линиями 0,38 кВ.

Срабатывание устройства происходит при всех аварийных отключениях автоматического выключателя, при оперативных отключениях устройство не срабатывает.

Функциональная схема устройства АПВ - 0,38 приведена на рисунке 3.2.

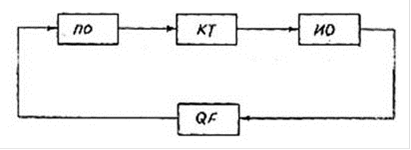

Рис. 3.2. Функциональная схема устройства АПВ - 0,38. ПО - пусковой орган; КТ - орган выдержки времени; ИО - исполнительный орган; QF - автоматический выключатель

В настоящее время внесены некоторые усовершенствования в данное устройство АПВ, позволяющие избежать зависимость работы АПВ от температуры окружающей среды и уровня напряжения и других факторов.
