Приложения к лабораторному занятию № 9

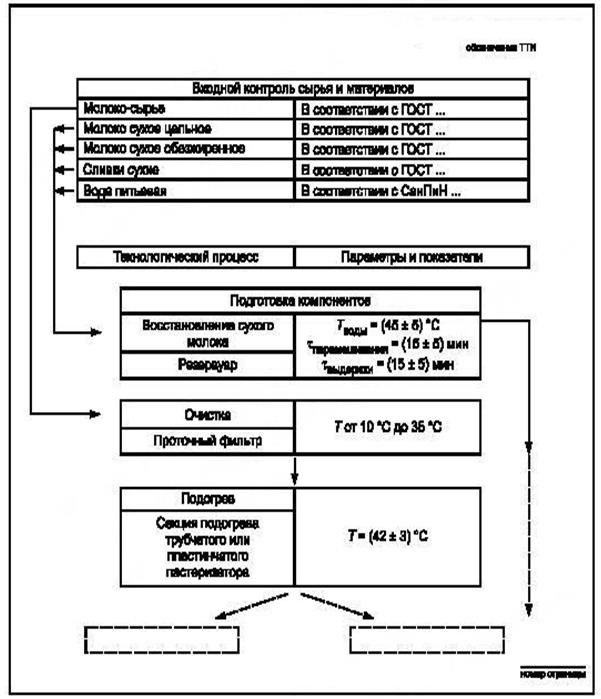

ПРИЛОЖЕНИЕ А.2



Пример оформления технологической схемы производства по

ГОСТ Р 52357-2005

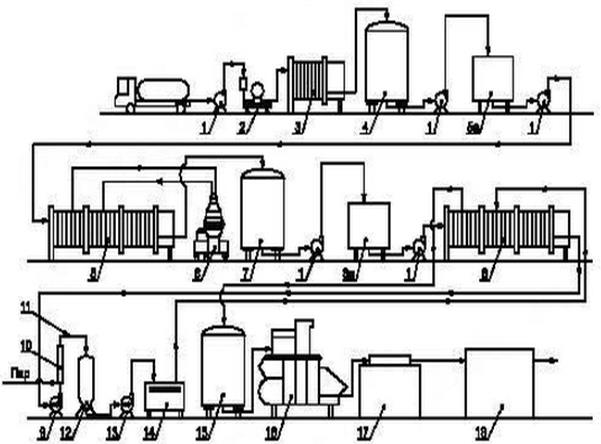

ПРИЛОЖЕНИЕ В.2

Пример оформления аппаратурно-технологической схемы производства по ГОСТ Р 52357-2005



1 – центробежный насос; 2 – счетчик молока; 3 – пластинчатый охладитель; 4 – резервуар для сырого молока; 5 – пластинчатая пастеризационно-охладительная установка; 5а – уравнительный бачок; 6 – сепаратор-молокоочиститель; 7 - резервуар для пастеризованного молока; 8 – пластинчатый теплообменник; 8а – уравнительный бачок; 9 – насос высокого давления; 10 – паровой инжектор; 11 – выдерживатель; 12 – вакуумная камера; 13 – асептический насос; 14 – асептический гомогенизатор; 15 – асептический резервуар для стерилизованного молока; 16 – автомат для асептического розлива; 17 – картонопакующая машина; 18 – установка для обандероливания в термоусадочную пленку





Примечание: при разработке заводской схемы оборудования, используемого в технологических процессах, указывают марку (модель) и основные характеристики (производительность, вместимость и установленную мощность).
