Матрично-топологическая форма метода контурных токов
|
|
Для одного из деревьев графа вводятся контурные токи независимых контуров.

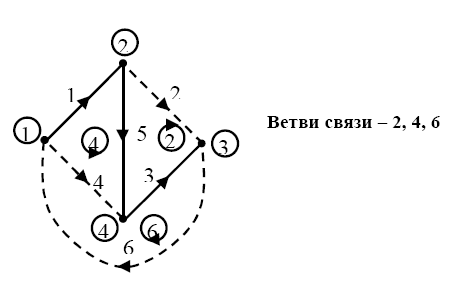

Направление контурных токов берут совпадающим с направлением связей графа. (рис. 36)
Рис. 36.
Можно показать, что матрица-столбец токов ветвей [I] может быть записана через матрицу-столбец контурных токов [Iкк] и транспонированную контурную матрицу [С]Т:

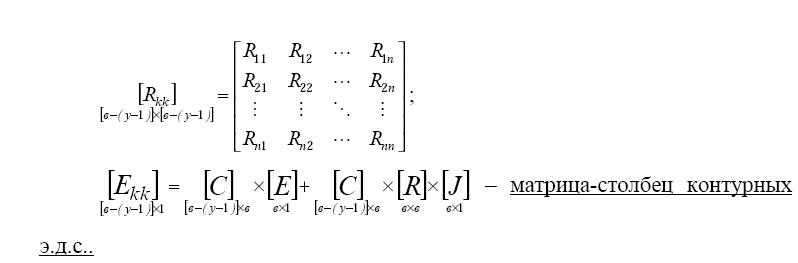

сопротивлений: по диагонали собственные сопротивления контуров, остальные элементы – смежные сопротивления соответствующих контуров:
Алгоритм расчета электрической цепи по методу контурных токов в матрично-топологической форме:
Выбирают произвольное положительное направление токов в ветвях и обозначают их на схеме.
Составляют матрицы параметров [R], [Е], [J].
Изображают граф схемы контурных токов [Щ и одно из деревьев графа и составляют для них контурную топологическую матрицу [С].
Подставляют полученные матрицы в матрично-топологическое уравнение по методу контурных токов и решают его.
Определяют токи в ветвях.
Проверяют правильность полученного решения с помощью баланса мощности и (или) топографической диаграммы.
