Коэффициенты характеристического уравнения

Мнимая и действительная часть характеристического уравнения:

- изменение частоты

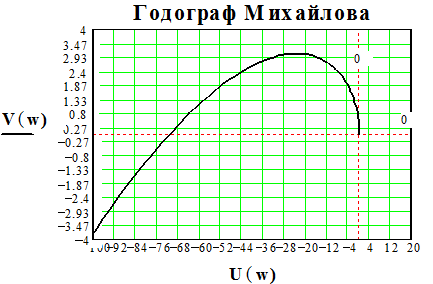

Вывод: Система статически устойчива по критерию Михайлова

Задание №2 для контрольной работы.

1. Проанализировать устойчивость системы по корням характеристического уравнения вида (3.2), считая, что генератор подключен к 4 узлу расчетной схемы. Параметры генератора одинаковы для всех вариантов и приведены в методических указаниях, кроме угла , заданного в приложении по вариантам.

2. Определить устойчивость системы на основе характеристического уравнения (3.10) по критерию Гурвица.

3. Провести анализ устойчивости системы по критерию Михайлова.

4. Подготовиться к выполнению лабораторной работы по разд. 3.5

Литература

1. Веников В.А. Электрические системы. Математические задачи энергетики: Учебник для студентов вузов.- М.: Высшая школа,1981,­288 с.

2. Любченко В.Я., Манусов В.З. Физико-математические основы электроэнергетики:Учеб. пособие; В 2-ч., часть 1/Новосиб.гос.техн.унт. -Новосибирск,1994. - 58 с.

3.Мельников Н.А.Электрические сети и системы.- М.:Энергия,1969.- 456 с.

4. Идельчик В.И. Расчеты и оптимизация режимов электрических сетей и систем.- М.: Энергоатомиздат, 1988.- 288 с.

5. Данилина Н.И., Дубровская Н.С. и др. Численные методы.- М.: Высшая школа, 1976.- 368 с.

6. Веников В.А. Переходные электромеханические процессы в электрических системах.- М.:Высшая школа, 1970.- 472 с.
