Реализация расчета режима в среде Mathcad
Возможности математического пакета программ Mathcad PLUS 6.0 позволяют реализовать расчет установившегося режима на основе уравнений состояния, представленных в матричной форме.
Расчетная схема содержит 7 узлов и 10 ветвей:
|
Приведем пример реализации расчета на основе обобщенного уравнения состояния и уравнений узловых напряжений, который положен в основу лабораторных работы по курсу.
Лабораторная работа N 1
Тема: Обобщенное уравнение состояния. Расчет токов в ветвях схемы электрической системы.

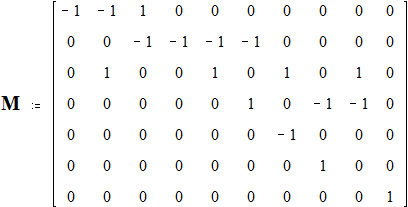

Матрица инцидений 1-го рода
Матрица инциденций 2-го рода

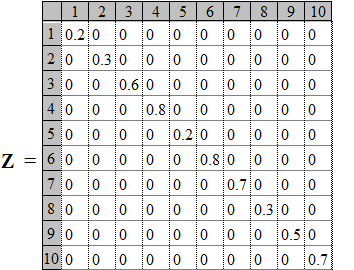

Сопротивления ветвей
Произведение матриц
Матрица коэффициентов
Расчет токов в ветвях схемы.
токи в ветвях
Токи равны:
