Клеефанерные балки

Состоят из фанерных стенок и дощатых поясов. Поперечное сечение может быть двутавровым или коробчатым.

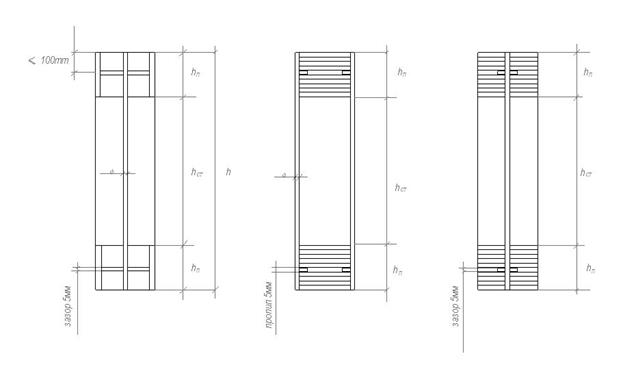

Поперечные сечения клеефонарных балок

Ширина (b) приклейки не более 100 мм во избежание появления значительного дополнительного напряжения из-за изменения температуры влажности условий работы. Клеефанарные балки рассчитывают с учетом различных модулей упругостей

Расчет ведется по приведенным характеристикам.

Приведенные осуществляются к материалу в котором определяется напряжение.

При определений напряжений в поясах приведенные характеристики определяются:

φ – коэффициент продольного изгиба для пояса из плоскости изгиба

Клеефанерные балки с плоской фанерной стенкой используется для пролетов до 15 м, высота назначается в пределах

Толщина стенки не менее 8 мм

При проверке на скалывание по швам между поясами и стенкой

где n – число вертикальных швов

Прочность стенки в опасном сечении на действие главных растягивающих напряжений

, где R_фрα расчетное сопротивление фанеры растяжению под углом α определяемое по графику. (рис 17 прил. 5 СНиП ІІ -25-80)

Балки с волнистой стенкой

Расчет отличается тем, что фанерная стенка не может воспринимать нормальных напряжений, при изгибе она складывается или распрямляется, т. е. обладает податливостью.

Поперечное сечение балки с волнистой стенкой

Вычисляется коэффициент учитывающий податливость стенки, и применяется в формулах

где - коэффициент продольного изгиба

для верхнего пояса из плоскости.

= ,где В коэффициент податливости

Для придания волнистости стенки на копировальном станке выбирают криволинейные позы клиновидного очертания, в которые на клею вставляют фанерную стенку.
