Требования мощности

Хотя система ADAM-5000 разработана для стандартного промышленного нерегулируемого электропитания 24 В постоянного тока, она принимает любую мощность в пределах диапазона от +10 до +30 В постоянного тока. Переменное напряжение должно быть ограничено 100 мВ. JO и постоянное напряжение должно поддерживаться между +10 и +30 В постоянного тока.

Индикаторы диагностики

Индикаторы диагностики расположены на лицевой панели системы. Они показывают состояние операции и состояние на удаленной системе ввода-вывода. Индикаторы (см. рис. 5):

1) системное состояние (PWR, RUN);

2) состояние связи (TX, RX);

3) состояние модуля ввода-вывода

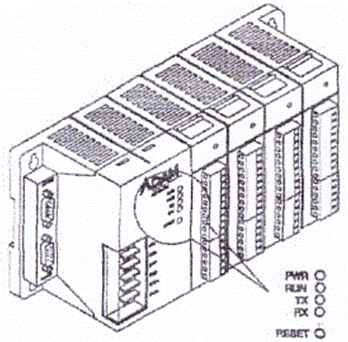

Рис.5 Индикаторы диагностики ADAM-5000

Размеры и вес некоторых модулей

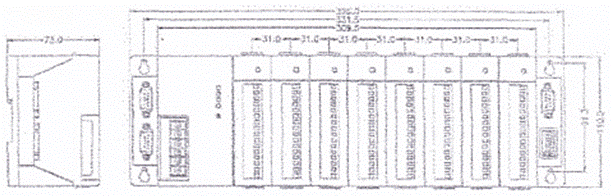

На рис. 6 показаны размеры системного модуля и модуля ввода-вывода ADAM-5000E. Все размеры в миллиметрах.

Рис. 6 Размеры системного модуля и модуля ввода-вывода

В табл. 2 указаны веса некоторых модулей ADAM в граммах.

Таблица 2

Вес модулей ADAM
