Встроенные коммуникационные порты для диагностики

Когда пользователи используют прикладное программное обеспечение, чтобы управлять системой, ADAM-5000E может обеспечивать другой порт, чтобы позволить наблюдать пользователю качество и состояние связи как дополнение. Когда происходит ошибка в системе, пользователи могут выполнить быструю диагностику. Например, используя популярную программу Com Watch, пользователи могут наблюдать текущее выполнение и ответ на команды.

Удобство коммуникационного порта

ADAM-5000E предлагает следующую возможность. Пользователи могут одновременно подключить COM1 и COM2 ведущего PC к RS-232 и RS-485 порту ADAM-5000E. Когда ведущий PC дает команду через один из COM портов, но не получает ответ, функция резервной копии COM порта программного обеспечения HMI (например APX, FIX) автоматически переключит к другому COM порту, чтобы продолжить выполнение программы без какого-либо влияния на систему.

Системная конфигурация

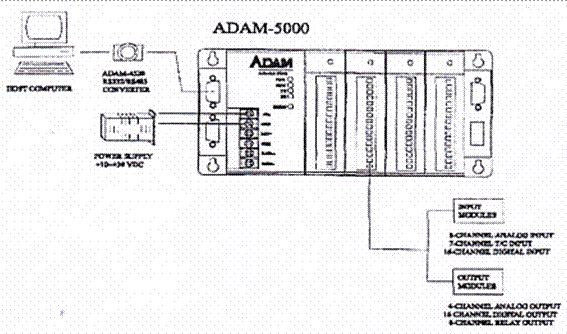

На рис. 4 показана системная конфигурация, возможная с устройством ADAM-5000 и общая схема подключения.

Рис. 4 Конфигурация системы ADAM-5000

Спецификация окружающей среды

Ниже перечислены особенности окружающей среды для использованиям и хранения устройств ADAM-5000 (базовый блок и модули ввода-вывода):

1) температура хранения от -25 до 85°С;

2) окружающее воздействие температуры от -10 до 70°С;

3) окружающая влажность от 5 до 95%;

4) атмосфера без коррозийных газов.

Оборудование будет работать ниже влажности 30%. Однако, проблемы от статического электричества будут происходить намного чаще.
