Модуль аналогового вывода ADAM-5024

Модуль ADAM-5024 (см. рис. 14) представляет собой 4-канальное устройство аналогового вывода, обеспечивающий цифро-аналоговое преобразование кодовых значений, выраженных в формате инженерных единиц, в аналоговые выходные сигналы.

Используя сервисное программное обеспечение, пользователь может задать скорость нарастания выходного сигнала, его начальное значение, тип (ток или напряжение). Наличие в модуле оптоизоляции выходных аналоговых цепей от системной магистрали с напряжением изоляции 3000 В постоянного токаи трансформаторной развязки преобразователя напряжения базового блока с напряжением изоляции 500 В постоянного тока устраняет гальваническую связь с электрооборудованием контролируемого объекта, а также защищает микроконтроллер от повреждения случайными скачками напряжения в цепях питания. Скорость нарастания выходного сигнала определяет интервал времени, в течение которого осуществляется изменение выходного сигнала от текущего значения к заданному. Технические данные модуля ADAM-5024:

1) количество аналоговых каналов вывода – 4;

2) тип выходного сигнала – напряжение (В), ток (мА) (см. рис. 18):

3) диапазон входного сигнала – 0-20 мА, 4-20 мА, 0-10 В;

4) напряжение изоляции 3000 В постоянного тока;

5) выходное сопротивление 0.5 Ом;

6) основная погрешность:

– не хуже ±0.1% полной шкалы в режиме формирования тока,

– не хуже ±0.2% полной шкалы в режиме формирования напряжения;

7) температурный коэффициент смещения нуля:

– ±0.2 мкА/°С в режиме формирования тока,

– ±30.0 мкА/°С в режиме формирования напряжения;

8) максимально допустимая разница значений напряжения на двух любых входах ±15 В;

9) разрешение ±0.015% полной шкалы;

10) температурный коэффициент смещения шкалы ±25 РРМ/°С;

11) скорость нарастания выходного сигнала (устанавливается программно) 0.125 – 128.000 мА/с, 0.0625 – 64.0000 мВ/с;

12) сопротивление нагрузки в режиме формирования токового сигнала 0-500 Ом;

13) потребляемая мощность – 2.5 Вт.

Рис. 14 Вид модуля ADAM-5024 со стороны передней панели

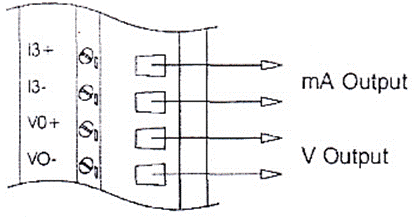

Рис. 15 Аналоговые выводы
