Генератор независимого возбуждения

Схема включения генератора независимого возбуждения пока­зана на рис. 28.2, а. Реостат r _рг, включенный в цепь возбуждения, дает возможность регулировать ток I _в в обмотке возбуждения, а следовательно, и основной магнитный поток машины. Обмотка возбуждения питается от источника энергии постоянного тока: ак­кумулятора, выпрямителя или же другого генератора постоянного тока, называемого в этом случае возбудителем.

Характеристика холостого хода. При снятии характеристики U₀=f(I_в) генератор работает в режиме х.х. (I _а = 0). Установив но­минальную частоту вращения и поддерживая ее неизменной, посте­пенно увеличивают ток в обмотке возбуждения I _в от нулевого зна­чения до + I _в = Оа, при котором напряжение х.х. U ₀ =1,15U _ном. Получают данные для построения кривой 1 (рис. 28.2, б). Началь­ная ордината кривой 1 не равна нулю, что объясняется действием небольшого магнитного потока остаточного магнетизма, сохранив­шегося от предыдущего намагничивания машины. Уменьшив ток возбуждения до нуля и изменив его направление, постепенно уве­личивают ток в цепи возбуждения до — I _В = Оb. Полученная таким образом кривая 2 называется нисходящей ветвью характеристики. В первом квадранте кривая 2 располагается выше кривой 1. Объ­ясняется это тем, что в процессе снятия кривой 1 произошло уве­личение магнитного потока остаточного намагничивания. Далее опыт проводят в обратном направлении, т. е. уменьшают ток воз­буждения от — I_В = Оb до I _в = 0, а затем увеличивают его до зна­чения +I _в = Оа. В результате получают кривую 3, называемую восходящей ветвью характеристики х.х. Нисходящая и восходящая ветви характеристики х.х. образуют петлю намагничивания. Про­ведя между кривыми 2 и 3 среднюю линию 4, получим расчет­ную характеристику х.х.

Прямолинейная часть характеристики х.х. соответствует нена­сыщенной магнитной системе машины. При дальнейшем увеличе­нии тока сталь машины насыщается и характеристика приобретает криволинейный характер. Зависимость U₀=f(I _в ) повторяет в дру­гом масштабе магнитную характеристику машины (см. § 26.1) и дает возможность судить о магнитных свойствах машины.

Нагрузочная характеристика генератора. Эта характеристика выражает зависимость напряжения U на выходах генератора от тока возбуждения I _в при неизменных токе нагрузки, например но­минальном, и частоте вращения. При указанных условиях напря­жение на выводах генератора меньше ЭДС [см. (28.1)], поэтому нагрузочная характеристика 1 располагается ниже характеристики 2 (рис. 28.3). Если из точки а, соответствующей номинальному на­пряжению U _ном, отложить вверх отрезок ab, равный I аΣ r, и провес­ти горизонтально отрезок bс до пересечения с характеристикой х.х., а затем соединить точки а и с, то получим abc — треугольник ре­активный (характеристический).

Так, при работе генератора в режиме х.х. при токе возбуждения I _в1 = I _{в. ном} напряжение на выводах U₀ = de; с подключением на­грузки (при неизменном токе возбуждения) напряжение генерато­ра снизится до значения U _ном = ae. Таким образом, отрезок da вы­ражает значение напряжения

Δ U=U₀ — U _ном при I _в1= I _{в. ном.} На­пряжение на выводах генератора в этом случае уменьшалось в ре­зультате действия двух причин: падения напряжения в цепи якоря [см. (28.1)] и размагничивающего влияния реакции якоря. Изме­рив значение сопротивления цепи якоря и подсчитав падение напря­жения I_аr, можно определить ЭДС генератора при заданном токе нагрузки: E_а = U + I_аr. На рис. 28.3 эта ЭДС представлена отрез­ком be. Электродвижущая сила генератора при нагрузке меньше, чем в режиме х.х. (be<de), что объ­ясняется размагничивающим влия­нием реакции якоря. Для количест­венной оценки этого влияния из точ­ки с опускаем перпендикуляр на ось абсцисс. Полученный отрезок cf представляет собой ЭДС генератора при нагрузке; в режиме х.х. для создания этой ЭДС необходим ток возбуждения I_в2< I _в1. Следователь­но, отрезок fe, равный разности то­ков возбуждения I _в1— I _в2, представ­ляет собой ток возбуждения, ком­пенсирующий размагничивающее влияние реакции якоря.

Катеты реактивного треугольни­ка количественно определяют при­чины, вызывающие уменьшение напряжения генератора при его на­грузке: падение напряжения в цепи якоря определяет катет

аb = I_а Σ r; (28.7)

ток возбуждения I _в1— I _в2, компенсирующий размагничивающее дей­ствие реакции якоря, определяет катет

bc = I _в1– I _в2=(2 F _qd+ F _ad)/(2 ω _в.к), (28.8)

где F_qd и F_ad — величины, определяющие размагничивающее дей­ствие реакции якоря по поперечной и продольной осям (см. § 26.3); w _{в. к} — число витков в полюсной катушке обмотки возбуждения.

Реактивный треугольник а'b'с' построен для другого значения тока возбуждения (I _в3). Сторона а'b' треугольника осталась неиз­менной (a'b'=ab), что объясняется неизменностью тока нагрузки, но сторона уменьшилась (b'c'<bc), так как при меньшем токе возбуждения уменьшилась степень насыщения магнитной цепи ге­нератора, а следовательно, и размагничивающее действие реакции якоря.

Внешняя характеристика генератора. Эта характеристика пред­ставляет собой зависимость напряжения U на выводах генератора от тока нагрузки I. При снятии данных для построения внешней характеристики генератор приводят во вращение с номинальной скоростью и нагружают его до номинального тока при номинальном напряжении. Затем, постепенно уменьшая нагрузку вплоть до х.х. (I =0), снимают показания прибора. Сопротивление цепи возбуж­дения r _в и частоту вращения в течение опыта поддерживают не­изменными.

На рис. 28.4, а представлена внешняя характеристика генерато­ра независимого возбуждения, из которой видно, что при увеличе­нии тока нагрузки I напряжение на выводах генератора понижает­ся; это объясняется размагничивающим влиянием реакции якоря и падением напряжения в цепи якоря. Наклон внешней характеристи­ки к оси абсцисс (жесткость внешней характеристики) оценивает­ся номинальным изменением напряжения генератора при сбросе нагрузки:

(28.9)

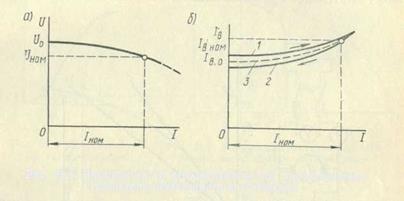

Рис. 28.4. Внешняя (а) и регулировочная (б) характеристики генератора независимого возбуждения

Обычно для генератора независимого возбуждения Δ U _ном=5÷10%.

Регулировочная характеристика генератора. Характеристика I _в = f (I) показывает, как следует менять ток в цепи возбуждения, чтобы при изменениях нагрузки генератора напряжение на его вы­водах оставалось неизменным, равным номинальному. При этом частота вращения сохраняется постоянной (n =const).

При работе генератора без нагрузки в цепи возбуждения уста­навливают ток I _{в. о}, при котором напряжение на выводах генера­тора становится равным номинальному. Затем постепенно увеличи­вают нагрузку генератора, одновременно повышают ток возбуж­дения таким образом, чтобы напряжение генератора во всем диа­пазоне нагрузок оставалось равным номинальному. Так получают восходящую ветвь характеристики (кривая 1 на рис. 28.4, б). По­степенно уменьшая нагрузку генератора до х.х. и регулируя со­ответствующим образом ток возбуждения, получают нисходящую ветвь характеристики (кривая 2 на рис. 28.4, б). Нисходящая ветвь регулировочной характеристики расположена ниже восходящей, что объясняется влиянием возросшего остаточного намагничива­ния магнитной цепи машины в процессе снятия восходящей ветви. Среднюю кривую 3, проведенную между восходящей и нисходящей ветвями, называют практической регулировочной характеристикой генератора.

Основной недостаток генераторов независимого возбуждения — это необходимость в постороннем источнике энергии постоянного тока — возбудителе. Однако возможность регулирования напря­жения в широких пределах, а также сравнительно жесткая внеш­няя характеристика этого генератора являются его достоинствами.
