Рабочие параметры щеток в опущенном положении при незамкнутом контактном кольце

Чтобы щетки оставались внизу, переключатели:

- CCA1 – контакты 34 и 35,

- CCA2 – контакты 2 и 23,

- CCD – контакты 13 и 14

должны быть одновременно закрыты (логика "И").

При наличии такого условия двигатель готов к запуску.

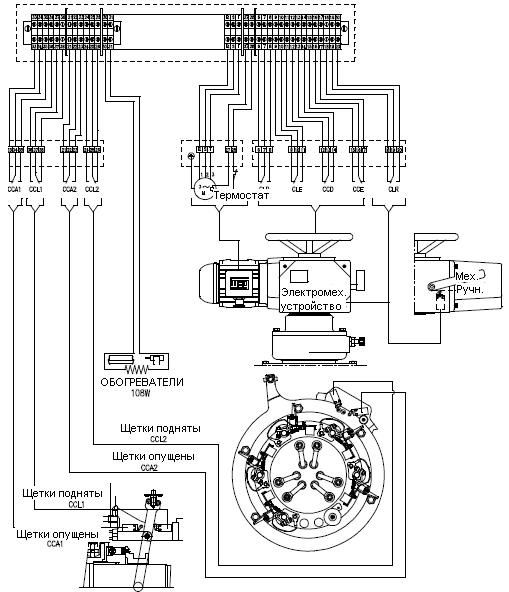

Описание компонентов:

A – Электромеханический привод ATIS

Тип: MAI-25.B3.d9-25.10-F10-2CC-2CT-IP65

В – Трехфазный индукционный двигатель FS 71

6 полюсов, 0,25 кВт, Установка B3L, IPW55

Фланец C105-DIN 42948

Напряжение и частота по спецификациям клиента.

С – Конец цикла

Тип XCK-P121 - Telemecanique

Щетки опущены и контактное кольцо не замкнуто Щетки опущены. Положение перед запуском двигателя

Рисунок 4.10.

Условие: щетки подняты и контактное кольцо замкнуто.

- Чтобы щетки оставались внизу, переключатели:

- CCL1 – контакты 37 и 38,

- CCL2 – контакты 25 и 26,

- CCE – контакты 16 и 17

должны быть одновременно закрыты (логика "И").

При наличии такого условия двигатель готов к запуску.

Щетки подняты и контактное кольцо замкнуто Положение после остановки двигателя

(эксплуатация при номинальных условиях).

Щетки подняты

Рисунок 4.11.

РУЧНОЙ РЕЖИМ:

Направление вращения маховика

Рисунок 4.12

Условные обозначения:

CLD = Моментный выключатель для реле защиты от перегрузки при опускании щеток (или смене фаз)

В случае сбоя на CCD

Рисунок 4.13

CLE = Моментный выключатель для реле защиты от перегрузки при подъеме щеток (или смене фаз)

В случае сбоя на CCЕ

Рисунок 4.14

CCD = Переключатель конца цикла для выключения двигателя при полном опускании щеток.

CCE = Переключатель конца цикла для выключения двигателя при полном подъеме щеток.

CLR = Переключатель мех.-ручн. режима

Дистанционное управление Ручное управление
