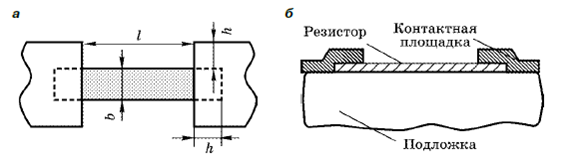

Поясните методику расчета геометрии пленочных резисторовТонкопленочный резистор с прямолинейной геометрией (см. рис. 2.1) изготовлен на диэлектрической подложке и состоит из резистивного материала шириной b, длиной l, и контактных площадок (КП) с величиной перекрытия резистивного слоя h для ликвидации влияния возможного рассовмещения слоев. Рис. 3.2. Топология (а) и структура (б) прямолинейного резистора
Каждому материалу резистора соответствует определенный материал контактных площадок (КП), представленный в таблице 2.3 [ХХ]. Сопротивление пленочного резистора определяется без учета контактного сопротивления. Таблица. 2.1. Материал резисторов и контактных площадок Сопротивление резистора, приведенного на рисунке 2.1, определяется выражением
где K ф — коэффициент формы. На рисунке 4.2 показаны резисторы более сложной конфигурации (50 8 Kф 8 10). Их сопротивления определяются как где –суммарная длина прямолинейных участков резистора; n – число изломов или четвертей кольца; – число, определяющее сопротивление области излома или четверти кольца. Для резистора на рисунке 4.2а: ; n = 6; K из1 =0,55. Для резистора на рисунке 4.2б: , n = 4; K из2 = 1,57· l n(r2/r1). Рис. 3.3. Пленочные резисторы больших номиналов: На рисунке 2.2а пунктирным прямоугольником обозначено звено (шаг) меандра. Если считать, что резистор типа «меандр» состоит из целого числа звеньев с шагом (a + b) и имеет длину , то занимаемая им площадь В большинстве случаев в этом выражении можно пре небречь вторым членом. Тогда т. е. при заданных K ф, b, a (часто a = b) площадь меандра имеет приблизительно постоянную величину, не зависящую от длины и ширины меандра. Обычно стараются не делать K ф более 50 и менее 0,1. В резисторах типа «меандр» в местах изломов происходит больший разогрев, что в некоторых случаях необходимо учитывать. При изготовлении резисторов больших номиналов, рассеивающих большую мощность, целесообразно использовать конфигурацию, показанную на рисунке 2.2в. При выборе геометрии резистора контактные площадки следует располагать с противоположных сторон (рис. 2.1 и 2.2), а не с одной стороны (рис. 2.3). В последнем случае на сопротивление резистора повлияет рассогласование резистивного и контактного слоев при проведении фотолитографии или масочного напыления материалов. Рис. 3.4. Неправильноерасположениеконтактных площадок Следует проектировать так, чтобы все резисторы, расположенные в одном слое, были изготовлены из одного материала и, следовательно, имели бы одинаковое RS. Поэтому выбор оптимального материала связан с относительным уравниванием малых и больших номиналов. Если в одном слое имеется N резисторов, то оптимальное RS можно вы числить с помощью уравнения: откуда имеем Если даже при использовании оптимизированного значения сопротивления слоя значение K ф выходит за заданные пределы 0,1 ≤ K ф ≤ 50, то целесообразно разбить резисторы на две группы и для каждой из них определить с помощью вышеприведенного уравнения соответствующее удельное поверхностное сопротивление. В этом случае следует использовать два различных резистивных материала.
|
