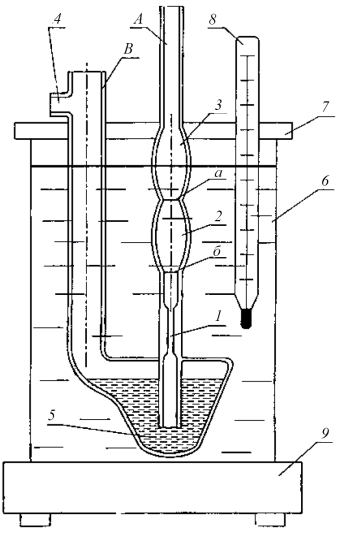

Нарисуйте схему прибора для определения кинематической вязкости

А, B – соответственно узкое и широкое колено;

а, б – метки;

1 -капилляр; 2, 3 -нижнее и верхнее расширение; 4 -отводная трубка; 5 -расширение; 6 -стакан; 7 -крышка; 8 -термометр; 9 -электроплитка

7. Как рассчитывается кинематическая вязкость?

Определяют кинематическую вязкость n масла при различных температурах, для чего необходимо среднее время истечения масла от метки а до метки б умножить на постоянную вискозиметра:

n =(С· t_ср· g· k) / 980,7

где: С – постоянная вискозиметра (по паспорту прибора), сСт/с или мм² /с;

t_ср – среднеарифметическое время перетекания масла, с;

g – ускорение силы тяжести в месте испытания, см/с²;

980,7 – нормальное ускорение силы тяжести, см/с²;

k – коэффициент, учитывающий изменение гидростатического напора масла в вискозиметре в результате расширения его при нагревании от температуры при заполнении вискозиметра до температуры опыта.

8. Что такое индекс вязкости масла и как его определить?

Индекс вязкости масла (ИВ)– условный показатель, получаемый путем сопоставления вязкости данного масла с двумя эталонными, вязкостно - температурные свойства одного из которых приняты за 100, а второго – за 0 единиц.

ИВ характеризует вязкость масла. Чем он выше, тем вязкостно - температурные свойства масла лучше. ИВ определяют при помощи номограммы см. рис. 4.

Для этого нужно:

- определить вязкость масла (n_50°, n_100°) при температурах 50 и 100°С;

- отложить по осям величины вязкости - n_50°и n_100°;

- провести горизонтальную и вертикальную прямые линии;

- на месте пересечения линий найти линию индекса вязкости и записать его значения при 50 и 100°С в отчет.

Номограмма для определения индекса вязкости масла

Чем выше индекс вязкости, тем более пологой кривой характеризуется моторное масло и тем лучше его вязкостно-температурные свойства
