Порядок вычерчивания лекальных кривых

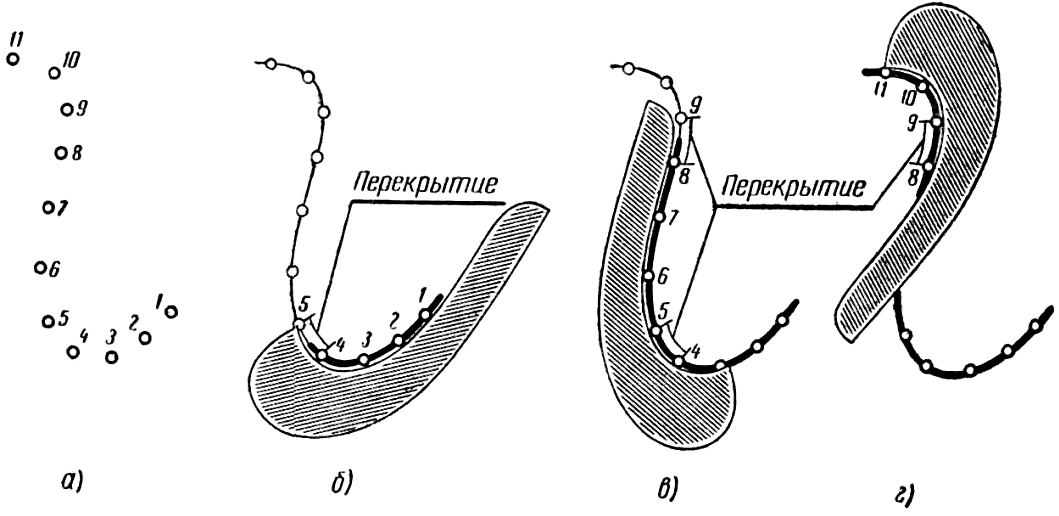

Пусть на рисунке 64, а заданы точки 1, 2,..., 11, принадлежащие некоторой кривой. Предварительно эти точки от руки с помощью мягкого карандаша соединяют тонкой, по возможности более плавной кривой линией (рисунок 64, б). Желательно, чтобы расстояние между точками лекальной кривой не превышало 15 мм. Если же две соседние точки кривой расположены далеко друг от друга и характер кривой не совсем ясен, то следует построить дополнительно еще одну или две точки.



а б в г



Рисунок 64



Затем приступают к предварительной обводке кривой с помощью лекала. Лекало надо подобрать такое, чтобы очертания некоторых его участков были похожи на отдельные участки данной кривой. Предварительный подбор лекала рекомендуется делать на длину всей кривой и черточками на нем помечать выбранные участки. Это особенно важно для обводки симметричных кривых, таких, как эллипс, парабола и др.

Подобранное лекало прикладывают к кривой так, чтобы лежащие подряд как минимум три или четыре точки кривой совпали с определенным участком лекала (например, точки 1–5 на рисунке 64, б). Далее подбирают следующий участок лекала таким образом, чтобы он охватывал также три или четыре точки кривой, включая хотя бы одну точку из предыдущего участка (например, точки 4–9 на рисунке 64, в). Благодаря такому перекрытию двух соседних участков достигается плавность кривой. После того, как будут подобраны участки лекала на протяжении всей кривой, приступают к окончательной обводке ее карандашом или тушью Обводку следует начинать с места наиболее крутого изгиба кривой. На каждом участке обводят среднюю часть его, включая половину участков перекрытия. Такая обводка обеспечивает наибольшую плавность кривой (рисунок 64, г).
