Коробовые кривые. Коробовой кривой называется односторонне выпуклая циркульная кривая (замкнутая или незамкнутая), образуемая сопряжением дуг: окружностей





Коробовой кривой называется односторонне выпуклая циркульная кривая (замкнутая или незамкнутая), образуемая сопряжением дуг: окружностей. Существует несколько разновидностей коробовых кривых.

Овал – замкнутая коробовая кривая, имеющая две оси симметрии. Элементами, определяющими размер овала, являются его длина и ширина, измеряемые по осям симметрии.

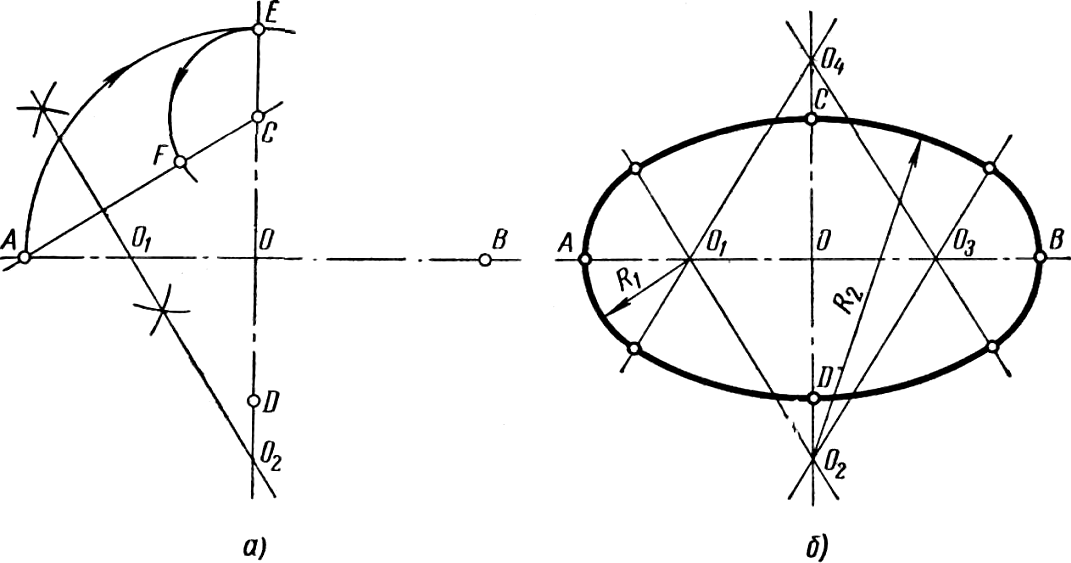

Построение овала по его длине AB и ширине CD показано на рисун-ке 59. Вначале проводят две взаимно перпендикулярные прямые, пересекающиеся в точке О (рисунок 59, а). На горизонтальной прямой в обе стороны от точки О откладывают отрезок , а на вертикальной – . Точки A и С соединяют прямой линией, и из точки О описывают дугу радиусом OA до пересечения ее с прямой CD в точке E. На прямой AC откладывают отрезок CF=CE и получают точку F. Через середину отрезка AF проводят перпендикуляр и на пересечении его с прямыми AB и CD получают точки O1 и O2. На прямых AB и CD строят точки O3 и O4, симметричные точкам O1 и O2 относительно центра О (рисунок 59 б). Точки O1, O2,O3, O4 являются центрами сопрягаемых дуг, определяющих контур овала, а точки касания дуг располагаются на прямых O1O2, O3O2, O1O4 и O3O4. Из центров O1 и O3 описывают дуги радиусом R1 = O1A, а из центров O2 и O4 – дуги радиусом R2 = O2C и получают контур овала.





а б



Рисунок 59

Овоид – замкнутая коробовая кривая, имеющая одну ось симметрии. Построение овоида по его ширине – отрезку AB приведено на рисунке 60, а. Через середину отрезка AB – точку O1 проводят прямую, перпендикулярную к нему. Из точки O1 описывают окружность радиусом и на пересечении ее с перпендикуляром получают точку O2. Далее проводят прямые AO2 и BO2 и продолжают их за точку O2. Из точек A и В радиусом R2 = AB описывают две дуги до пересечения их в точках C и D с проведенными прямыми. Последнюю дугу радиусом R3 = O2C описывают из точки O2.

Если точку O2 расположить ближе к точке O1 или дальше от нее, то овоид получится соответственно более тупым или более острым. Для построения тупого овоида задают его ширину AB и расстояние между центрами O1O2 (рисунок 60 б). Порядок построения остается прежним.





а б



Рисунок 60



Коробовые кривые сводов относятся к незамкнутым коробовым кривым. Они находят применение при строительстве сводов и арок мостов, входов в здания, различных перекрытий, например метро и т. п. Ниже разобрано построение коробовых кривых пологого, крутого и ползучего сводов.

Построение коробовой кривой пологого свода по его ширинеАВи высотеОС (рисунок 61). На горизонтальной прямой откладывают ширину свода – отрезок AB и через его середину точку О проводят прямую, перпендикулярную к нему. На этой прямой от точки О откладывают высоту свода – отрезок OC. Из точки О радиусом OA описывают дугу AE и на ней отмечают точку D с помощью того же радиуса OA, но с центром в точке А. Точку D соединяют прямыми с точками А, Е и О. Затем через точку С проводят прямую CF || DE до пересечения ее с прямой AD в точке F. Через точку F проводят прямую FO2 || DO до пересечения ее с отрезком AB в точке O1, а с прямой OC в точке O2. Точку O3 получают при помощи дуги радиусом OO1. Полученные точки O1, O2 и O3 являются центрами дуг, из которых состоит данная кривая. Радиусом R1 = O3B описывают дуги из центров O1 и O3, а радиусом R2 = O2C – дугу из центра O2.

Рисунок 61



Построение коробовой кривой крутого свода по ширине AB и высоте ОС (рисунок 62). Отрезок AB делят пополам, строят прямоугольник АЕСО и проводят в нем диагональ AC. Углы EAC и ECA делят пополам. На пересечении биссектрис этих углов получают точку D и из нее опускают перпендикуляр на диагональ AC. Перпендикуляр продолжают до пересечения с отрезками: OC в точке O1 и AB в точке O2. Точку O3 получают при помощи дуги радиусом OO2. Точки O1, O2 и O3 являются центрами дуг радиусами R1 и R2, с помощью которых строят контур кривой.



Рисунок 62

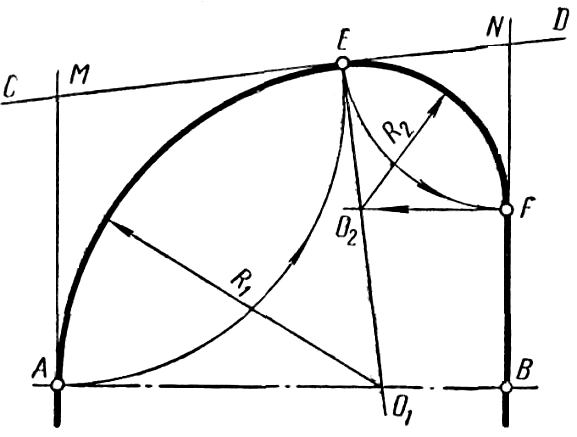

Построение коробовой кривой ползучего свода по его ширине АВ и прямой CD, касательной к вершине свода (рисунок 63). Строят отрезок AB, представляющий ширину свода, и прямую CD (ее называют замковой прямой). Из точек A и В восставляют к отрезку AB перпендикуляры и продолжают их до пересечения с прямой CD в точках М и N. На прямой CD откладывают отрезок EM = AM. Из полученной точки Е – вершины свода восставляют перпендикуляр к прямой CD и на пересечении его с отрезком AB отмечают точку O1. На прямой BN откладывают от точки N отрезок FN=EN. Из точки F проводят прямую, параллельную отрезку AB, до пересечения с прямой EO1 в точке O2. В точках O1 и O2 находятся центры дуг R1 = O1A и R2 = O2F, определяющих контур ползучего свода.



Рисунок 63
