Способы и приемы выполнения спасательных работ

СПОСОБЫ И ПРИЕМЫ ПОИСКА ПОСТРАДАВШИХ

Поиск пострадавших способом сплошного визуального обсле­дования участка спасательных работ. Поисковые работы спосо­бом сплошного визуального обследования производятся подраз­делениями (группами, расчетами) специально организованными для этой цели. Состав назначенного подразделения определяет­ся исходя из площади и высоты обследуемого завала, характера разрушения здания, его функциональной принадлежности, ме­теорологической обстановки, времени года и суток в момент про­ведения поиска и целого ряда других причин. В среднем следует исходить из расчета: одна поисковая группа в количестве 20 че­ловек на одно многоэтажное здание. На группу зданий может вы­деляться поисковое подразделение, численностью до 60 человек, которое для непосредственного обследования территории разби­вается на расчеты из 2...3 человек.

Участок поиска делится на полосы, назначаемые каждому рас­чету. Ширина полосы поиска зависит от ряда факторов (характе­ра завала, условий движения, видимости и т.д.) и может состав­лять 20...50 м (рис. 4.1). Расчет оснащается шанцевым инстру­ментом, средствами обозначения мест нахождения пострадав­ших (флажки, фонарики, сигнальные ракеты), средствами связи и индивидуальной защиты и средствами оказания первой меди­цинской помощи. В некоторых случаях поисковые группы могут оснащаться средствами альпинистского и пожарного снаряже­ния.

Обследование разрушенного, полуразрушенного или повреж­денного здания должно начинаться с осмотра его внешних сторон в границах его проектной застройки или по периметру образовав­шегося завала. В первую очередь обследуются окна, сохранив­шиеся балконы и этажи в провалах стен. В этих местах могут на­ходиться люди, лишенные возможности самостоятельно покинуть опасную зону из-за отсутствия путей к эвакуации.

Spravochnik_Spas_2corr.qxd 05/06/06 13 уЩ Page 4

1. Полоса поиска

2. Завал

3. Разрушенное здание

4, 5. Расчеты разведчиков 6. Линии пути движения номеров расчета

Рис. 4.1. Схема вариантов движения расчетов при поиске людей в завалах вне зданий:

а, б - варианты движения расчетов

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 43

Осмотр внутренних помещений производится по отдельным секциям (подъездам, цехам) зданий последовательным переме­щением расчетов с этажа на этаж с одновременным обходом всех сохранившихся помещений на обследуемом уровне здания, вклю­чая те, доступ в которые может быть обеспечен силами поисково­го расчета. В местах, где есть реальная угроза обрушения не­устойчивых элементов конструкций, продвижение и осмотр дол­жны производиться с соблюдением соответствующих обстановке мер безопасности.

Обнаруженные пострадавшие опрашиваются о их состоянии, полученных травмах, условиях, в которых они оказались, и о на­личии рядом с ними других пострадавших. По возможности им оказывается первая медицинская помощь, после чего поиск про­должается.

Месторасположение обнаруженных пострадавших и погибших обозначается специальными указателями, размеры, форма и со­держание которых устанавливается командиром подразделения.

После завершения поиска подразделение может приступить к выполнению других спасательных работ или продолжить поиско­вые работы на другом объекте.

Поиск пострадавших с помощью специально обученных собак (кинологический способ). Кинологический поиск (рис. 4.2) осу­ществляется расчетом поисково-спасательной службы (ПСС), со­стоящим из инструктора-кинолога (вожатого) и собаки. Он осно­ван на использовании высокой чувствительности органов обоня­ния животных, с помощью которых они устанавливают места вы­хода запаха пострадавших на поверхность завала. Подготовлен­ная собака ПСС обозначает эти места характерным поведением например, лаем, поскуливанием или выполнением команды «си­деть».

Наиболее рациональная организация кинологического поиска предполагает три основные периода работы расчетов:

- в ходе разведки зоны разрушений до начала основных спа­
сательных работ;

- в ходе спасательных работ с целью уточнения и корректи­
ровки спасательных операций;

- по завершению спасательных работ для контроля их резуль­
тата.

В зависимости от сложности завала, его размеров, фракцион­ности и пустотнос^ти кинологический поиск может быть организо­ван одиночным, групповым и последовательным образом. При одиночном поиске для обнаружения пострадавших используется один расчет. Однако такой способ является достаточно ненадеж-

Spravochnik_Spas_2corr.qxd 05/06/06 13i

Page 4 4

44

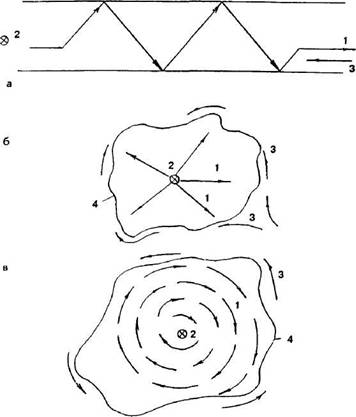

1. Направление движения собаки

2. Положение инструктора-проводника

3. Направление движения воздушных
масс (а - прямое, б - меняющееся,
в - циркулярное)

4. Граница участка (полосы) поиска

Рис. 4.2. Схемы тактических приемов кинологического поиска пострадавших в завалах:

а - поиск «коридором» (челночный); б - поиск «веером»; в - поиск «спиралью»

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 45

ным приемом, так как собака может быть травмирована или ей потребуется отдых после работы в задымленном или загазован­ном помещении. Все это может затянуть поиск или вообще не дать результата.

В связи с этим ведение поисковых работ с применением спе­циально обученных собак должно осуществляться групповым или последовательным образом. При групповом варианте поис­ка на территорию завала должны выпускаться все имеющиеся расчеты, которые, разбив завал на отдельные участки, постепен­но обследуют весь объем завала. Такой подход целесообразен при большом количестве кинологических расчетов, относитель­но малых объемах завалов (один-два здания) и сжатых сроках поиска.

При крупномасштабных разрушениях, когда возможные сроки поисковых работ превысят одну смену (10...12 ч), следует приме­нять последовательный вариант организации поиска. С этой це­лью весь личный состав поисковых подразделений разбивается на группы по 3...5 расчетов в каждой. Поиск ведется по скользя­щему графику, согласно которому расчеты сменяют друг друга примерно через 40...45 мин, при этом постоянно в работе нахо­дятся 2...3 расчета, а 1...2 вожатых отдыхают. Такой подход по­зволяет поддерживать высокий темп поиска за счет свежего от­дохнувшего резерва.

Расчет сил и средств должен производиться исходя из следую­щих основных показателей производительности расчетов ПСС:

- время обнаружения пострадавшего на территории завала
100x100 м при высоте завала 3...5 м - не более 30 мин;

- время непрерывной работы расчета - не более 45 мин;

- продолжительность рабочей смены - не более 12 ч.

Поиск пострадавших с использованием специальных прибо­ров поиска. Принципиальная возможность обнаружения и иден­тификации человека в завале с помощью технических средств основана на регистрации приборами характерных для жизнедея­тельности человека проявлений, таких как дыхание, сердцебие­ние, движение, электоромагнитное излучение и т.д. Перечислен­ные факторы легли в основу создания приборов поиска несколь­ких типов, различающихся по способу фиксирования человека: акустические, оптические, радиоволновые, регистрирующие про­дукты метаболизма.

Наибольшее развитие и распространение нашли акустические приборы, принцип действия которых основан на регистрации опе­ратором акустических и сейсмических сигналов, издаваемых по-

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 46

страдавшими (крики, стоны, удары по элементам конструкций). Приборы этого типа, как правило, состоят из трех основных элементов: приемного устройства (микрофона, датчика); усили­теля-преобразователя; выходного устройства (головных телефо­нов, индикаторов и т.д.).

В нашей стране наиболее широко применяется акустический прибор типа ПА-12М, разработанный на базе давно известных промышленных течеискателей ТП-13, ТП-15.

Отличие сейсмических приборов от акустических заключается в том, что первые предназначены для работы в средах, обла­дающих упругостью форм (горные породы, строительные кон­струкции, шахты). Приборы имеют помимо акустических еще и сейсмические датчики, устанавливаемые в процессе работы на твердую поверхность. Удары (в том числе и слабые постукива­ния), наносимые пострадавшими по элементам окружающих кон­струкций, поступают на поверхность в виде сейсмических колеба­ний и регистрируются оператором. В настоящее время наиболее удачным сейсмическим прибором является прибор «Звук», по­зволяющий улавливать сигналы, подаваемые пострадавшими на расстоянии до 130 м.

Организация поиска с помощью акустических приборов осу­ществляется командиром соответствующего подразделения. Район поиска (объект, здание) разбивают на отдельные участки. Перед началом поиска оператор проводит визуальной осмотр участка поиска, определяя маршрут движения по завалу и места предполагаемых замеров. В ходе движения по завалу оператор устанавливает приемные устройства на поверхность земли или железобетонных плит, обеспечивая плотный контакт датчика и среды.

В начале оператор производит несколько контрольных заме­ров, определяя места, где сигнал максимален. Затем в радиусе нескольких метров от этой точки проводятся еще несколько изме­рений с целью определения направления на поступающие сигна­лы. Выбрав направление, оператор перемещается по завалу (на сколько это позволяют условия) в сторону увеличения сигналов и устанавливает точку, где сигнал максимален, что соответствует месту нахождения пострадавших.

В случае применения приборов, оснащенных микрофонным зондом, оператор погружает его на глубину до 2 м вовнутрь зава­ла, что обеспечивает возможность приближения микрофона к ме­стам возможного расположения пострадавших и снижает в нес­колько раз наружные звуковые помехи. Желаемая громкость прослушиваемых сигналов устанавливается с помощью усилите­ля, имеющего один или несколько акустических фильтров. Полу-

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 47

чение информации осуществляется либо непосредственно через головные телефоны по субъективным ощущениям оператора ли­бо с помощью индикаторов, регистрирующих максимальное зву­чание в точках измерений.

Необходимо отметить, что акустическим приборам поиска присущи определенные ограничения по применению. Большое влияние на точность измерений и соответственно на результат поиска оказывают шумы, создаваемые работающими механиз­мами и оборудованием, перемещающимися по завалу спасателя­ми, осыпанием грунта, капанием воды и т.д. Эти факторы должны быть учтены как при производстве поисковых работ, так и при подготовке операторов.

Кроме того, эффективное применение акустических приборов поиска возможно только тогда, когда пострадавший в состоянии заявить о своем существовании криком, стоном, стуком. Если же пострадавший находится в бессознательном состоянии, исполь­зование поиска в акустическом диапозоне вряд ли даст результа­ты. Необходим иной способ поиска.

Поиск пострадавших по свидетельствам очевидцев. Поиск по­страдавших в условиях разрушения зданий по свидетельствам очевидцев представляет собой комплекс мероприятий и дейс­твий, проводимых личным составом поисково-спасательных под­разделений и органов управления ликвидацией последствий чрезвычайной ситуации, заключается в опросе лиц, способных дать информацию о местонахождении пострадавших, которых они сами видели (слышали) или о наиболее вероятном их место­нахождении в момент разрушающего воздействия.

Такими лицами могут быть:

- спасенные (деблокированные) пострадавшие;

- жильцы дома, подъезда (соседи, подвергшиеся поражению);

- работники предприятий и служащие учреждений, оказав­
шиеся вне зданий в момент их разрушения;

- представители администрации предприятия, работники
ЖЭК (РЭУ, ПРЭО, домоуправления), учителя и воспитатели
школьных и детских учреждений, а также другие лица,
имеющие письменную и устную информацию о местах
скопления людей в момент разрушения зданий;

- очевидцы (свидетели) - случайные прохожие и дети,
оказавшиеся рядом с разрушенным зданием;

-личный состав подразделений, выполняющих СДНР. Опросом очевидцев занимаются назначенные для этой цели по­дразделения или специально сформированные группы спасателей.

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 48

В ходе опроса очевидцев выясняются следующие данные:

- количество и места нахождения пострадавших;

- кратчайшие и наиболее безопасные пути (маршруты) досту­
па к ним;

- состояние пострадавших и требующаяся им помощь;

- условия обстановки в местах расположения пострадавших и
наличие опасности воздействия на них вторичных поражаю­
щих факторов.

Результаты опроса включаются в донесение о результатах по­иска пострадавших и используются для уточнения и корректиров­ки действий других поисковых и спасательных подразделений и формирований.

Представители подразделений (групп), занимающихся опро­сом очевидцев, должны работать:

- в местах (на объектах) ведения поисково-спасательных ра­
бот;

- в пунктах сбора пораженных;

- в медицинских пунктах и в лечебных учреждениях;

- в палаточных городках и в местах временного размещения
людей;

- в пунктах посадки эвакуируемых на транспорт.

В случаях, когда в зону ответственности такого подразделения (группы) входит подвергшееся разрушению жилое здание, коман­дир подразделения (группы), по возможности, должен иметь спи­сок его жильцов с указанием их точного адреса (номера подъез­да, этажа, квартиры) и места работы (учебы). Этот список может быть получен от работников ЖЭК (РЭУ, ПРЭО, домоуправления) и дополнен с их участием необходимой информацией.

При проведении СР в зоне разрушения зданий промышленных предприятий и административных зданий подобные списки, кро­ме фамилий рабочих и служащих, должны содержать информа­цию о точном месте работы и времени работы каждого. Списки могут быть получены от должностных лиц или администрации (начальников) цехов и отделов, мастеров, руководителей других штатных подразделений, директоров школ и заведующих детски­ми учреждениями, других лиц.

По результатам поиска любым из рассмотренных способов ко­мандир подразделения (группы, расчета) составляет донесение в виде схемы (плана) района или участка с легендой, включающей необходимые сведения о местах и условиях нахождения постра­давших (в том числе - погибших), их количестве и состоянии, опасности воздействия на них вторичных поражающих факторов,

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 49

а также о возможных способах и ориентировочных объемах ока­зания пострадавшим необходимой помощи.

СПОСОБЫ И ПРИЕМЫ ДЕБЛОКИРОВАНИЯ ПОСТРАДАВШИХ Деблокирование пострадавших, находящихся под обломками

строительных конструкций Разборка завалов. Разборка завалов производится в целях:

- обеспечения доступа к пострадавшим, находящимся в зава­
ле под обломками конструкций;

- откопки заваленных входов (аварийных выходов) защитных
сооружений и подвальных помещений;

- освобождения покрытия (перекрытия) и стен (перегородок)
здания для последующей пробивки проема в них.

Технологический процесс разборки завала при этом может включать в себя следующие операции:

- расчистку рабочей площадки для установки средств механи­
зации и подготовку техники к работе;

- извлечение из завала крупногабаритных обломков конструк­
ции;

- дробление крупногабаритных обломков железобетонных
(бетонных) конструкций и кирпичных глыб на демонтажные
элементы;

- резку металлических конструкций и арматуры;

- извлечение крупногабаритных обломков конструкций из за­
вала со складированием в отвал или погрузкой в транспорт­
ные средства;

- подбор и извлечение из завала обломков мелкой фракции;

- фиксация элементов завала от смещения;

- освобождение пострадавшего от обломков в месте его рас­
положения.

Важной особенностью процесса разборки завала в целях де­блокирования пострадавших является предотвращение (недопу­щение) смещения элементов завала и сохранение их в положе­нии устойчивого равновесия. Это достигается организацией ра­боты в два этапа. На первом этапе выполняются операции с огра­ниченным применением средств механизации, работа которых сопровождается значительными ударными нагрузками, сильной вибрацией и смещением (обвалом, падением) обломков. На вто­ром этапе, когда работы ведутся в непосредственной близости к пострадавшим, применяется только ручной аварийно-спасатель­ный инструмент. Однако и в этом случае следует принимать ме-

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 50

ры, препятствующие дополнительному воздействию на постра­давших. Существует несколько приемов разборки завалов в практике спасательных работ. Разборка завала сверху осущест­вляется после обнаружения заваленного человека, укрепления неустойчивых обломков конструкции. Если человек находится в завале, состоящем из мелких обломков, то разборка завала осу­ществляется вручную звеном из 5 человек. При этом все спасате­ли работают одновременно: трое разбирают завал, двое относят обломки в сторону (в отвал). Если человек находится вблизи к по­верхности завала, то в первую очередь спасатели освобождают от обломков его голову и грудь, затем освобождается остальная часть тела пострадавшего и после оказания первой медицинской помощи он извлекается из завала.

Если человек находится в завале, состоящем из крупных об­ломков железобетонных, бетонных конструкций и кирпичных глыб, то разборка завала осуществляется звеном из 6...9 чело­век. Верхний слой обломков убирается с помощью лебедки или автокрана после предварительной резки арматуры (при необходимости), при этом вначале убираются мелкие обломки, затем после расчленения обломков конструкции, убираются ни­жележащие крупные обломки. Данные операции повторяются до тех пор, пока не будет освобожден пострадавший. Расчлене­ние обломков конструкций на поверхности завала наиболее эффективно осуществляется с использованием универсально­го комплекта мотоинструмента, дисковых мото- и электропил, бетоноломов, отбойных молотков, гидравлических ножниц и ре­заков. Если пострадавший находится под крупными обломками конструкций на поверхности завала то его освобождают с ис­пользованием домкратов, пневматических подушек, плунжер­ных распорок и т.п.

Сплошная горизонтальная разборка завала осуществляется после обнаружения заваленных людей или по направлению наи­более вероятного нахождения их в завале, при этом в завале устраивается горизонтальный проход шириной, обеспечивающей работу техники, и глубиной от поверхности земли до поверхности завала. Вначале с помощью автокрана из завала выбираются на­ходящиеся на его поверхности железобетонные плиты межэтаж­ных перекрытий и другие крупноразмерные обломки, которые складируются или отгружаются в транспортные средства. При необходимости обломки конструкции расчленяются и освобожда­ются от связей с телом завала. Затем фронтальным погрузчиком выбирается мелкая фракция завала, начиная с его нижней кром­ки. Данные операции повторяются до момента обеспечения сво­бодного доступа к пораженным. Далее осуществляется их осво-

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 51

бождение, оказание им медицинской помощи и эвакуация их из завала. Операция по деблокированию и резке бетонных, железо­бетонных, металлических конструкций и арматуры осуществляет­ся расчетом, оснащенным аварийно-спасательным инструмен­том.

Разборка завала у стены здания осуществляется с использо­ванием бульдозера, экскаватора или крана. В сплошных завалах высотой более 2 м целесообразно отрывать котлован размером не менее 2x2,5 м.

При отрывке котлована в завале у стены здания экскаватором вначале расчищается рабочая площадка с таким расчетом, чтобы при повороте платформы на 90° расстояние до стены здания бы­ло не менее 0,5 м. Ось копания должна проходить параллельно стене здания или под углом до 10... 15° к стене.

Отрывка котлована бульдозером осуществляется аналогично отрывке котлована при откопке входа в подвал.

Краном извлекают крупные обломки конструкций.

Технологические операции по разборке завала вручную, резке конструкций выполняются расчетом из 3...4 человек, оснащенном ручным инструментом.

В случае невозможности использования высокопроизводи­тельных машин разборка завала у стены здания осуществляется вручную звеном из 8 человек. Одновременно работают 4 челове­ка: двое разбирают завал, двое отбрасывают обломки в сторону. Крупные обломки расчленяются или извлекаются из завала с ис­пользованием лебедки,

Лебедка устанавливается не ближе 1 м от края котлована, ко­торый необходимо отрыть в завале (при высоте завала 1 м объем выемки составляет 4...4,5 м³, при высоте завала 2м- 18...21 м³, при высоте завала 3 м - 55...60 м³).

Опыт спасательных работ в ходе ликвидации последствий землетрясения показывает, что чаще всего процесс разборки за­вала в целях деблокирования пострадавших осуществляется вручную или с ограниченным применением средств механизации.

Устройство лаза в завале

Устройство лаза производится в основном методом расшире­ния естественных полостей. Сущность данного метода заключа­ется в увеличении объемов естественных полостей и пустот в те­ле завала за счет принудительного перемещения обломков кон­струкции на нужное расстояние в заданном направлении с после­дующей фиксацией при помощи элементов крепления в целях создания прямолинейного или криволинейного хода, позволяю­щего перемещаться спасателям и осуществлять извлечение по­страдавших.

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 52

Для расширения естественных полостей применяется ком­плект специальных средств и приспособлений (винтовые, пнев­матические и гидравлические домкраты большой грузоподъемно­сти, расширители, портативные лебедки и другие приспособле­ния). Расширение полостей и пустот осуществляется в следую­щей последовательности:

- определяются геометрические размеры полости (ниши), раз­
меры прилегающих обломков, углы их наклона относительно
плоскости земли, характер связи между ними (ниличие ар­
мирований и т.п);

- выбираются направления и способы перемещения облом­
ков;

-устанавливаются домкраты, различные приспособления, с помощью которых производится перемещение обломков на необходимую величину и в заданном направлении, при этом величина перемещения определяется с учетом возможной последующей усадки конструкции под собственным весом после ее закрепления.

Фиксация перемещаемых обломков и укрепление свода лаза производится специальными элементами крепления (штангами с изменяющимися размерами и т.п.). Способы установки крепле­ний, их количество и углы фиксированного положения должны обеспечивать устойчивость прилегающей части завала как в про­дольном, так и поперечном направлениях, элементы крепления в лаз подаются вручную.

При обнаружении в направлении устройства лаза крупных об­ломков выбирается кратчайшее расстояние обхода их с учетом размещения обломков друг относительно друга. Направление проходки выбирается по местам расположения мелких несвязан­ных обломков, мусора, деревянных изделий и т.п. В случае невоз­можности обхода производится дробление, распиливание или проламывание проходов в крупных обломках. Это делается с по­мощью аварийно-спасательного инструмента (использование средств малой механизации ограничено ударно-динамическими нагрузками, которые могут вызвать вибрации обломков и приве­сти к перемещениям и осадке всего тела завала или его части). В данных условиях наиболее целесообразно применение распили­вания конструкций специальными дисковыми пилами.

Резка арматуры производится специальными ножницами или другим оборудованием. Применение газовых резаков в этих усло­виях должно быть ограничено по условиям противопожарной безопасности и возможного скопления газов. После обрезки ар-

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 53

матуры оставшиеся хвостики разделываются заподлицо с сече­нием лаза.

Выбор мелких обломков и других структурных составляющих завала, погрузка их в специальные емкости для последующей транспортировки, перемещение и выгрузка осуществляются вручную.

Работы по устройству лаза выполняются, как правило, спе­циальной группой в составе командира группы (1 человек) и спа­сателей (4 человека).

При устройстве лаза применяются следующие способы рас­ширения полостей:

1. Расширение полости в вертикальном направлении, для чего
применяются домкраты большой грузоподъемности и различных
конструкций. Данный способ является наиболее трудоемким, так
как характеризуется перемещением практически всей прилегаю­
щей части завала в вертикальной полости.

2. Расширение полости в горизонтальном направлении. Рас­
ширение полости может быть как односторонним, когда расшире­
ние осуществляется в одном направлении, так и двухсторонним
(обломки перемещаются в противоположных направлениях).

3. Расширение полости в сферическом направлении, когда пе­
ремещение обломков конструкции осуществляется по радиусам
полусферы, центром которой является осевая линия лаза. Расши­
рение может производиться как в полной полусфере, так и в ее
части.

Для перемещения обломков может применяться прием частич­ного перемещения, при котором перемещается и фиксируется в заданном положении один из концов обломка (конструкции), или полного перемещения, когда перемещается и фиксируется вся конструкция. В ходе проведения работ по устройству лаза приме­няется комплексное сочетание различных способов и приемов для перемещения обломков.

Сечение лаза в свету должно составлять не менее 0,5...0,6 м² (углы поворотов - не более 90°) и обеспечивать возможность пе­ремещения пострадавших на мягкой волокуше. В месте нахожде­ния пострадавших сечение лаза по возможности должно быть увеличено до 0,8... 1,0 м² в свету в целях создания необходимых условий для оказания пострадавшему экстренной медицинской помощи и подготовки его к транспортировке.

Устройство галереи в грунте. Устройство галереи в грунте под завалом представляет собой совокупность действий спасателей по деблокированию пострадавших, находящихся на поверхности земли под завалом вне зданий, подвергшихся разрушению. При­меняется в случаях, когда точно известно место расположения

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 54

пострадавшего, а применение иного способа его деблокирования неэффективно.

Устройство галереи предполагает выполнение следующих тех­нологических операций:

- подготовительные работы;

- разработка грунта в приямке и по оси намеченной трассы
проходки;

-установка креплений;

-деблокирование пострадавшего (пострадавших) непосред­ственно в месте его (их) нахождения. Подготовительные работы включают:

- выбор места заглубления в грунт и направления галереи;

- ограждение места производства работ по периметру или
установку предупреждающих (запрещающих) знаков;

- подготовку рабочей площадки, аварийно-спасательного ин­
струмента, технических средств, элементов крепи к работе.

Место заглубления в грунт (приямок) и направление проходки галереи выбираются с учетом расстояния до пострадавшего, по­ложения, в котором он находится, а также наличия по направле­нию оси галереи подземных коммуникаций и заглубленных элементов строительных конструкций. В целях точного выдержи­вания направления проходки проекция оси направления на по­верхность завала фиксируется шнуром к устойчивым обломкам по верху завала.

Важными элементами подготовительных работ являются ограждение участка (места устройства галереи) и установка зна­ков безопасности.

Перед началом откопки приямка рабочая площадка расчища­ется от обломков и строительного мусора, в удобном месте раз­мещается аварийно-спасательный инструмент, складируются элементы крепи. Приямок размером в плане 1,2 х 1,7 м и глуби­ной 1,5 м откапывается шанцевым инструментом с разрыхлением грунта вручную. Проходка собственно галереи предполагает раз­рыхление и откидывание грунта в приямок и далее в отвал. Раз­рыхление грунта в галерее и откидывание его в приямок выпол­няется малой саперной лопатой, а откидывание в отвал - боль­шой саперной или совковой лопатой. При проходке галереи в плотных грунтах (III, IV группы по разработке) для рыхления при­меняют инструмент ударного или ударно-поворотного действия. Установка крепления (рис. 4.3) обычно осуществляется после от­копки 2 м галереи (в слабых грунтах - 1 м). Затем цикл работ (от­копка - установка крепления) повторяется.

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 55

При проходке по грунту галерею крепят следующим образом. Две стойки диаметром 10...12 см устанавливают под прогоны, за­веденные в галерею. В месте установки стоек отрывают лунки. Стойка устанавливается в лунку и подбивается под прогон. В пу­чащих породах под стойки укладываются лежни. После установ­ки прогоны раскрепляются распорами. Если возможны вывалы мелких обломков завала и кусков грунта, то выполняется сплош­ная затяжка кровли и боков галереи. В противном случае затяж­ка кровли и боков производится вразбежку. Вначале затягивает­ся кровля, затяжка боков начинается с почвы. Заделка пустот за затяжками производится по мере наращивания затяжек.

После обнаружения пострадавшего устраивается окончание галереи длиной до 2 м. Крепление окончания выполняется ана­логично основной части галереи. Затяжка кровли в окончании галереи в связи с особенностями расположения пострадавшего и конструкции завала может не проводиться. В слабых грунтах (I, II группы по разработке) галерея со стороны забоя укрепляется опережающей крепью из досок (затяжек). Если пострадавший заблокирован обломками строительных конструкций, то выполня­ются операции по его деблокированию, при этом учитывается по­ложение пострадавшего. Когда пострадавший расположен вдоль галереи (над ней), высвобождение производится посредством перерезания арматуры. В случае размещения пострадавшего по­перек оси галереи или на краю ее (на грунте), деблокирование производится с помощью домкрата, который устанавливается на подкладку. При необходимости перерезается арматура. В обоих случаях устранение арматурных связей проводится с использова­нием ручной шлифовальной (отрезной) машины или кусачек. От­бойные молотки при деблокировании применяются ограниченно.

Все работы выполняются расчетом из 3 человек, на отдельных операциях могут быть задействованы 2 человека. Смена спасате­лей на рабочих местах производится через каждые 20...30 мин работы.

Применение традиционного способа проходки указанной галереи может предполагать разрыхление грунта в забое отбой­ным молотком, погрузку его вручную в вагонетку, перемещение по галерее с помощью двухбарабанной лебедки, у которой канат одного барабана перекинут через блок на анкере и закреплен на переднем крюке вагонетки, а конец каната другого барабана закреплен на заднем крюке вагонетки. При синхронной работе на одном барабане идет свивка, на другом - намотка каната, а при вращении барабанов в другом направлении - наоборот. Такой принцип работы позволяет осуществить транспортировку пустой и груженой вагонетки одной лебедкой.

Рис. 4.3. Вариант устройства крепи в галерее, прокладываемой в грунте под завалом:

а - типовой элемент крепи (вид спереди);

б - опережающая крепь (щит безопасности)

при проходке в сыпучих грунтах

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 57

Разгрузка грунта осуществляется в отвал, из которого он удаляется на поверхность экскаватором.

Одним из возможных высокоскоростных автоматизированных способов проходки галереи в мягких и переувлажненных грунтах является способ раскатки, заключающийся в образовании цилиндрической полости раскатывающим рабочим органом, представляющим собой ряд установленных друг за другом на валу конических катков, которые под действием привода обеспечивают его поступательное самозавинчивающее движение в грунте.

Для проходки цилиндрических выработок и скважин большого диаметра Институтом горного дела Сибирского отделения Российской академии наук разработана реверсивная машина раскатки.

Проходка осуществляется за счет самозавинчивающего движения агрегата, раздвижки и уплотнения грунта в стороны катками, установленными на валу с эксцентрисистетом. Силовой привод рабочего органа расположен непосредственно в машине и обеспечивает ее полную автономность в работе. Скорость проходки зависит от частоты вращения рабочего органа, а энергетические затраты, кроме того, от сопротивления грунта снятию. При раскатке крепления выработки не требуется.

Деблокирование пострадавших из замкнутых помещений

Устройство прохода (проема) в блокированное помещение. Проходы в блокированные помещения могут устраиваться в виде проемов в перекрытиях (покрытиях), стенах (перегородках), вход­ных дверях как снаружи здания, так и из соседних (смежных) по­мещений, доступ в которые свободен или предварительно подго­товлен. Расположение и размеры проема должны обеспечивать возможность беспрепятственного и относительно удобного про­никновения через него внутрь блокированного помещения спаса­телей и эвакуации пораженных, в основном тех, которые утрати­ли способность к самостоятельному передвижению.

Обычно проемы устраиваются в виде квадрата (прямоугольника) площадью 0,5...1,0 м² в свету со сторонами 0,6 (1,0) х 0,8 (1,0) м. При устройстве проема в стене или заклинившей двери его нижняя кромка должна быть на высоте 0,7...1,2 м над уровнем по­ла или поверхности земли. Устройство проема в ограждающих конструкциях блокированных помещений в различных вариантах предполагает выполнение следующих технологических операций:

- подготовку рабочего места для размещения средств механи­зации и поверхности конструкции в месте пробивки проема, предварительную разборку завала или откопку приямка, вы­бор места размещения и обозначения контура проема;

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 5

- пробивку проема в железобетонной (бетонной) конструкции
или кирпичной стене;

- обрезку (загибание) прутьев арматуры;

- вырезание проема в металлической двери;

- пробивку (сверление) отверстий по контуру проема;

- выламывание (вытягивание) обсверленного обломка кон­
струкции.

Пробивка проема является наиболее трудоемкой и продолжи­тельной технологической операцией. Проем в наружной стене здания может быть осуществлен с применением следующих тех­нических средств:

- навесного гидромолота;

- гидроклиновой установки;

- бетонолома или отбойного молотка;

- ручной механизированной алмазной пилы;

- передвижного станка алмазного сверления;

- невзрывных разрушающих средств (НРС).

В случаях разрушения железобетонных конструкций все способы, за исключением алмазной резки и сверления, требу­ют перерезания огневой (газопламенной) резкой обнаженных арматурных стержней. Способы с применением гидроклиновой установки и невзрывных разрушающих средств требуют пред­варительного высверливания шпуров в разрушаемых конструк­циях.

Устройство проемов в железобетонных стенах толщиной 300, 380 и 510 мм (в основном в наружных стенах) может выполняться гидроклином, навешенным на экскаваторе, например ЭО-3322. Гидроклин должен быть смонтирован со стороны прямой лопаты. В процессе разрушения конструкции стены необходимо следить за образованием трещин за пределами контура проема и, при необходимости, производить обрушение неустойчивых кусков бе­тона или иного материала. На данной операции должно быть за­нято три спасателя: один управляет машиной, второй следит за выполнением работ, третий производит обрушение неустойчивых кусков бетона и обрезает арматуру, обнаженную в пределах кон­тура проема, при помощи аппарата газовой резки металла.

Разрушение бетона и малоармированного железобетона так­же осуществляется с помощью гидроклиновой установки.

В комплект оборудования установки входят:

- копрессорная станция производительностью не менее
3 м³/мин;

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 59

- ручной перфоратор для бурения шпуров;

- энергоустановка с комплектом раскалывающих гидроцилинд­
ров.

Разрушение осуществляется путем установки в пробуренные шпуры диаметром 36...50 мм и глубиной 400...650 мм раскалы­вающих цилиндров, создания в них давления 40...50 МПа, при ко­тором клин внедряется между раскалывающими щеками, созда­вая разрушающие напряжения, в результате которых в конструк­ции образуется трещина.

При разрушении железобетона трещину можно увеличить до 50...60 мм путем смены раскалывающих щек. Арматурные стерж­ни перерезаются электрокислородным или газокислородным ре­заком.

Для образования проема в конструкции высверливают се­рию врубовых и отбойных шпуров. Врубовые шпуры располага­ют в центральной части проема по контуру основания усечен­ной пирамиды с шагом 20...25 см под углом 45° таким образом, чтобы шпуры располагались в боковых гранях пирамиды. От­бойные шпуры с таким же шагом располагают по контурной ли­нии проема, причем шпуры в зависимости от толщины кон­струкции могут располагаться вертикально или под некоторым углом к стене.

Образование проема в стене ручной механизированной ал­мазной пилой возможно при толщине стены не более 26 см. На такую глубину осуществляется резка каменных и бетонных конструкций алмазной кольцевой пилой типа «Партнер» (Шве­ция).

Проем в стене и перекрытии может быть образован также пу­тем алмазного сверления по контуру проема сопряженных или расположенных с некоторым зазором (целиками) отверстий, раз­рушения (ломки) целиков и удаления массивного керна. Сверле­ние производится кольцевыми алмазными сверлами диаметром 80.. 120 мм типа СКА, оснащенными природными дроблеными ал­мазами. Для работы применяются передвижные станки различ­ной модификации с мощностью электрического двигателя не ме­нее 2 кВт. Устройство проема с применением станка для алмаз­ного сверления отверстий диаметром 80...125 мм по контуру про­ема с последующим удалением блоков проема осуществляется в три этапа:

- подготовительные работы;

- алмазное сверление отверстий;

- удаление блоков проема из конструкций.

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 60

Подготовительные работы предусматривают организацию подходов к рабочей площадке, доставку оборудования и оснаст­ки в зону производства работ, разметку контура проема, подклю­чение системы электро- и водоснабжения.

Для сверления отверстий целесообразно применять алмаз­ные сверла диаметром 80, 100 и 125 мм. В процессе сверления нужно следить за тем, чтобы усилия подачи не превышали ве­личины, при которой может произойти заклинивание инстру­мента. При прекращении подачи или оттока воды следует не­медленно вывести сверло, выключить двигатель, выяснить и устранить причину неисправности. При сверлении участков с арматурой необходимо уменьшить усилие подачи во избежание поломки режущей части сверла и перегрузки двигателя. При появлении искр следует резко снизить усилие подачи и увели­чить расход воды.

Керн удаляется из сверла под действием собственной массы при повороте сверла на 90° (вниз). Работы по данному этапу вы­полняют два спасателя-оператора алмазного сверления.

Удаление блоков проема из конструкции стены осуществляет­ся следующим образом:

- за элемент разрушенной конструкции массой не менее 100 кг
закрепляется рычажная лебедка грузоподъемностью до 0,5 т;

- крюк лебедки заводится в пробуренное центральное отвер­
стие верхней части проема;

- натяжением на лебедке блок проема опрокидывается на ра­
бочую площадку.

Сверление отверстий глубиной свыше 300 мм производится путем последовательного отбора кернов. В этом случае буровая головка отводится от устья и керн из скважины извлекается с по­мощью специального керноотборника.

Разрушение бетона, кирпичной кладки и малоармированного железобетона при устройстве проема можно также осуществлять с помощью невзрывных разрушающих средств, изготовленных в виде патронов и помещенных в шпуры, пробуренные по спе­циальной схеме. При этом материал может быть разрушен при расположении шпуров по двум технологическим схемам - с цен­тральным врубом и врубом по контуру проема. В практике боль­шее распространение получила первая схема.

НРС представляют собой порошкообразные или плотные ком­позитные материалы на основе негашеной извести с добавками алюмоферритных, силикатных и сульфатных соединений. Разру­шение конструкций осуществляется за счет создания предель­ных разрушающих напряжений на стенки шпура при взаимодей-

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 61

ствии материала НРС с водой и его твердении с увеличением объема.

В практике в настоящее время применяется выпускаемый про­мышленностью порошкообразный НРС-1 Его недостатком являет­ся узкий температурный диапазон применимости (только при по­ложительной температуре материала разрушаемой конструкции). Эффективность процесса разрушения возрастает в случае приме­нения патронированных НРС, которые в настоящее время разра­ботаны в Японии и разрабатываются в России. Эти средства име­ют более широкий температурный диапазон применимости.

Заклинившиеся защитно-герметические (герметические) две­ри защитных сооружений или стальные (обшитые металлически­ми листами) двери других помещений вскрываются вырезанием проема, обрезанием запорного устройства или петель при помо­щи аппарата газопламенной резки или отрезной (шлифовальной) машины с абразивным диском.

Для устройства прохода через проем в стене или двери с обе­их сторон в виде ступенек могут укладываться обломки конструк­ций. В проеме перекрытия в этих целях устанавливается пристав­ная лестница или закрепляется специальное подъемное устрой­ство блочного типа.

При выборе средств разрушения для устройства проема через перекрытия необходимо учитывать:

- обязательность обеспечения безопасного ведения работ;

- стесненность производственных условий;

- ограниченность механизированной доставки технических
средств и оборудования к месту работ;

- отсутствие энергоисточников и освещения;

- опасность работ из-за возможного обрушения конструкций
стен.

С учетом этих условий технические средства для производ­ства работ должны в первую очередь удовлетворять требованиям безопасности, иметь небольшие габариты и массу, позволяющие доставлять их вручную через завалы и узкие проходы, автоном­ный энергоисточник или иметь возможность энергоснабжения от автономных энергоустановок.

Указанным требованиям и условиям производства работ при устройстве проемов через перекрытия в большей мере удовле­творяют следующие способы резки и разрушения:

- алмазная резка механизированной пилой;

- алмазное сверление смежных отверстий по контуру проема;

- гидроклиновое разрушение;

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 6

- разрушение бетоноломом или отбойным молотком.
Выбор способа резки и разрушения бетона должен проводить­
ся с учетом следующих особенностей:

- способы с применением алмазных рабочих органов требуют
расхода воды для охлаждения инструмента: при сверлении -
5...6 л/мин, при резке ручной пилой - 15 л/мин;

- способы с механическим разрушением бетона применяются
в сочетании с огневой резкой арматурных стержней и оказы­
вают виброударное воздействие на конструкцию, что может
ограничить возможность их применения по условиям безо­
пасности.

Наиболее эффективными и безопасными способами разруше­ния при устройстве проемов в перекрытии являются алмазное сверление и резка.

Устройство проема с помощью гидроклиньев и бетонолома производится в случае исключения возможности обрушения пов­режденных конструкций от виброударного воздействия при раз­рушении бетона. Эти способы применяются в сочетании с огне­вой резкой арматурных стержней.

Спасение пострадавших с верхних этажей (уровней) разрушенных зданий

Спасение с использованием автолестниц. Эвакуация людей с верхних этажей разрушенных зданий может успешно осущест­вляться с помощью пожарной автолестницы типа АЛ-30 (131). Автолестница смонтирована на шасси грузового автомобиля вы­сокой проходимости ЗИЛ-131 и применяется для обслуживания зданий и сооружений высотой до 30 м. Боевой расчет состоит из 5 человек.

Спасение людей с помощью автолестницы осуществляется после обнаружения пострадавших, выбора места площадки и обо­рудования ее для установки автолестницы (при необходимости). Автолестница устанавливается на площадке размером 11,5 х 4,5 м на расстоянии около 10 м от здания в местах наибольших зава­лов. Площадка для установки автолестницы не должна иметь уклон более 12%. При углах наклона лестницы до 60° разреша­ется подъем только одного спасателя, при углах наклона выше 60° допускается подъем двух человек с интервалом 10 м. При прислоненной лестнице одновременно может перемещаться лю­бое количество людей с интервалом не менее 3 м. При подъеме и опускании по лестнице во избежание ее раскачивания необхо­димо, чтобы люди ступали не в такт. Эвакуация пострадавших по лестнице осуществляется в зависимости от их состояния спаса­телем или самостоятельно.

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 63

Нормы времени выполнения основных операций при работе на автолестнице типа АЛ-30 (131), с:

Подъем по автолестнице с тетивами:

на 20 м........................................................................ 27

на 25 м........................................................................ 35

на 30 м........................................................................ 44

Подъем лестницы на 75°.................................................. 25

Выдвигание на полную длину........................................... 25

Поворот на 90° вправо и влево........................................ 14

Опускание с 75° до 0°....................................................... 27

Сдвигание при угле наклона 75°....................................... 27

Одновременный подъем на 75°,

полное выдвигание и поворот на 90°................................ 55

Спасение с использованием автоподъемников. Для доступа спасателей к пострадавшим на уровень 10-го этажа применяются автомобильные подъемники и строительные вышки. Основными условиями их использования являются: наличие необходимой площадки для установки подъемника и соответствие расстояния до стены здания радиусу рабочей зоны подъемника.

Для выполнения работ автовышку устанавливают на заранее подготовленной ровной горизонтальной площадке (с уклоном не более 3°) размером, соответствующим габаритам базовой маши­ны с учетом радиуса рабочей зоны. Для обеспечения устойчиво­сти машины под ее колеса подкладывают инвентарные упоры. Перед подъемом телескопа в рабочее положение устанавливают боковые упоры, под них подкладывают инвентарные деревянные подкладки. При установке автовышки типа АП-17А в рабочее по­ложение телескопическую часть обязательно выверяют по отко­су. Перед подъемом спасателей проводят опробывание вышки на холостом ходу, при котором проверяют плавность движения рабо­чей платформы при подъеме и опускании, устойчивость машины и действия предохранительных устройств.

Во время пробного подъема рабочую площадку поднимают на полную высоту колена мачты до крайних положений, пока она автоматически не выключится. При срабатывании семафора подъем прекращают. После проведения контрольного подъема и спуска пустой рабочей платформы начинают осуществлять подъем спасателей и спуск пострадавших, которые могут нахо­диться на рабочей платформе сидя, лежа и стоя.

Спасение с использованием вертолетов. Существует несколь­ко вариантов использования вертолетов:

- выброска линя на крышу (верхний уровень сохранившейся части здания);

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 64

- зависание на большой высоте (до 50 м), спуск спасателей и
необходимого оборудования, эвакуация пострадавших;

- посадка (зависание на малой высоте 1...1,5 м), доставка спа­
сателей и необходимого оборудования и эвакуация постра­
давших.

В первом варианте с помощью вертолета перебрасывают линь (веревку, веревочную лестницу) через крышу или через верхний уровень сохранившегося здания для дальнейшего закрепления одного конца линя и подъема спасателей и спуска (самоспасания) пострадавших по другому концу.

Во втором варианте при зависании вертолета на большой вы­соте (до 50 м) спуск спасателей и доставка необходимого обору­дования, а также эвакуация пострадавших и грузов осуществля­ется при помощи спускового устройства роликового типа СУ-Р.

Подъем пострадавших в вертолет можно осуществлять по ве­ревочной лестнице или с использованием бортовой лебедки. При зависании вертолета на малой высоте пострадавшие могут под­няться в вертолет самостоятельно или с помощью спасателей.

Спасение людей по сохранившимся или восстановленным лестничным маршам. Эвакуация людей с устройством проемов из соседних помещений или секций (подъездов) с сохранившими­ся лестничными маршами осуществляется при блокировании лю­дей в помещениях разрушенного здания в случае сохранения лестничных маршей. Расположение и размеры проема должны обеспечивать возможность беспрепятственного и относительно удобного проникновения через него спасателей и эвакуацию по­страдавших. Выбор способа эвакуации пострадавших зависит от состояния пострадавшего, степени внешней угрозы для постра­давшего и спасателя, а также от имеющихся средств для транс­портирования. Эвакуация с верхних этажей зданий осуществля­ется по сохранившимся лестничным маршам своей лестничной клетки или через устроенный проем по лестничному маршу дру­гой лестничной клетки пострадавшие эвакуируются на носилках двумя (четырьмя) спасателями или своим ходом с помощью со­провождающего. Эвакуация пострадавших вниз через проемы в перекрытии осуществляется с помощью спасательного пояса, ве­ревки, горизонтально подвешенных носилок с пострадавшим.

Для укрепления (временного восстановления) поврежденных элементов конструкций лестничных клеток используются два ос­новных способа.

1. Установка дополнительных опор (в виде деревянных или ме­таллических стоек с подкладками и клиньями) под поврежденный

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 65

лестничный марш или плиту лестничной площадки, которая включает:

- оценку несущей способности конструкции и выбор
варианта ее укрепления;

- доставку дополнительных опор (стоек) или их заготовку на
месте из подручных материалов;

- установку и закрепление дополнительных опор;

- проверку устойчивости и несущей способности укрепленной
конструкции.

После визуального обследования выбирается вариант укреп­ления лестничных маршей.

Укрепление лестничного марша или плиты лестничной пло­щадки осуществляется при помощи стоек диаметром 10..12 см. В качестве стоек используются стойки забойщицкие. Работы по ук­реплению лестничного марша выполняются расчетом из 3 чело­век: двое устанавливают стойку в нужное положение и один заби­вает клин между стойкой и маршем. Если стойка устанавливает­ся в конце марша, то укладывается прокладка и вбивается клин под низ стойки. При установке стойки в середине лестничного марша укладывается прокладка и забивается клин в верхней ча­сти между маршем и стойкой. В случаях, когда стойки не загото­влены заранее, используется подручный материал (трубы, брев­на и т.п.). Для работы по укреплению лестничного марша доста­точно иметь комплект шанцевого инструмента.

2. Усиление соединения лестничного марша с плитой лестнич­ной площадки установкой дополнительных крепежных деталей, которое включает:

- оценку состояния и целостности соединения лестничного
марша с плитой лестничной площадки и выбор варианта его
укрепления;

- сверление (пробивку) отверстий под установку дополнитель­
ных крепежных деталей;

- установку и закрепление дополнительных армированных шпо­
нок (металлических скоб) или болтов;

- проверку устойчивости дополнительного крепления.

Для сверления отверстий в местах установки дополнительных креплений применять инструмент ударного или ударно-поворот­ного действия рекомендуется ограниченно.

Связь лестничных маршей с лестничными площадками может быть усилена дополнительными сварными соединениями проект­ных деталей.

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 66

Для эвакуации пораженных при обрушении лестничного мар­ша или плиты (плит) лестничной площадки на их место устанав­ливаются временные переходы в виде трапов, мостиков или на­стилов из досок и бруса, изготовленные иа месте из подручных материалов или заготовленные заранее. Технология работ по устройству временных переходов может включать: установку элементов лесов (подкосов, схваток, прогонов и пр.) скреплением их гвоздями, арматурой, болтами, хомутами и т.п.; расшивку сто­ек для укрепления их с другими элементами; укладку и укрепле­ние настила, установку ограждений. Работы проводятся вручную двумя плотниками и двумя помощниками. Для выполнения работ потребуется комплект шанцевого инструмента и комплект ин­струмента плотника.

Спасение людей с верхних этажей зданий с использованием канатных дорог. Для спуска (эвакуации) людей с верхних этажей зданий и сооружений применяют специальные канатноспускные устройства. В состав устройств входят катушка с намотанным на нее несущим элементом (тросом или лентой), ручка для возврата несущего элемента, тормозной механизм для обеспечения безо­пасной скорости спуска, дублирующий ручной тормоз.

Подготовка к спуску заключается в закреплении катушки канатноспускного устройства к конструкциям здания (сооруже­ния) и фиксировании несущего элемента с карабином спасатель­ного пояса, предварительно надетого на пострадавшего. После этого осуществляется осторожный, медленный спуск пострадав­шего.

Все операции выполняются силами 4 спасателей, из которых двое располагаются наверху, а двое - внизу, на земле. Распола­гающиеся внизу принимают пострадавшего и транспортируют его за пределы рабочей площадки на пункт сбора пострадавших.

Спасение людей с верхних этажей зданий с использованием спасательных рукавов. Для спасения людей с верхних этажей зданий и сооружений могут использоваться спасательные рука­ва. Рукава размещаются в зданиях и сооружениях с входов с од­ного или нескольких уровней одновременно. Для спуска людей рукав закрепляется на спасательном устройстве с помощью разъемного металлического кольца, для которого в верхней части предусмотрено отверстие.

Пострадавшего, эвакуируемого с высоты, размещают в спаса­тельном рукаве и направляют к земле на пункт сбора. В ходе перемещения по полости рукава может регулироваться скорость спуска как спасаемым за счет изменения положения частей свое­го тела, так и спасателями, находящимися в завале, путем раз-

Spravochnik_Spas_2corr.qxd 05/06/06 13:00 Page 67

личных тактических действий, а также за счет различного кон­структивного исполнения рукава.

Эвакуация пострадавших из мест блокирования. Выбор спосо­ба эвакуации пострадавших зависит от вида и объема ранения пострадавшего, его состояния, степени внешней угрозы для по­страдавшего и спасателя, имеющихся средств для транспорти­ровки, протяженности пути эвакуации, вида места блокирова
