Приложение 1. Система допусков и посадок гладких соединений

⇐ ПредыдущаяСтр 66 из 69Следующая ⇒




Интервал номинальных размеров, мм Квалитет
5 6 7 8 9 10 11 12 13 14 15
До 3 4 6 10 14 25 40 60 100 140 250 400
Св. 3 до 6 5 8 12 18 30 48 75 120 180 300 480
Св. 6 до 10 6 9 15 22 36 58 90 150 220 360 580
Св. 10 до 18 8 11 18 27 43 70 110 180 270 430 700
Св. 18 до 30 9 13 21 33 52 84 130 210 330 520 840
Св. 30 до 50 11 16 25 39 62 100 160 250 390 620 1000
Св. 50 до 80 13 19 30 46 74 120 190 300 460 740 1200
Св. 80 до 120 15 22 35 54 87 140 220 350 540 870 1400
Св. 120 до 180 18 25 40 63 100 160 250 400 630 1000 1600
Св. 180 до 250 20 29 46 72 115 185 290 460 720 1150 1850
Св. 250 до 315 23 32 52 81 130 210 320 520 810 1300 2100
Св. 315 до 400 25 36 57 89 140 230 360 570 890 1400 2300
Св. 400 до 500 27 40 63 97 155 250 400 630 970 1550 2500



Таблица П.1.2

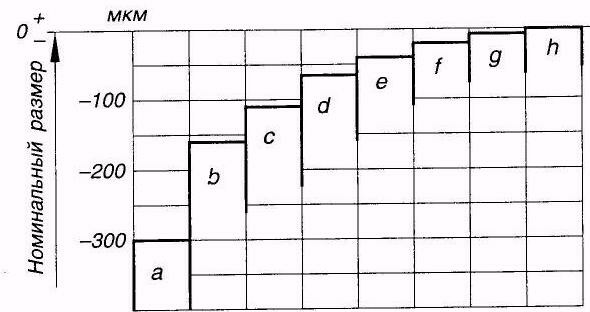

Значения основных отклонений валов, мкм

(верхние отклонения со знаком «-»)

Интервал номинальных размеров, мм Основные отклонения
а b с d е f g h
До 3 270 140 60 20 14 6 2 0
Св. 3 до 6 270 140 70 30 20 10 4 0
Св. 6 до 10 280 150 80 40 25 13 5 0
Св. 10 до 18 290 150 95 50 32 16 6 0
Св. 18 до 30 300 160 110 65 40 20 7 0
Св. 30 до 40 310 170 120 80 50 25 9 0
Св. 40 до 50 320 180 130
Св. 50 до 65 340 190 140 100 60 30 10 0
Св. 65 до 80 360 200 150
Св. 80 до 100 380 220 170 120 72 36 12 0
Св. 100 до 120 410 240 180
Св. 120 до 140 460 260 200 145 85 43 14 0
Св. 140 до 160 520 280 210
Св. 160 до 180 580 310 230
Св. 180 до 200 660 340 240 170 100 50 15 0
Св. 200 до 225 740 380 260
Св. 225 до 250 820 420 280
Св. 250 до 280 920 480 300 190 110 56 17 0
Св. 280 до 315 1050 540 330
Св. 315 до 355 1200 600 360 210 125 62 18 0
Св. 355 до 400 1350 680 400
Св. 400 до 450 1500 760 440 230 135 68 20 0
Св. 450 до 500 1650 840 480
Примечание. Таблица приведена в сокращении



Таблица П. 1.3

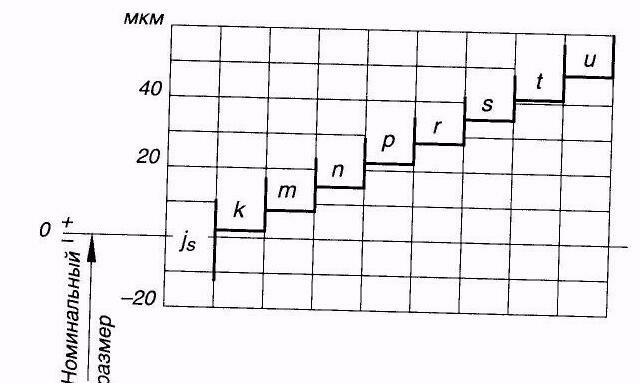

Значения основных отклонений валов, мкм

(нижние отклонения со знаком «+»)


Интервал номинальных размеров, мм Основные наклонения
js k m n p r s t u
До 3 Предельные отклонения =±1/2 допуска 0 2 4 6 10 14 - 18
Св. 3 до 6 1 4 8 12 15 19 - 23
Св. 6 до 10 1 6 10 15 19 23 - 28
Св. 10 до 18 1 7 12 18 23 28 - 33
Св. 18 до 24 2 8 15 22 28 35 - 41
Св. 24 до 30 41 48
Св. 30 до 40 2 9 17 26 34 43 48 60
Св. 40 до 50 54 70
Св. 50 до 65 2 11 20 32 41 53 66 87
Св. 65 до 80 43 59 75 102
Св. 80 до 100 3 13 23 37 51 71 91 124
Св. 100 до 120 54 79 104 144
Св. 120 до 140 3 15 27 43 63 92 122 170
Св. 140 до 160 65 100 134 190
Св. 160 до 180 68 108 146 210
Св. 180 до 200 4 17 31 50 77 122 166 236
Св. 200 до 225 80 130 180 258
Св. 225 до 250 84 140 196 284
Св. 250 до 280 4 20 34 56 94 158 218 315
Св. 280 до 315 98 170 240 350
Св. 315 до 355 4 21 37 62 108 190 268 390
Св. 355 до 400 114 208 294 435
Св. 400 до 450 5 23 40 68 126 232 330 490
Св. 450 до 500 132 252 360 540
Примечания. 1. Для полей допусков от js7 до js11 нечетные числовые значения IT могут быть округлены до ближайшего меньшего четного числа, чтобы предельные отклонения были выражены целым числом микрометров. 2. Числовые значения для основного отклонения k приведены для квалитетов от 4 до 7, значения основных отклонений в других квалитетов см. ГОСТ 25346-89. 3. Таблица приведена в сокращении.



Таблица П. 1.4

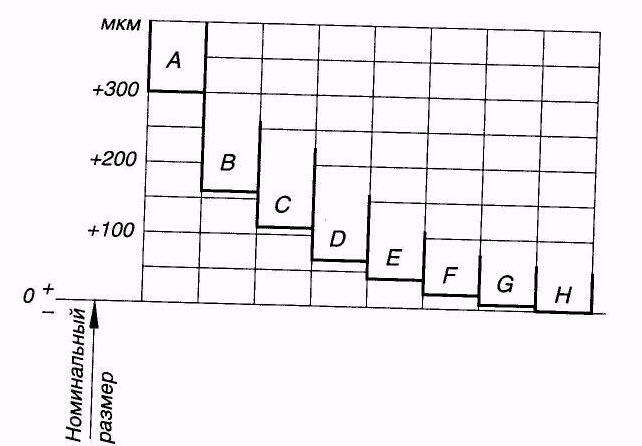

Значения основных отклонений отверстий, мкм

(нижние отклонения со знаком «+»)

Интервал номинальных размеров, мм Основные отклонения
а b с d е f g h
До 3 270 140 60 20 14 6 2 0
Св. 3 до 6 270 140 70 30 20 10 4 0
Св. 6 до 10 280 150 80 40 25 13 5 0
Св. 10 до 18 290 150 95 50 32 16 6 0
Св. 18 до 30 300 160 110 65 40 20 7 0
Св. 30 до 40 310 170 120 80 50 25 9 0
Св. 40 до 50 320 180 130
Св. 50 до 65 340 190 140 100 60 30 10 0
Св. 65 до 80 360 200 150
Св. 80 до 100 380 220 170 120 72 36 12 0
Св. 100 до 120 410 240 180
Св. 120 до 140 460 260 200 145 85 43 14 0
Св. 140 до 160 520 280 210
Св. 160 до 180 580 310 230
Св. 180 до 200 660 340 240 170 100 50 15 0
Св. 200 до 225 740 380 260
Св. 225 до 250 820 420 280
Св. 250 до 280 920 480 300 190 110 56 17 0
Св. 280 до 315 1050 540 330
Св. 315 до 355 1200 600 360 210 125 62 18 0
Св. 355 до 400 1350 680 400
Св. 400 до 450 1500 760 440 230 135 68 20 0
Св. 450 до 500 1650 840 480
Примечание. Таблица приведена в сокращении




Таблица П. 1.5

Значения основных отклонений отверстий, мкм (верхние отклонения)

Интервал номинальных размеров, мм Основные отклонения
Js К6 К7 К8 М6 М7 М8 N6 N7 N8 N9
До 3 Предельные отклонения =±1/2 допуска 0 0 0 -2 -2 — -4 -4 -4 -4
Св. 3 до 6 +2 +3 +5 -1 0 +2 -5 -4 -2 0
Св. 6 до 10 +2 +5 +6 -3 0 +1 -7 -4 -3 0
Св. 10 до 18 +2 +6 +8 -4 0 +2 -9 -5 -3 0
Св. 18 до 24 +2 +6 +10 -4 0 +4 -11 -7 3 0
Св. 24 до 30
Св. 30 до 40 +3 +7 +12 4 0 +5 -12 — 3 0
Св. 40 до 50
Св. 50 до 65 +4 +9 +14 -5 0 +5 14 9 4 0
Св. 65 до 80
Св. 80 до 100 +4 +10 +16 - 0 +6 -16 10 -4 0
Св. 100 до 120
Св. 120 до 140 +4 +12 +20 -8 0 +8 -20 -12 -4 •0
Св. 140 до 160
Св. 160 до 180
Св. 180 до 200 +5 +13 +22 -8 0 +9 -22 -14 -5 0
Св. 200 до 225
Св. 225 до 250
Св. 250 до 280 +5 +16 +25 -9 0 +9 -25 -14 -5 0
Св. 280 до 315
Св. 315 до 355 +7 +17 +28 -10 0 +11 -26 -16 -5 0
Св. 355 до 400
Св. 400 до 450 +8 +18 +29 -10 0 +11 -27 -17 -6 0
Св. 450 до 500
Примечание. Таблица приведена в сокращении.



Таблица П.1.6

Значения основных отклонений отверстий, мкм (верхние отклонения со знаком «-»)

Интервал номинальных размеров, мм Основные отклонения
Р6 Р7 Р8 Р9 R6 R7 R8 S6 S7 T6 T7
До 3 6 6 6 6 10 10 10 14 14 - -
Св. 3 до 6 9 8 12 12 12 11 15 16 15 - -
Св. 6 до 10 12 9 15 15 16 13 19 20 17 - -
Св. 10 до 18 15 11 18 18 20 16 23 25 21 - -
Св. 18 до 24 18 14 22 22 24 20 28 31 27 - -
Св. 24 до 30 33 33
Св. 30 до 40 21 17 26 26 29 25 34 38 34 43 39
Св. 40 до 50 49 45
Св. 50 до 65 26 21 32 32 35 30 41 47 42 60 55
Св. 65 до 80 37 32 43 53 48 69 64
Св. 80 до 100 30 24 37 37 44 38 51 64 58 84 78
Св. 100 до 120 47 41 54 72 66 97 91
Св. 120 до 140 36 28 43 43 56 48 63 85 77 115 107
Св. 140 до 160 58 50 65 93 85 127 119
Св. 160 до 180 61 53 68 101 93 139 131
Св. 180 до 200 41 33 50 50 68 60 77 113 105 157 149
Св. 200 до 225 71 63 80 121 113 171 163
Св. 225 до 250 75 67 84 131 123 187 179
Св. 250 до 280 47 36 56 56 85 74 94 149 138 209 198
Св. 280 до 315 89 78 98 161 150 231 220
Св. 315 до 355 51 41 62 62 97 87 108 179 169 257 247
Св. 355 до 400 103 93 114 197 187 283 273
Св. 400 до 450 55 45 68 68 113 103 126 219 209 317 307
Св. 450 до 500 119 109 132 239 229 347 337
Примечание. Таблица приведена в сокращении.




Приложение 2. Допуски формы и расположения поверхностей (ГОСТ 24643—81)

Таблица П.2.1 Числовые значения допусков формы и расположения поверхностей, мкм

0.1 0.12 0.16 0.2 0.25 0.3 0.4 0.5 0.6 0.8
1 1.2 1.6 2 2.5 3 4 5 6 8
10 12 16 20 25 30 40 50 60 80
100 120 160 200 250 300 400 500 600 800
1000 1200 1600 2000 2500 3000 4000 5000 6000 8000



Таблица П.2.2

Допуски плоскостности и прямолинейности

Интервал номинальных размеров, мм Степень точности
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
мкм мм
До 10 0.25 0.4 0.6 1 1.6 2.5 4 6 10 16 25 40 0.06 0.1 0.16 0.25
Свыше 10 до 16 0.3 0.5 0.8 1.2 2 3 5 8 12 20 30 50 0.08 0.12 0.2 0.3
Свыше 16 до 25 0.4 0.6 1 1.6 2.5 4 6 10 16 25 40 60 0.1 0.16 0.25 0.4
Свыше 25 до 40 0.5 0.8 1.2 2 3 5 8 12 20 30 50 80 0.12 0.2 0.3 0.5
Свыше 40 до 63 0.6 1 1.6 2.5 4 6 10 16 25 40 60 100 0.16 0.25 0.4 0.4
Свыше 63 до 100 0.8 1.2 2 3 5 8 12 20 30 50 80 120 0.2 0.3 0.5 0.8
Свыше 100 до 160 1 1.6 2.5 4 6 10 16 25 40 60 100 160 0.25 0.4 0.6 1
Свыше 160 до 250 1.2 2 3 5 8 12 20 30 50 80 120 200 0.3 0.5 0.8 1.2
Свыше 250 до 400 1.6 2.5 4 6 10 16 25 40 60 100 160 250 0.4 0.6 1 1.6
Примечание. Под номинальным размером понимается номинальная длина нормируемого участка. Если нормируемый участок не задан, то под номинальным размером понимается номинальная длина большей стороны поверхности или номинальный больший диаметр торцовой поверхности.


Таблица П.2.3

Допуски цилиндричности, крутости, профиля продольного сечения

Интервал номинальных Степень точности
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
размеров, мм мкм мм
До 3 0.3 0.5 0.8 1.2 2 3 5 8 12 20 30 50 0.08 0.12 0.2 0.3
Свыше 3 до 10 0.4 0,6 1 1.6 2.5 4 6 10 16 25 40 60 0.1 0.16 0.25 0.4
Свыше 10 до 18 0.5 0.8 1.2 2 3 5 8 12 20 30 50 80 0.12 1.2 0.3 0.5
Свыше 18 до 30 0.6 1 1.6 2.5 4 6 10 16 25 40 60 100 0.16 0.25 0.4 0.6
Свыше 30 до 50 0.8 1.2 2 3 5 8 12 20 30 50 80 120 0.2 0.3 0.5 0.8
Свыше 50 до 120 1 1.6 2.5 4 6 10 15 25 40 60 100 160 0.25 0.4 0.6 1
Свыше 120 до 250 1.2 2 3 5 8 12 20 30 50 80 120 200 0.3 0.5 0.8 1.2
Свыше 250 до 400 1.6 2.5 4 6 10 16 25 40 60 100 160 250 0.4 0.6 1 1.6
Примечание. Под номинальным размером понимается номинальный диаметр поверхности



Таблица П.2.4

Допуски параллельности, перпендикулярности, торцового биения

Интервал номинальных размеров, мм Степень точности
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
мкм мм
До 10 0.4 0.6 1 1.6 2.5 4 6 10 16 25 40 60 0.1 0.16 0.25 0.4
Свыше 10 до 16 0.5 0.8 1.2 2 3 5 8 12 20 30 50 80 0.12 0.2 0.3 0.5
Свыше 16 до 25 0.6 1 1.6 2.5 4 6 10 16 25 40 60 100 0.16 0.25 0.4 0.6
Свыше 25 до 40 0.8 1.2 2 3 5 8 12 20 30 50 80 120 0.2 0.3 0.5 0.8
Свыше 40 до 63 1 1.6 2.5 4 6 10 16 25 40 60 100 160 0.25 0.4 0.6 1
Свыше 63 до 100 1.2 2 3 5 8 12 20 30 50 80 120 200 0.3 0.5 0.8 1.2
Свыше 100 до 160 1.6 2.5 4 6 10 16 25 40 60 100 160 250 0.4 0.6 1 1.6
Свыше 160 до 250 2 3 5 8 12 20 30 50 80 120 200 300 0.5 0.8 1.2 2
Свыше 250 до 400 2.5 4 6 10 16 25 40 60 100 160 250 400 0.6 1 1.6 2 5
Примечание. При назначении допусков параллельности и перпендикулярности под номинальным размером понимается номинальная длина нормируемого участка или номинальная длина всей рассматриваемой поверхности, если нормируемый участок не задан. При назначении допусков торцового биения под номинальным размером понимается номинальный диаметр или номинальный больший диаметр торцовой поверхности.



Таблица П.2.5

Допуски радиального биения, соосности, симметричности, пересечения осей в диаметральном выражении

Интервал номинальных размеров, мм Степень точности
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
мкм мм
До 3 0.8 1.2 2 3 5 8 12 20 30 50 80 120 0.2 0.3 0.5 0.8
Свыше 3 до 10 1 1.6 2.5 4 6 10 16 25 40 60 100 160 0.25 0.4 0.6 1
Свыше 10 до 18 1.2 2 3 5 8 12 20 30 50 80 120 200 0.3 0.5 0.8 1.2
Свыше 18 до 30 1.6 2.5 4 6 10 16 25 40 60 100 160 250 0.4 0.6 1 1.6
Свыше 30 до 50 2 3 5 8 12 20 30 50 80 120 200 300 0.5 0.8 1.2 2
Свыше 50 до 120 2.5 4 6 10 16 25 40 60 100 160 250 400 0.6 1 1.6 2.5
Свыше 120 до 250 3 5 8 12 20 30 50 80 120 200 300 500 0.8 1.2 2 3
Свыше 250 до 400 4 6 10 16 25 40 60 100 160 250 400 600 1 1.6 2.5 4
Примечание. При назначении допусков радиального биения под номинальным размером понимается номинальный диаметр рассматриваемой поверхности. При назначении допусков соосности, симметричности, пересечения осей под номинальным размером понимается номинальный диаметр рассматриваемой поверхности вращения или номинальный размер между поверхностями, образующими рассматриваемый симметричный элемент. Если база не указывается, то допуск определяется по элементу с большим размером.


Приложение 3. Шероховатость поверхности (ГОСТ 2789—73)

Таблица П.3.1

Среднее арефметическое лтклонение профиля Ra, мкм

100 80 63 50 40 32 25 20 16.0 12.5 10.0 8.0 6.3 5.0 4.0 3.2 2.5 2.0 1.60 1.25 1.00 0.80 0.63 0.50 0.40 0.32 0.25 0.20 0.160 0.125 0.100 0.080 0.063 0.050 0.040 0.032 0.025 0.020 0.016 0.012 0.010 0.008
Примечание. Подчеркнутые отклонения являются предпочтительными при нормировании параметра



Таблица П.3.2

Среднее арефметическое лтклонение профиля Rz, мкм

1600 1250 1000 800 630 500 400 320 250 200 160 125 100 80 63 50 40 32 25.0 20.0 16.0 12.5 10.0 8.0 6.3 5.0 4.0 3.2 2.5 2.0 1.60 1.25 1.00 0.80 0.63 0.50 0.40 0.32 0.25 0.20 0.160 0.125 0.100 0.080 0.063 0.050 0.040 0.032 0.025
Примечание. Подчеркнутые отклонения являются предпочтительными при нормировании параметра


Приложение 4.
