Расчет параметров конической передачи





Исходные данные приведены в табл. 5.20. Параметры выбираются студентами на основании ана­лиза выданного им чертежа и с учетом приведенных выше рекомендаций.

Таблица 5.20

п/п Наименование параметра Обозначение Числовое значение
1 Внешний окружной модуль me 5 мм
2 Число зубьев шестерни z1 15
3 Число зубьев колеса z2 30
4 Межосевой угол передачи ? 90°
5 Внешний торцовый исходный контур По ГОСТ 13754—68



Расчет геометрических параметров ортогональной (? = 90°) конической передачи с прямыми зубьями показан в табл. 5.21.

Вычисления по формулам должны производиться со следующей точностью:

• линейные размеры — с точностью не ниже 0.0001 мм;

• отвлеченные величины — с точностью не ниже 0.0001;

• угловые размеры — с точностью не ниже 1’;

• тригонометрические величины — с точностью не ниже 0.00001;

• передаточные числа, числа зубьев эквивалентных зубчатых колес, коэффициенты смещения и коэффициенты изменения толщины зуба — с точностью не ниже 0.01.

При отсутствии в обозначениях параметров индексов 1 и 2, относящихся соответственно к шестерне стерне и колесу, имеется в виду любое зубчатое колесо передачи.

Таблица 5.21

п/п Наименование параметра Обозначение Расчетные формулы и числовые значения
1 Число зубьев плоского колеса zС
2 Внешнее конусное расстояние Re Re = 0.5me·ZC, Re = 0.5 · 5 · 33.5410 = 83.8525 мм
3 Ширина зубчатого венца b b?0.3 Re, b?10 me, b = 25 мм
4 Среднее конусное расстояние R R = Re- 0.5b, R = 83.8525 - 0.5 · 25 = 71.3525 мм
5 Средний окружной модуль mm
6 Средний делительный диаметр шестерни d1 d1 = mm· z1, d1= 4.2546 · 15 = 63.8190 мм
7 Средний делительный диаметр колеса d2 d2 = mm· z2, d2= 4.2546 · 30 = 127.6380 мм
8 Угол делительного конуса шестерни = 26°34'
9 Угол делительного конуса колеса = 90°- , = 63°26'
10 Передаточное число u
11 Коэффициент смещения у шестерни х1 x1 = 0.4 (табл. 5.25)
12 Коэффициент смещения у колеса х2 х2= -0.4 (позиция 4)
13 Коэффициент изменения толщины зуба шестерни (позиция 5)
14 Внешняя высота головки зуба шестерни hae1
15 Внешняя высота головки зуба колеса hae2
16 Внешняя высота ножки зуба шестерни hfe1
17 Внешняя высота ножки зуба колеса hfe2
18 Внешняя высота зуба шестерни he1
19 Внешняя высота зуба колеса he2

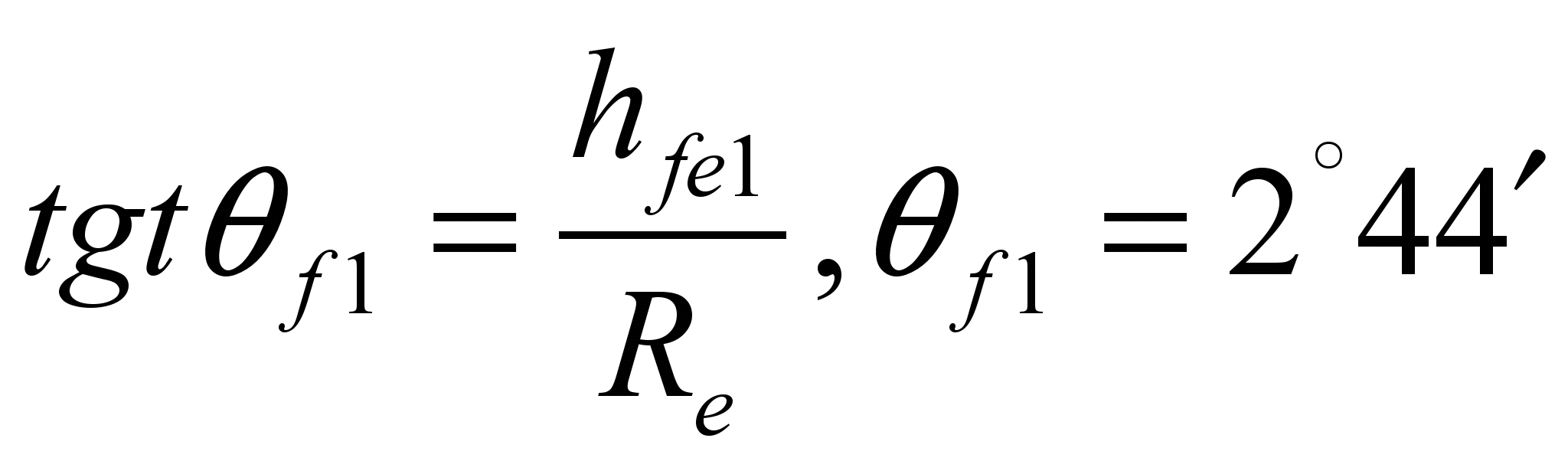

20 Угол ножки зуба шестерни
21 Угол ножки зуба колеса
22 Угол головки зуба шестерни
23 Угол головки зуба колеса
24 Угол конуса вершин шестерни
25 Угол конуса вершин колеса
26 Угол конуса впадин шестерни
27 Угол конуса впадин колеса
28 Внешний делительный диаметр шестерни del del=mez1, del=5 · 15=75 мм
29 Внешний делительный диаметр колеса de2 de2=mez2, de2=5 · 30=150 мм
30 Внешний диаметр вершин зубьев шестерни dael dael= del+2 hael cos?1, dael= 75+2 · 7· cos 26°34', dael= 87.5217 мм
31 Внешний диаметр вершин зубьев колеса dae2 dae2= de2+2 hae2 cos?2, dae2= 150+2 · 3 · cos 63°26', dae2= 152.6834 мм
32 Расстояние от вершины до плоскости внешней окружности вершин зубьев шестерни В1 Bl=0.5 de2 – 2 hael sin?1, Bl= 0.5 · 150 – 2 · 7· sin 26°34', Bl= 71.8693 мм
33 Расстояние от вершины до плоскости внешней окружности вершин зубьев колеса В2 B2= 0.5 · de1 – 2 hae2 sin?2, B2= 0.5 · 75 – 2 · 3 · sin 63°26', B2= 34.8168 мм
34 Внешняя окружная толщина зуба шестерни se1
35 Внешняя окружная толщина зуба колеса se2
36 Внешняя постоянная хорда зуба шестерни
37 Внешняя постоянная хорда зуба колеса
38 Высота до внешней постоянной хорды шестерни
39 Высота до внешней постоянной хорды колеса
