Основные термины и определения. Рассмотрим фрагмент конструкции (рис

Рассмотрим фрагмент конструкции (рис. 4.1).

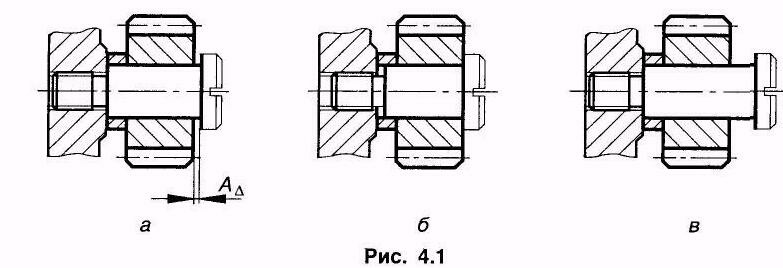

Для свободного вращения зубчатого колеса на оси необходим зазор . Величина получает­ся автоматически при сопряжении деталей, контуры которых выделены. Если размеры их выполне­ны неверно (рис. 4.1 б, в) либо зазора не будет вовсе, либо он будет слишком большой, что сдела­ет невозможным нормальное функционирование узла.

Установим те размеры деталей, которые при сборке автоматически создадут необходимый за­зор (рис. 4.2). Обозначив размеры деталей, которые влияют на зазор , мы тем самым по­строим размерную цепь.

Размерной цепью называется совокупность размеров, непосредственно участвующих в решении поставленной задачи и образующих замкнутый контур (ГОСТ 16319—80). По виду задач, в решении которых участвуют цепи, они делятся на конструкторские, технологиче­ские и измерительные.

Конструкторские размерные цепи решают задачу по обеспечению точности при конструирова­нии. Они устанавливают связь размеров детали в изделии. На рис. 4.3 приведены примеры сбо­рочных размерных цепей.

На рис. 4.3, а приведена элементарная сборочная размерная цепь, решающая задачу обеспе­чения точности сопряжения двух деталей. На рис 4.3, б тоже показана сборочная цепь, которая решает задачу обеспечения перпендикулярности поверхности 2 к оси 1, необходимой для базиро­вания подшипника качения.

Технологические размерные цепи решают задачу по обеспечению точности при изготовлении машин. Они устанавливают связь размеров деталей на разных этапах технологического процесса. На рис. 4.4, а изображена деталь с размерами, которые следует выдержать при изготовлении. По­следовательность получения размеров приведена на рис. 4.4, б, в, г. На основании предложенного маршрута обработки построена технологическая размерная цепь (см. рис 4.4, д). При обработке детали выдерживаются размеры С_?, С_?, С_?, а размер С_? получается автоматически.

Измерительные размерные цепи решают задачу обеспечения точности при измерении. Они устанавливают связь между звеньями, которые влияют на точность измерения.

Размеры, образующие размерную цепь, называются звеньями. В зависимости от расположе­ния звеньев, цепи делятся на плоские (звенья расположены в одной или параллельных плоскостях) и пространственные. В зависимости от вида звеньев различают линейные размерные цепи (звень­ями являются линейные размеры, рис. 4.2, 4.3, а) и угловые (рис. 4.3, б). Звенья линейной раз­мерной цепи обозначают какой-либо одной прописной буквой русского алфавита с соответствую­щим числовым индексом, звенья угловых цепей — строчной буквой греческого алфавита.

Любая размерная цепь состоит из составляющих звеньев и одного замыкающего.

Замыкающее звено (А_?, Б_?, В_?, и т. д.) — то звено, которое непосредственно не выдерживает­ся, а получается в результате выполнения размеров составляющих звеньев.

Составляющие звенья делятся на увеличивающие и уменьшающие. Увеличивающие звенья

— те, с увеличением которых замыкающее звено увеличивается, а уменьшающие

— те, с увеличением которых замыкающее звено уменьшается. При правильном опреде­лении увеличивающих и уменьшающих звеньев стрелки над буквами должны указывать движение в одном направлении по замкнутому контуру размерной цепи.
