Шлицевые эвольвентные соединения. Основные параметры

⇐ ПредыдущаяСтр 15 из 69Следующая ⇒

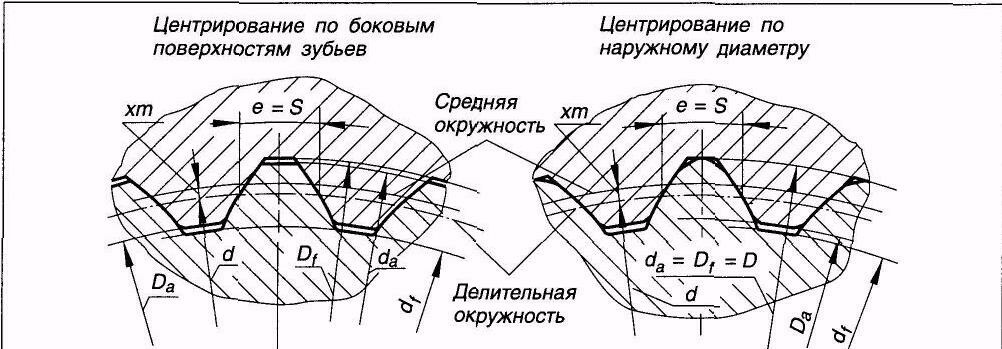

Шлицевые соединения с эвольвентным профилем зубьев применяются для подвижных и неподвиж­ных соединений.

К основным параметрам относятся:

D — наружный диаметр зубьев, номинальный диаметр соединения;

m — модуль;

z — число зубьев;

? = 30° — угол профиля.

Остальные параметры вычисляются по зависимостям ГОСТ 6033—80, приведенным в табл. 2.8.

Таблица 2.8

Параметр Обозначение Зависимость
Диаметр делительной окружности d
Делительный окружной шаг p
Номинальная делительная окружная толщина зуба вала (впадины втулки) s(e)
Смещение исходного контура хm
Номинальный диаметр окружности впадин втулки Df Df = D
Номинальный диаметр окружности вершин зубьев втулки Da Da = D - 2m
Номинальный диаметр окружности впадин вала df dfmax = D - 2.2m
Номинальный диаметр окружности вершин зубьев вала: при центрировании по боковым поверхностям зубьев при центрировании по наружному диаметру da da = D - 0.2m da = D

Номинальные значения основных параметров приведены в табл. 2.9.

Таблица 2.9

Модуль, мм Номинальный диаметр D, мм
17 20 25 30 35 40 45 50 55 60 65 70 75 80
Число зубьев z
0.8 20 23 30 36 42 48 55 60 66 74
1.25 12 14 18 22 26 30 34 38 42 46 50 54 58 62
2 7 8 11 13 16 18 21 24 2б 28 31 34 36 38
3     7 8 10 12 13 15 17 18 20 22 24 25
5           6 7 8 9 10 11 12 13 14

Примечания.

1. Числа зубьев, заключенные в рамки, являются предпочтительными.

2. Кроме указанных значений, имеются и другие (см. ГОСТ 6033—80).

3. Значения D изменяются от 4 до 440 мм, m — от 0.5 до 10 мм.
