Последовательное соединение тяговых электродвигателей

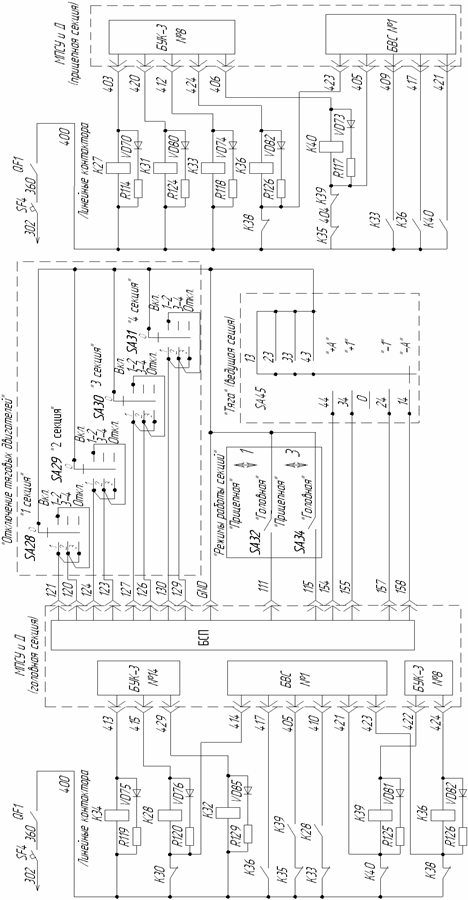

В случае повреждения тягового электродвигателя М1 или М2 в головнойи М3 или М4 в прицепнойсекциях, после установки переключателей SA28 «1 секция» в положение «1-2» и SA29 «2 секция» в положение «3-4», МПСУ и Д включает линейные контакторы согласно таблицы 4.2. При сборе схемы последовательного соединения при отключенных двигателях М1 и М2 в головной и М3 и М4 в прицепной секциях, МПСУ и Д замыкает цепь питания электромагнитных вентилей линейных контакторов К28, К32, К34, К36 и К39 на головной секции и К27, К31, К33, К36 и К40 – на прицепной секции (см. рисунок 25).

На секциях второго электровоза сплотка в случае повреждения тягового электродвигателя М1 или М2 после установки переключателя SA30 «3 секция» (SA31 «4 секция») в положение «1-2» МПСУ и Д управляет линейными контакторами аналогично.

На секциях второго электровоза сплотка в случае повреждения тягового электродвигателя М3 или М4 после установки переключателя SA30 «3 секция» (SA31 «4 секция») в положение «3-4» МПСУ и Д управляет линейными контакторами аналогично.
