ОТНОСИТЕЛЬНОЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ И ПЛОСКОСТИ





Сечение поверхности плоскостью – это плоская фигура все точки которой принадлежат одновременно поверхности и плоскости.

Задача 7.1. Построить три проекции сечений поверхности цилиндра плоскостями (рис. 10).

Рис. 10.

Задача 7.2. Построить проекции сечений поверхности конуса плоскостями (рис. 11).



Рис. 11.

Задача 7.3. Построить три проекции сечения поверхности сферы плоскостью (рис. 12).

Рис. 12.

Задача 7.4. Построить три проекции поверхности цилиндра с вырезом (рис. 13).

Рис. 13.



Задача 7.5. Построить три проекции поверхности сферы с вырезом (рис. 14).

Рис. 14.

Задача 7.6. Построить три проекции поверхности конуса с вырезом (рис. 15).

Рис. 15.

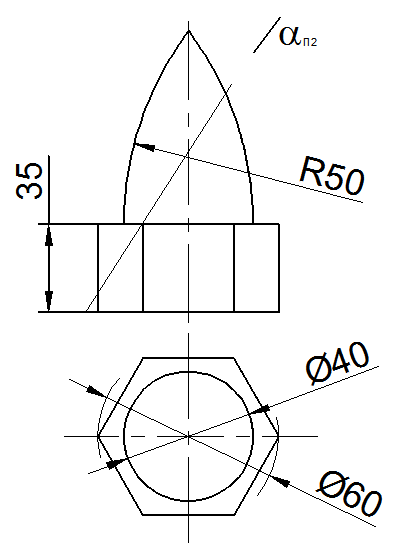

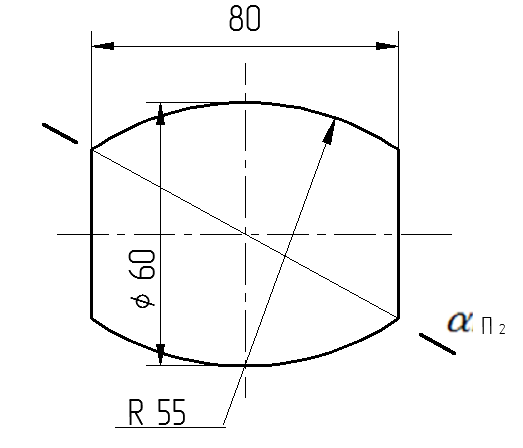

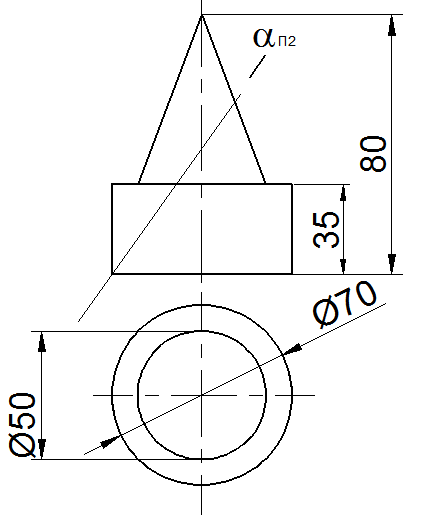

Задача 7.7. Построить три проекции сечения комбинированной поверхности плоскостью и определить натуральную величину сечения (рис. 16, 17, 18, 19).

Рис. 16. Рис. 17.

Рис. 18. Рис. 19.

Задача 7.8. Построить натуральную величину сечения тора плоскостью.

Рис. 20.

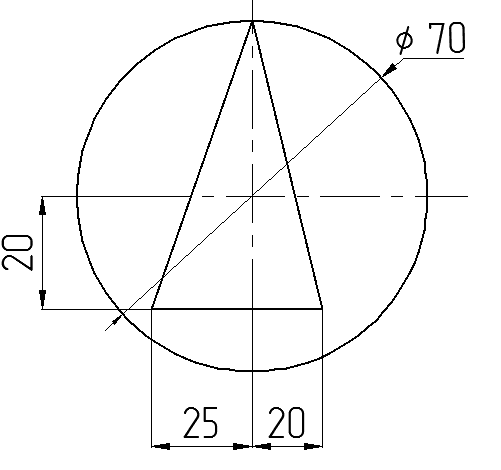

Задача 7.9. Построить три проекции поверхности с вырезом (рис. 21, 22, 23, 24).

Рис. 21. Рис. 22.

Рис. 23. Рис. 24.
