Карты дефектов и повреждений





Рис 1. Схема осей и направлений видов фасадов здания.

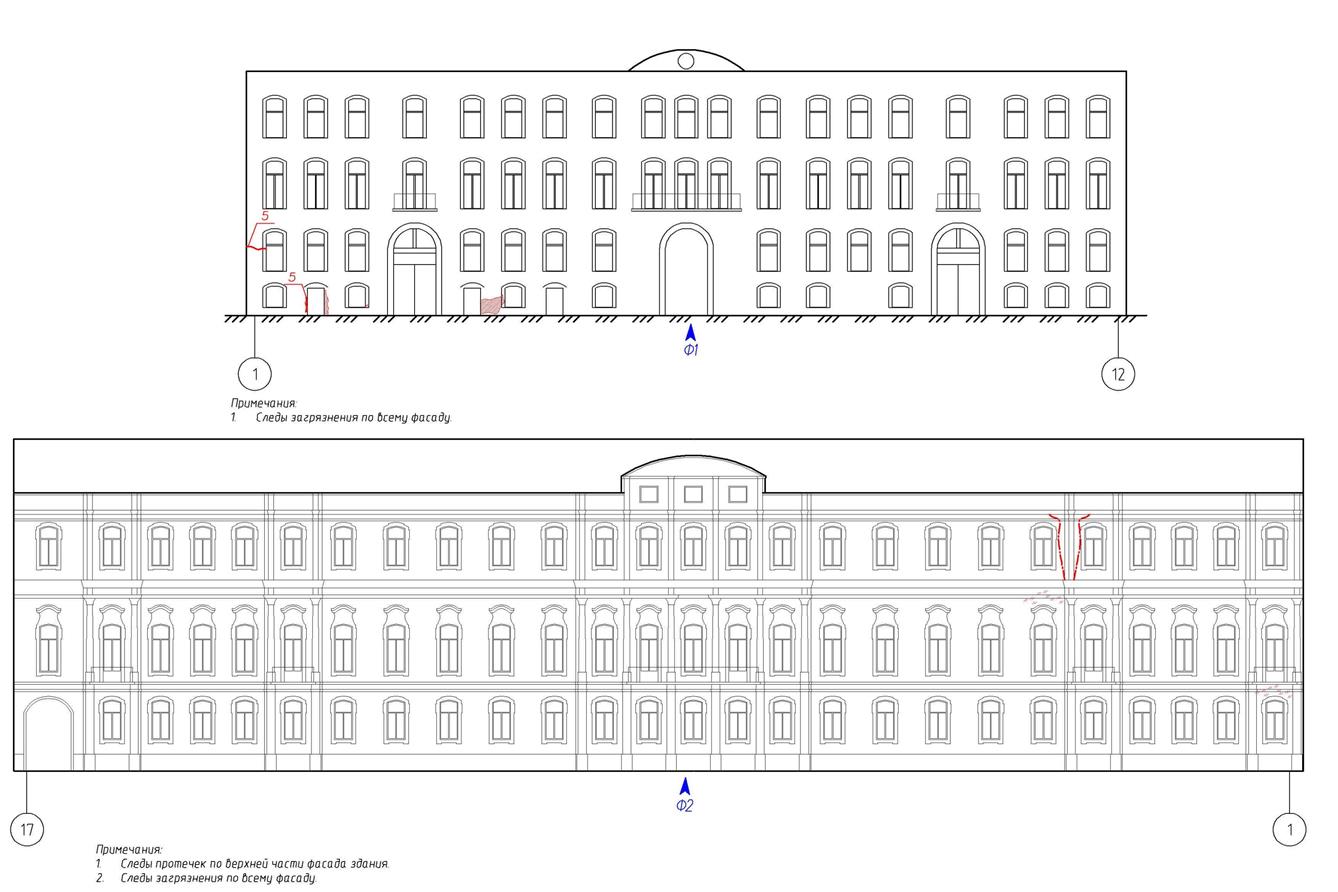

Рис 2. Фасады в осях А / 1-12 (вверху) и Л / 17-1 (внизу). Катры дефектов и повреждений

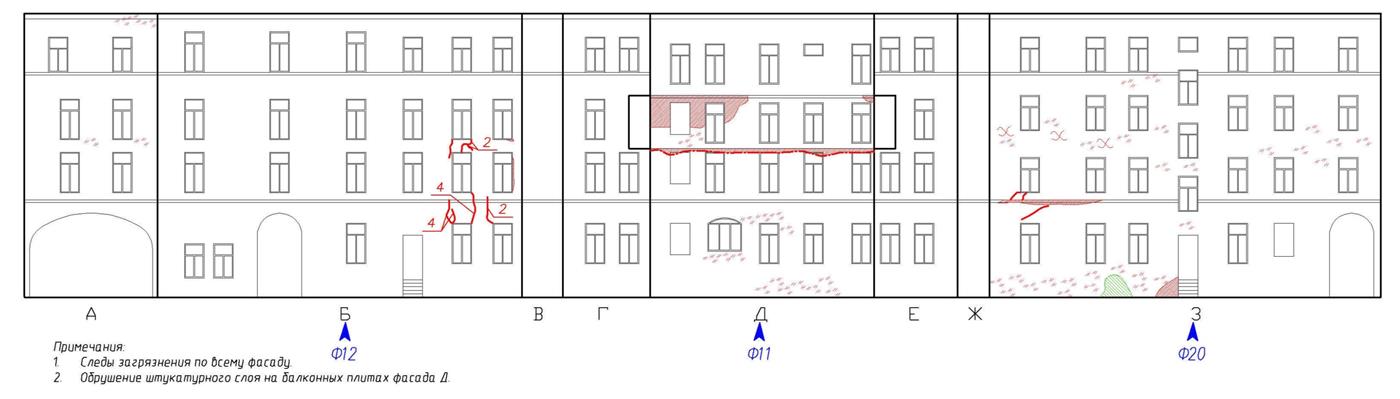

Рис 3. Развертка фасадов внутреннего двора видов А-З. Карта дефектов и повреждений


Рис 4. Развертка фасадов внутреннего двора видов И-К (вверху) и Л-М (внизу). Карты дефектов и повреждений


Рис 5. Развертка фасадов внутреннего двора видов Н-О (вверху) и П-Р (внизу). Карты дефектов и повреждений


Рис 6. Развертка фасадов внутреннего двора видов С-Ч и Ш-Я. Карты дефетов и повреждений.


Ведомость дефектов и повреждений (фасады)

№ п/п Характеристика дефекта Место расположения дефекта




1. 2. 3.
1.Фасады
1. Вертикальные трещины по кирпичной стене, шириной раскрытия до 1 мм Участок фасада в осях «Ж-Ж’» (Вид И), (Фото №5)
Участок фасада в осях «В-Д» / «2» (Вид П)
2. Вертикальные трещины по кирпичной стене, шириной раскрытия от 1 до 5 мм Участок фасадав осях «А» / «1-2»
Участок фасада в осях «Ж-Ж’» (Вид Б), (Фото №12)
Участок фасада в осях «Ж’» / «5’-8’» (Вид К), (Фото №16)
Участок фасада в осях «В» / «11-2» (Вид О)
Участок фасада в осях «13-15» (Вид С)
Участок фасада в осях «Ж’-Е» / «15» (Вид Ф)
Участок фасада в осях «15-13» (Вид Ц)
Участок фасада по оси «Ж» (Вид Я)
3. Вертикальные трещины по кирпичной стене, шириной раскрытия более 5 мм Участок фасада в осях «Ж’» / «5’-8’» (Вид К), (Фото №8)
Участок фасада в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада в осях «13-15» (Вид С), (Фото №15)
Участок фасада в осях «15-13» (Вид Ц)
4. Наклонные трещины по кирпичной стене, шириной раскрытия до 1 мм Участок фасада в осях «З-Ж» (Вид З), (Фото №20)
Участок фасада в осях «Ж-Ж’» (Вид И), (Фото №5)
Участок фасада в осях «Д-В» / «10’» (Вид Н)
Участок фасада в осях «В-Д» / «2» (Вид П)
Участок фасада в осях «Е-Ж’» / «13» (Вид Ч), (Фото №9)
Участок фасада по оси «2» (Вид Ю)
5. Наклонные трещины по кирпичной стене, шириной раскрытия от 1 до 5 мм Участок фасада в осях «Ж-Ж’» (Вид Б), (Фото №12)
Участок фасада в осях «Ж’» / «5’-10’» (Вид К), (Фото №16)
Участок фасада в осях «З-Ж» / «10’» (Вид Л), (Фото №4)
Участок фасада в осях «В» / «11-2» (Вид О)
Участок фасада по оси «Д» (Вид Р)
Участок фасада в осях «13-15» (Вид С), (Фото №15)
Участок фасада в осях «Ж’-Е» / «15» (Вид Ф), (Фото №17)
Участок фасада в осях «Ж’-Е» / «15» (Вид Х), (Фото №10, 17)
Участок фасада в осях «15-13» (Вид Ц), (Фото №10)
Участок фасада в осях «15-13» (Вид Э), (Фото №19)
Участок фасада по оси «2» (Вид Ю)
Участок фасада по оси «Ж» (Вид Я)
6. Вертикальные трещины по кирпичной стене, шириной раскрытия более 5 мм Участок фасада в осях «Ж’» / «5’-10’» (Вид К), (Фото №8
Участок фасада в осях «З-Ж» / «10’» (Вид Л), (Фото №4)
Участок фасада в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада по оси «Д» (Вид Р)
Участок фасада в осях «13-15» (Вид С), (Фото №15)
Участок фасада в осях «15-13» (Вид Ц), (Фото №10)
Участок фасада в осях «Е-Ж’» / «13» (Вид Ч), (Фото №9)
Участок фасада в осях «15-13» (Вид Э), (Фото №19)
7. Горизонтальные трещины по кирпичной стене Участок фасадав осях «А» / «1-2»
Участок фасада в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада в осях «13-15» (Вид С), (Фото №15)
8. Хаотические трещины по штукатурному слою Участок фасада в осях «З-Ж» (Вид З)
Участок фасада в осях «Ж-Ж’» (Вид И), (Фото №5)
Участок фасада в осях «Ж’» / «5’-10’» (Вид К), (Фото №8, 16)
Участок фасада в осях «З-Ж» / «10’» (Вид Л), (Фото №4)
Участок фасада в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада в осях «Д-В» / «10’» (Вид Н)
Участок фасада в осях «В» / «11-2» (Вид О)
Участок фасада в осях «В-Д» / «2» (Вид П)
Участок фасада по оси «Д» (Вид Р)
Участок фасада в осях «13-15» (Вид С), (Фото №15)
Участок фасада в осях «Ж’-Е» / «15» (Вид Ф), (Фото №17)
Участок фасада в осях «15-13» (Вид Ц), (Фото №10)
Участок фасада в осях «15-13» (Вид Э), (Фото №19)
Участок фасада по оси «2» (Вид Ю)
Участок фасада по оси «Ж» (Вид Я)
9. Обрушение штукатурного слоя Участок фасада в уровне первого этажав осях «А» / «1-4»
Участок окна 2-го этажа в осях «Ж-Ж’» (Вид Б), (Фото №12)
Участок фасада в уровне 3-го этажа по оси «И» (Вид Д), (Фото №11)
На балконных плитах фасада расположенного по оси «И» (Вид Д), (Фото №11)
Участок фасада между 1-м и 2- м этажами в осях «З-Ж» (Вид З), (Фото №20)
Участок фасада в уровне 1-го этажа в осях «З-Ж» (Вид З), (Фото №20)
Участок фасада в уровне 4-го этажа в осях «Ж’» / «5’-10’» (Вид К), (Фото №8,16)
Участок фасада в осях «З-Ж» / «10’» (Вид Л), (Фото №4)
Участок фасада в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада в осях «Д-В» / «10’» (Вид Н)
Участок фасада в осях «В» / «11-2» (Вид О)
Участок фасада в осях «В-Д» / «2» (Вид П)
Участок фасада по оси «Д» (Вид Р)
Участок фасада в осях «13-15» (Вид С), (Фото №15)
Участок фасада в осях «Ж’-Е» / «15» (Вид Ф), (Фото №17)
Участок фасада в осях «15-13» (Вид Ц), (Фото №10)
Участок фасада в осях «Е-Ж’» / «13» (Вид Ч) (Фото №9)
Участок фасада в осях «Ж-Е» / «13» (Вид Ш)
Участок фасада по оси «2» (Вид Ю)
Участок фасада по оси «Ж» (Вид Я)
10. Отслоение окрасочного слоя Участок фасада в уровне 1-го и 2-го этажей в осях «Л» / «17-1»
Участок фасада в уровне 2-го и 4-го этажей по оси «Ж» (Вид А)
Участок фасада по оси «И» (Вид Д), (Фото №11)
Участок фасада в осях «З-Ж» (Вид З), (Фото №20)
Участок фасада в осях «Ж-Ж’» (Вид И), (Фото №5)
Участок фасада в осях «Ж’» / «5’-10’» (Вид К), (Фото №8,16)
Участок фасада в осях «З-Ж» / «10’» (Вид Л), (Фото №4)
Участок фасада в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада в осях «Д-В» / «10’» (Вид Н)
Участок фасада в осях «В» / «11-2» (Вид О)
Участок фасада в осях «В-Д» / «2» (Вид П)
Участок фасада по оси «Д» (Вид Р)
Участок фасада в осях «13-15» (Вид С), (Фото №15)
Участок фасада в осях «Ж’-Е» / «15» (Вид Ф) (Фото №17)
Участок фасада в уровне 5-го этажа в осях «15-13» (Вид Ц), (Фото №10)
Участок фасада в осях «Е-Ж’» / «13» (Вид Ч) (Фото №9)
Участок фасада в осях «Ж-Е» / «13» (Вид Ш)
Участок фасада в осях «15-13» (Вид Э), (Фото №19)
Участок фасада по оси «2» (Вид Ю) (Фото №13)
Участок фасада по оси «Ж» (Вид Я)
11. Выпадение кирпичей из тела кладки Участок фасада в осях «Ж’» / «5’-8’» (Вид К), (Фото №8,16)
Участок фасада над оконным проемом 4-го этажа в осях «З-Ж» / «10’» (Вид Л), (Фото №4)
Участок фасада над оконным проемом 4-го этажа в осях «Ж» / «10’-5’» (Вид М), (Фото №3,6, 7, 17)
Участок фасада над оконным проемом 4-го этажа по оси «Д» (Вид Р)
Участок фасада в уровне цоколя в осях «13-15» (Вид С), (Фото №15)
12. Следы замачивания и биоповреждения кирпичной кладки стен Участок фасада в уровне цоколя в осях «З-Ж» (Вид З), (Фото №20)
Участок фасада в уровне 1-го и 4-го этажей в осях «В» / «11-2» (Вид О)
Участок фасада в уровне 1-го этажа в осях «В-Д» / «2» (Вид П)
Участок фасада в уровне цоколя по оси «Д» (Вид Р)
Участок фасада в уровне цоколя в осях «13-15» (Вид С), (Фото №15)
Участок фасада в уровне 1-го этажа в осях «Ж’-Е» / «15» (Вид Ф), (Фото №17)
Участок фасада в уровне 1-го этажа в осях «Ж’-Е» / «15» (Вид Х), (Фото №10, 17)
Участок фасада в уровне 1-го этажа в осях «15-13» (Вид Ц)
Участок фасада в уровне 1-го этажа в осях «Е-Ж’» / «13» (Вид Ч)
13. Следы замачивания Участок фасада в уровне 3-го этажа в осях «Л» / «17-1»
Участок фасада над 2-м этажом по оси «И» (Вид Д), (Фото №11)
Участок фасада в уровне 5-го этажа в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада в уровне 5-го этажа в осях «Д-В» / «10’» (Вид Н)
Участок фасада в уровне 3-го этажа в осях «В» / «11-2» (Вид О)
Угол фасадов в осях «Г-Д» / «Д» (Вид П и Р)
Участок фасада в уровне 5-го этажа по оси «Д» (Вид Р)
Участок фасада в уровне 5-го этажа в осях «15-13» (Вид Ц)
14. Вывал заделки швов Участок фасада над оконным проемом 4-го этажа в осях «Ж» / «10’-5’» (Вид М), (Фото №3, 6, 7, 17)
Участок фасада между 2-м и 3-м этажами в осях «15-13» (Вид Э)










Фотофиксация дефектов по фасадам здания
Фото №1. Общий вид фасада по ул. Миллионной в осях «1-12/А».
Фото №2. Общий вид фасада по Дворцовой Набережной в осях «1-17/Л’».






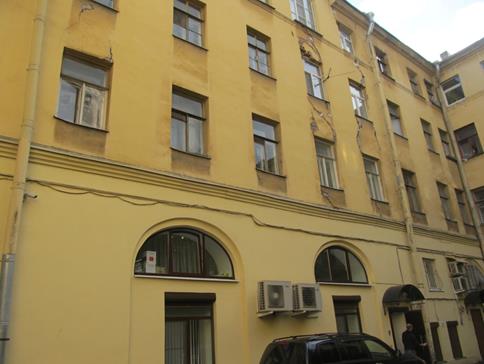

Фото №3. Участок фасада в осях «5’-8’/Ж».(Вид М) Трещины шириной раскрытия до 60 мм, обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.

Фото №4. Участок фасада в осях «10’/Ж-Ж’» (Вид Л). Обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.
Фото №5. Участок фасада в осях «5’/Ж-Ж’» (Вид И). Следы замачивания, шелушение окрасочного слоя.
Фото №6. Участок фасада в осях «5’-10’/Ж» (Вид М). Трещины шириной раскрытия до 60 мм, обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.

Фото №7. Участок фасада в осях «5’-8’/Ж» (Вид М). Выпадение отдельных кирпичей, трещины шириной раскрытия до 60 мм, обрушение штукатурного слоя шелушение, окрасочного слоя, следы замачивания.
Фото №8. Участок фасада в осях «5’-8’/Ж-З» (Вид К). Выпадение отдельных кирпичей, трещины шириной раскрытия до 50 мм, обрушение штукатурного слоя, шелушение окрасочного слоя.
Фото №9. Участок фасада в осях «13/Ж-Ж’» (Вид Ч). Трещины шириной раскрытия до 65 мм, обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.
Фото №10. Участок фасада в осях «13-15/Е-Ж» (Вид Ц, Х). Обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.



Фото №11 Участок фасада в осях «1-5’/Ж-З» (Вид Д). Обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.
Фото №12 Участок фасада в осях «1-5’/Ж-Ж’» (Вид Б). Трещины шириной раскрытия до 4 мм, следы замачивания.



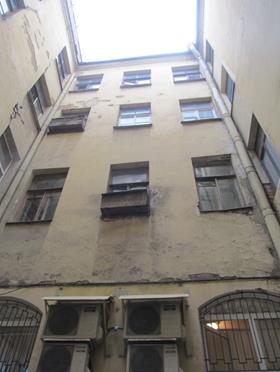

Фото №13 Участок фасада в осях «1-5’/Е-Ж» (Вид Ю). Обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.
Фото №14 Участок фасада в осях «1-5’/Е-Ж» (Вид Ш). Обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.



Фото №15 Участок фасада в осях «13-16/Ж-Ж’» (Вид С). Выпадение отдельных кирпичей, трещины шириной раскрытия до 8 мм, обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.

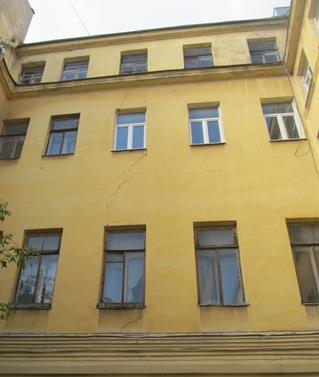

Фото №16 Участок фасада в осях «8’-10’/Ж-Ж’» (Вид К). Трещины шириной раскрытия до 3 мм, шелушение окрасочного слоя, следы замачивания.



Фото №17 Участок фасада в осях «8’-10’/Ж» (Вид М). Трещины шириной раскрытия до 10 мм, обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.

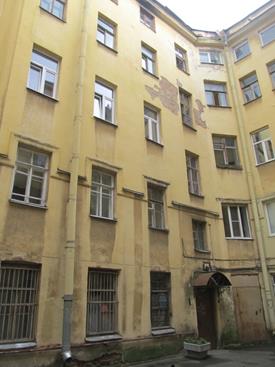

Фото №18 Участок фасада в осях «13/Ж-Ж’» (Вид Ф, Х). Обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.



Фото №19 Участок фасада в осях «1-5’/Е» (Вид Э). Трещины шириной раскрытия до 8 мм, обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.

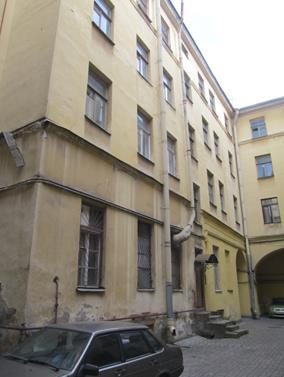

Фото №20 Участок фасада в осях «1-5’/Ж-Ж’» (Вид З). Обрушение штукатурного слоя, шелушение окрасочного слоя, следы замачивания.

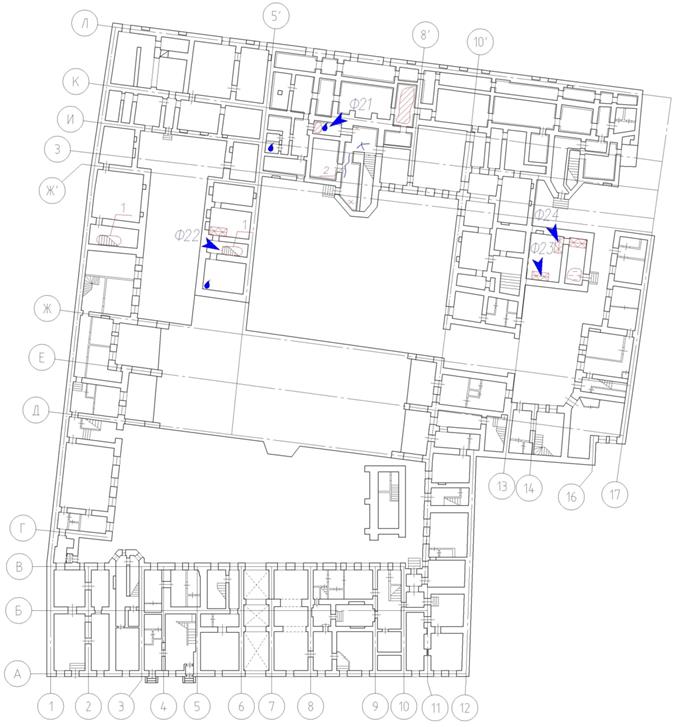

Рис. 7План подвала, цокольного и 1-го этажа.


Рис. 8 План 1-2-го этажа, фрагменты лестниц здания.


Рис. 9Фрагменты планов здания.


Рис. 10 План чердака и мансарды.
