Установка для виробництва вибухлих хлібців
Призначена для виробництва вибухлих хлібців із зерна пшениці, рису, сориза, гречки і т.д.
Застосовується в цехах малої потужності по виробництву сухих сніданків.
ТЕХНІЧНА ХАРАКТЕРИСТИКА
Продуктивність, шт/год, -1000
Діаметр брикету, мм - 70
Висота, мм - 12
Місткість приймальних
бункерів, л -3×7,2=21,6
Установлена потужність, кВт - 10,0
у тому числі: електронагрівачі -6,0
електродвигун - 4,0
Робочий тиск у гідросистемі, МПа - 7-9
Обсяг олії, що заливається, л - 40
Габарити, мм - 1900×1000×900
Маса, кг - 460

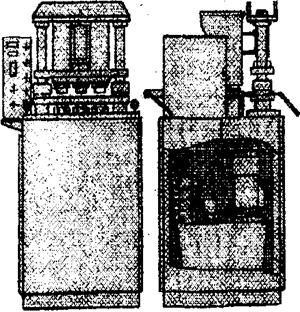

Установка складається з наступних вузлів: Станини, агрегату гідравлічного, направляючих стійок, верхньої і нижньої плит, плити матриці, рухливої плити, верхнього і нижнього пуансонів, гідроциліндрів, трьох завантажувальних бункерів і пульта керування.
Робота установки полягає в наступному: у приймальні бункери засипається зерно, включається циліндр подовжнього ходу і проштовхує три порції зерна до отворів матриці.
Шток верхнього циліндра опускається вниз, і пуансон стискає порцію зерна. Температура пуансонів підтримується в межах 280 - 300 °С автоматично. Після стиску здійснюється тимчасова витримка близько 2 - 3 сек. Потім верхній пуансон під дією пружини різко піднімається нагору на висоту формованого брикету. Після розгерметизації робочого обсягу і тимчасової витримки 1 - 2 сек. відбувається вибух зерен і формування брикету (щільне заповнення робочого обсягу). Потім пуансон піднімається у верхнє граничне положення і здійснюється наступний цикл. Тривалість циклу - 10 - 12 сек.
