Технико-экономические обоснование выбора системы управления







Технико-экономическое сравнение вариантов производится сравнением приведенных годовых затрат. Выбирается для сравнения два варианта проектирования электроснабжения.

Рассматривается два варианта выполнения подстанции:

а) вариант 1- с двумя трансформаторами типа ТРДН-26000/35;

б) вариант 2- с двумя трансформаторами типа ТРДН-32000/35.

В соответствии с методикой технико-экономических расчетов в энергетике суммарные приведенные затраты Зг, тыс.руб., рассчитываются по формуле



Зг = Ен×К + Иг, (95)

где Ен – нормативный коэффициент эффективности капитальных вложений, принимаемый в энергетике равным 0,12;

К – капитальные вложения, млн. руб.;

Иг – ежегодные издержки производства, млн. руб.

Определение капитальных вложений

Капиталовложения наиболее точно определяются по сметам, составленным по прейскурантам ценам на строительство объектов электроснабжения. Однако для выявления наиболее экономичного варианта капиталовложений с достаточной степенью точности можно подсчитать по укрупненным показателям (стоимость ячейки распределительного устройства, подстанции, 1 км электрической линии и т.п.), что значительно упрощает расчеты. Капитальные вложения в электрические сети К, млн.руб., при питании от энергосистемы в общем случае определяют по формуле



К = åК л10 + Кл35 + åКкру 10 + åКкру 35 + Кт + Квл, (96)



где Кл – капитальные вложения при сооружении электрических линий, млн. руб.;

åКкру 10 – суммарные капитальные вложения на сооружение КРУ 10 кВ, млн руб.;

åКкру 35 – суммарные капитальные вложения на сооружение КРУ 6 кВ, млн. руб.;

Кт – капитальные затраты на трансформаторы, млн. руб.;

КОРУ110 - суммарные капитальные вложения на сооружение ОРУ 110кВ, млн. руб.;

КВЛ- капитальные затраты на воздушные линии, млн. руб.

Капитальные затраты на трансформаторы Кт, млн.руб., вычисляются по формуле



Кт = kот ×nт×k, (97)

где kот – стоимость трансформаторов и монтажных работ, млн. руб.;

nт – количество трансформаторов;

k = 100 – коэффициент повышения цен.



Кт(1) = 12,5×2×100 = 2500 млн. руб.

Кт(2) = 11×2×100 = 2200 млн. руб.



Капитальные затраты на воздушные линии 110 кВ Квл, млн.руб., определяются по формуле



Квл = kол× l ×k, (98)



где l – длина линии, км;

kол – стоимость 1 км линии с учетом стоимости прокладки кабеля, млн. руб.



Квл = 5×21×100 = 10500 млн. руб.



Капитальные затраты на кабельные линии 10 кВ Кл, млн.руб., вычисляются по формуле



КЛ = kол× l ×k, (99)



где l – длина линии, км;

kол – стоимость 1 км линии с учетом стоимости прокладки кабеля, млн.руб.



КЛ(1)= 100×(0,71×1+0,84×1+1,25×1+0,47×1+0,65×1+0,95×1+1,1×1+0,65∙1+0,85∙1+ +0,95∙1+0,4∙1+0,6∙1+1,15∙1+1∙1+0,4∙1+0,55∙1) = 1322 млн.руб.

КЛ(2) = 100×(0,71×1+0,84×1+1,25×1+0,47×1+0,65×1+0,95×1+1,1×1+0,65∙1+0,85∙1+ +0,95∙1+0,4∙1+0,6∙1+1,15∙1+1∙1+0,4∙1+0,55∙1) = 1322 млн.руб.



Капитальные затраты на кабельные линии 6 кВ Кл, млн.руб.



КЛ(1) =100×(1,35×1,2+1,2×1,2+1,4×1,2+1,6×1,2+1,6∙1,2+

+1,4∙1,2+3,2∙1,2+0,65∙1,2) = 1488 млн.руб.

КЛ(2) =100×(1,35×1,2+1,2×1,2+1,4×1,2+1,6×1,2+1,6∙1,2+

+1,4∙1,2+3,2∙1,2+0,65∙1,2) = 1488 млн.руб.



Суммарные капитальные затраты на сооружение 10 кВ åК10, млн.руб., вычисляются по формуле



åКкру10 = kкру10×nв×k, (100)



где kкру10 – стоимость и монтаж одной ячейки КРУ 10 кВ, млн. руб.;

nв – количество ячеек.



åКкру10(1) = 1,2×17×100 = 2040 млн. руб.

åКкру10(2) = 1,2×17×100 = 2040 млн. руб.



Суммарные капитальные затраты на сооружение КРУ 6 кВ



åКкру 6 = kкру 6×nв×k



где kкру 6 – стоимость и монтаж одной ячейки КРУ 6 кВ, тыс. руб.;

nв – количество ячеек.



åКкру 6(1) = 1,2×8×100 = 960 млн.руб.

åКкру 6(2) = 1,2×8×100 = 960 млн.руб.



Суммарные капитальные затраты на сооружение ОРУ 110 кВ åКору110, млн.руб., вычисляются по формуле



åКору110 = kоб ×n×k, (101)



где kоб – стоимость оборудования и монтажных работ, млн. руб.;

nт – количество оборудования;

k = 100 – коэффициент повышения цен.



åКору110 = 100×(1,5×8+0,55×2+0,4×6+0,45×6) = 1820 млн. руб.

åКору110 = 100×(1,5×8+0,55×2+0,4×6+0,45×6) = 1820 млн. руб.

К = 1820+960+2040+1488+1322+10500+2500 = 20630 млн. руб.

К = 1820+960+2040+1488+1322+10500+2200 = 20330 млн. руб.



10.1.2 Определение ежегодных эксплуатационных издержек производства. Выбор эффективного варианта

Ежегодные издержки производства, представляющие собой сумму всех отчислений и расходов, связанных с эксплуатацией данной электроустановки, для каждого звена системы, Иг, млн.руб., определяются по формуле



Иг = Иа + ИDW + Иэ, (102)



где Иа – амортизационные отчисления на восстановление (реновацию) и капитальный ремонт оборудования, млн. руб.;

ИDW – стоимость потерянной электроэнергии, млн. руб.;

Иэ – расходы на эксплуатацию, включающие заработную плату, общественные расходы и расходы на текущий ремонт, млн. руб.

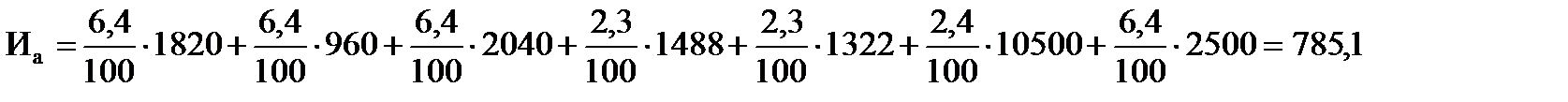

Амортизационные отчисления Иа, млн.руб., вычисляются по формуле



, (103)



где ра - норма амортизационных отчислений.



млн.руб.

млн.руб.



Ежегодные издержки на покрытие потерь электроэнергии в звеньях электрической сети И, млн.руб., вычисляются по следующим формулам:

а) в трансформаторах:

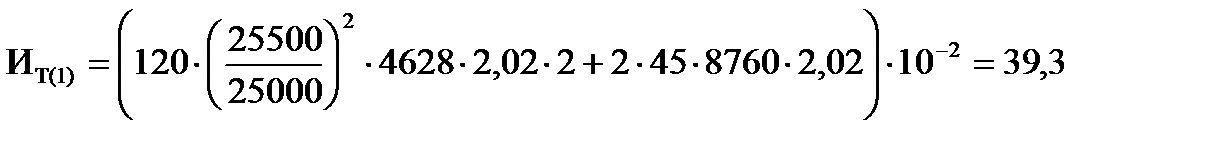

, (104)



где t - время наибольших потерь, ч;

n – количество трансформаторов;

t – часов работы трансформатора за год, ч;

х. – потери мощности при холостом ходе трансформатора (потери мощности в стали трансформатора), кВт;

к – потери мощности короткого замыкания трансформатора (потери мощности в меди трансформатора), кВт;

Цт.м, Цт.с – удельные затраты на возмещение потерь электроэнергии соответственно меди и стали трансформатора, млн. руб./(кВт×ч).



млн. руб.

млн. руб.





б) в электрической линии:



, (105)



где r - активное удельное сопротивление 1 км кабельной линии, Ом/км.



млн. руб.



Стоимость потерь электроэнергии ИW, млн.руб.



ИDW1 = 66,291 + 0,449 = 66,74 млн. руб.

ИDW2 = 39,3 + 0,449 = 39,75 млн. руб.



Расходы на эксплуатацию Иэ, млн.руб., определяют по формуле



Иэ = g×nу.е., (106)



где g = 35 тыс. руб./у.е. – годовые расходы на обслуживание одной условной единицы;

nу.е. – число условных единиц, в которые оценивается данный элемент электроустановки.



nу.е. = nл + nтр + nкру



nу.е(1) = 21×0,8 + 13,22×2,1 + 12,4×2,1 + 2×10 + 17×2,4 + 8×2,4 = 139,6 у.е.

Иэ(1) = 0,035×139,6 = 4,886 млн. руб.

nу.е(2) = 21×0,8 + 13,22×2,1 + 12,4×2,1 + 2×10 + 17×2,4 + 8×2,4 = 139,6 у.е.

Иэ(2) = 0,035×139,6 = 4,886 млн. руб.



Ежегодные издержки производства Иг, млн.руб.



Иг(1) = 785,1 + 66,74 + 4,886 = 856,73 млн. руб.

Иг(2) = 765,9 + 39,75 + 4,886 = 810,6 млн. руб.



Приведенные годовые затраты для системы электроснабжения:



Зг(1) = 0,12×20630 + 856,73 = 3332,33 млн. руб.

Зг(2) = 0,12×20330 + 810,6 = 3250,2 млн. руб.



Превышение годовых затрат ∆Зг1, млн. руб., вычисляется по формуле



∆Зг1 = Зг1 - Зг2, (107)



∆ЗГ1 = 3332,33 – 3250,2 = 82,13 млн. руб.



В процентах ∆Зг1% к затратам по первому варианту



∆Зг1% = (∆Зг1 / Зг2 )·100%



∆Зг1% = (82,13/3250,2)·100% = 2,53%



Таблица 11 – Технико-экономические показатели подстанции

Наименование показателя Единицы измерения I вариант II вариант
Капитальные затраты, в том числе на: трансформаторы кабельные линии 10кВ кабельные линии 35кВ КРУ 10 кВ КРУ 35 кВ ОРУ 110кВ млн. руб.
Амортизационные отчисления млн. руб. 785,1 765,9
Потери электроэнергии в трансформаторах млн. руб. 66,291 39,3
Потери электроэнергии в кабельных линиях млн. руб. 0,449 0,449
Стоимость потерь электроэнергии млн. руб. 66,74 39,75
Расходы на эксплуатацию млн. руб. 4,886 4,886
Годовые издержки производства млн. руб. 856,13 810,6
Годовые приведенные затраты млн. руб. 3332,33 3250,2



Таким образом, приведенные годовые затраты по сравниваемым вариантам отличаются не более чем на 5%. К исполнению принимается первый вариант, имеющий преимущества технического и экологического характера.
