Замечания к расчетам надежности систем с резервированием





Расчет количественных характеристик надежности систем с резервированием отдельных элементов или групп элементов во многом определяется видом резервирования. Здесь рассматриваются схемы расчетов для самых распространенных случаев простого резервирования, к которым путем преобразований может быть приведена и структура смешенного резервирования. При этом расчетные зависимости получены без учета надежности переключающих устройств, обеспечивающих перераспределение нагрузки между основными и резервными элементами (т. е. для “идеальных” переключателей). В реальных условиях введение переключателей в структурную схему необходимо учитывать и в расчете надежности систем.

Расчёт систем с нагруженным резервированием осуществляется по формулам последовательного и параллельного соединения элементов аналогично расчету комбинированных систем. При этом считается, что резервные элементы работают в режиме основных как до, так и после их отказа, поэтому надёжность резервных элементов не зависит от момента их перехода из резервного состояния в основное и равна надежности основных элементов.

При нагруженном резервировании резервные элементы расходуют свой ресурс, имеют одинаковое распределение наработок до отказа и интенсивность отказов основных λо и резервных λр элементов одинакова (λо = λр).

При нагруженном резервировании различие между основными и резервными элементами часто условное. Для обеспечения нормальной работы (сохранения работоспособности) необходимо, чтобы число работоспособных элементов не становилось меньше минимально необходимого.

Кратность резервирования может быть определена несколько иначе, чем в п. 6.6.1.

Пусть n – число однотипных элементов в системе; r – число элементов, необходимых для функционирования системы.

Кратность резервирования – соотношение между общим числом однотипных элементов и элементов, необходимых для работы системы:



k = (n - r)/r.

Кратность резервирования может быть целой, если r = 1, или дробной, если r > 1.

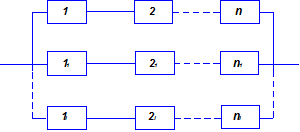

Для системы с последовательным соединением n элементов (рис. 5.1) при общем резервировании с кратностью k (рис. 6.4, а)

(6.28)

Приведенная формула (6.28) идентична формуле (6.1).

В частности, при дублировании (k=1)

. (6.29)

При раздельном резервировании (рис. 6.4,б)

, (6.30)

а при раздельном дублировании (k=1)

. (6.31)

Рис. 6.4 Общее (а) и раздельное (б) нагруженное резервирование



Тогда коэффициенты выигрыша надежности по вероятности безотказной работы при дублированиизапишутся в виде:

, (6.32)

откуда следует, что раздельное резервирование эффективнее общего (например, для системы из трех одинаковых элементов при , , .

При ненагруженном резервировании резервные элементы последовательно включаются в работу при отказе основного, затем первого резервного и т.д. (рис.6.5), поэтому надежность резервных элементов зависит от момента их перехода в основное состояние. При ненагруженном резервированиирезервные элементы не подвергаются нагрузке, их показатели надежности не изменяются и они не могут отказать за время нахождения в резерве, т. е. интенсивность отказов резервных элементов λр = 0.

Такое резервирование в различных ТС встречается наиболее часто, так как по сути оно аналогично замене отказавших элементов и узлов на запасные.





Если резервные элементы до их включения абсолютно надежны, то для системы с ненагруженным резервированием кратности k (всего элементов k+1)

, (6.33)

то есть вероятность отказа в (k+1)! раз меньше, чем при нагруженном (параллельном соединении, см. формулу (6.35)).

Для идентичных по надежности основного и резервного элементов

. (6.34)

При экспоненциальном распределении наработки (простейшем потоке отказов) в случае можно воспользоваться приближенной формулой:

. (6.35)

При ненагруженном резервировании средняя наработка на отказ

, (6.36)

а для идентичных элементов T0 = nT0i

Примеры ненагруженного резервирования (рисунок 6.7):





рис. 6.7 ненагруженное резервирование



Резервные элементы включаются в работу только после отказа основных элементов. Переключение производится вручную или автоматически (автоматически – включение резервных машин и элементов в энергетике, в бортовых сетях судов и самолетов и т. д.; вручную – замена инструмента или оснастки при производстве, включение эскалаторов в метро в часы «пик» и т. д.).

Если рассмотреть два характерных вида резервирования (рис. 6.8), то очевидно, что при равенстве числа основных и резервных элементов ненагруженный резерв обеспечивает большую надежность. Но это справедливо только тогда, когда перевод резервного элемента в работу происходит абсолютно надежно. Выполнение этого условия связано со значительными техническими трудностями или является иногда нецелесообразным по экономическим или техническим причинам.



рис. 6.8 нагруженное и ненагруженное резервирование



Облегченное резервирование используется при большой инерционности переходных процессов, происходящих в элементе при его переходе из резервного в основной режим, и нецелесообразности применения нагруженного резервирования из-за недостаточного выигрыша в надежности.

Очевидно, облегченный резерв занимает промежуточное положение между нагруженным и ненагруженным. Интенсивность отказов резервных элементов λр ниже, чем у основных λо, т. е. λо > λр.

Точные выражения для расчета надежности систем при облегченном резервировании весьма громоздки и неоднозначны, однако при экспоненциальном распределении наработки справедлива приближенная формула:

(6.37)

где λo - интенсивность отказов элементов в облегченном режиме, k - кратность резервирования.

Разновидностью ненагруженного резервирования является скользящее резервирование, когда один и тот же резервный элемент может быть использован для замены любого из элементов основной системы.

Скользящее резервирование используется для резервирования нескольких одинаковых элементов системы одним или несколькими одинаковыми резервными (рис. 6.3, здесь все элементы идентичны, а элемент 4 - избыточный). Очевидно, отказ системы произойдет, если из общего количества идентичных элементов (основных и резервных) число отказавших превышает число резервных. Поэтому скользящее резервирование считается активным с дробной кратностью. Расчет вероятности безотказной работы систем со скользящим резервированием аналогичен расчету систем типа “m из n”.

Пример 6.3.Определить безотказность системы, состоящей из двух последова­тельно соединенных элементов и с одним резервным элементом. Элементы системы взаимозаменяемы. Вероятность безотказной работы элементов извест­на Р(А) = 0,9; Р(В) = 0,8; Р(R) = 0,95. Схема изображена на рис. 6.9.











Резерв





Рис.6.9 Схема для определения безотказной работы системы

с резервным элементом.



Решение. Вероятность безотказной работы системы без резерва

Р = Р(А) × Р(В) = 0,9×0,8 = 0,72

Для определения вероятности безотказности системы необходимо рассмот­реть все возможные состояния системы. Определить вероятность каждого со­стояния системы, затем значения вероятностей, при которых система работо­способна, сложить, и это будет вероятность безотказной работы системы (в данном случае оценка безотказности системы проводится таким же методом, как и для сложных систем). Вычисления записываются в табл. 6.1. Таким образом, вероятность безотказной работы системы, состоящей из двух последовательно соединенных элементов и с одним резервным, равна 0,967.

Данным методом можно определить вероятность безотказной работы любой технической системы с любым возможным подключением ре­зерва, однако это требует довольно громоздких вычислений, правильность ко­торых легко проверяется.





Значения вероятностей состояния системы

Таблица 6.1

№ п/п Состояние системы Вероятность Отметка о работоспособном состоянии
0,9×0,8×0,95=0,684 +
0,1×0,8×0,95=0,076 +
0,9×0,2×0,95=0,171 +
0,9×0,8×0,05=0,36 +
0,1×0,2×0,95=0,019 -
0,1×0,8×0,05=0,004 -
0,9×0,2×0,05=0,009 -
0,1×0,2×0,05=0,001 -
    ∑=1,00 0,967



Таким образом, количественная оценка вероятности отказа системы требует довольно сложной работы, особенно систем, состоящих из большого количест­ва элементов.

Рассмотренный метод оценки безопасности системы можно назвать индук­тивным. При анализе математической модели вначале вычисляют вероятности состояний системы для всех возможных отказов элементов системы, затем определяют влияние отказа каждого элемента или комбинации элементов на работоспособность системы. При таком подходе случайный пропуск неработо­способных состояний системы маловероятен. Однако метод очень трудоемок, приходится рассматривать все возможные варианты.

При дедуктивном методе оценке безотказности системы создание математи­ческой модели начинают с выделения одного или нескольких наиболее опасных неработоспособных состояний системы. Переход в каждое из этих состояний, т. е. опасный отказ системы, считается завершающим (главным) событием, которое происходит в результате появления определенных сочетаний первичных событий – отказов отдельных элементов, неправильных действий людей и т. д. Условия, при которых возникает рассматриваемое завершающее событие (опасный отказ системы), сводят в логическую схему, которую изображают в виде ориентированного графа с ветвящейся структурой – «дерева неисправностей».

Контрольные вопросы



1. Какие виды резервирования существуют? В чем отличие нагруженного и ненагруженного резервирования?

2. Что такое кратность резервирования и в чем отличие целой и дробной кратности?

3. Что представляет собой ненагруженное резервирование и как случайная наработка до отказа системы связана со случайными наработками составляющих систему элементов?

4. Каковы основные допущения, принятые при расчете системы с ненагруженным резервированием?

5. К какому закону распределения стремится наработка до отказа системы при больших значениях кратности резервирования?

6. Проанализируйте, как изменяется вероятность безотказной работы системы с увеличением кратности резервирования?

7. При каких условиях ненагруженное резервирование становится значительно эффективнее нагруженного?

8. Что в надежности представляет облегченный резерв и видом какого резервирования он является?

9. Приведите логическую цепь вывода выражения ВБР системы с облегченным резервом?

Что представляет собой скользящее резервирование в надежности и видом какого резервирования оно является?



7 ОПАСНОСТИ ТЕХНИЧЕСКИХ СИСТЕМ И ЗАЩИТА ОТ НИХ



7.1 Анализ риска



Под опасностью подразумевается источник потенциального вреда или ситуация с потенциальной опасностью.

Опасности относят к четырем основным категориям, а именно:

1. природные опасности (природные явления; такие как землетрясения, молнии, наводнения и т. д.)

2. технические опасности, исходящие от промышленных сооружений, оборудования, транспортных систем, продукции различных видов промышленности и т. д.;

3. социальные опасности (болезни инфекционного характера, войны, диверсии и др.);

4. опасности, связанные с биологической природой человека (алкоголизм, курение, наркомания и т. п.).

Опасным событием называется такое событие, которое может нанести вред.

Риск определяется как сочетание вероятности события и его последствий. Термин «риск»применяется в случаях, когда возникает возможность отрицательных последствий.

Анализ риска – действия, выполняемые для определения вероятности и размеров вреда, наносимого людям, имуществу и окружающей среде.

Посредством анализа риска осуществляется поиск ответов на вопросы:

- какое опасное событие может произойти (идентификация опасности);

- какова вероятность этого события (определение частоты);

- каковы последствия опасного события (анализ последствий).

Процесс анализа риска, являющийся частью процесса управления риском, предусматривает такие этапы, как

- определение области применения;

- идентификацию опасности и предварительную оценку последствий;

- оценку величины риска;

- проверку результатов анализа;

- документальное обоснование;

- уточнение результатов анализа с учетом последних данных.

Содержание этапов определено стандартом [8].

Объектами анализа риска могут быть системы, единицы оборудования или изделий.

Под системой понимается составной объект любого уровня сложности, содержащий персонал, действия, материалы, оборудование, инструменты, средства обслуживания, программное обеспечение.

На разных этапах анализа риса используются процедуры оценки риска, оценка величины риска и оценивание риска.

Оценка риска – общий процесс анализа риска и оценивания риска

Оценка величины риска есть процесс присвоения значений вероятности и последствий риска.

Оценивание риска – процесс сравнения присвоенных в предыдущем шаге значений с критериями риска с целью определения его значимости.

Управление риском заключается в анализе риска, получении ответов на вопрос, как снизить риск путем выбора управляющих действий, их осуществления и контроля с целью сокращения гибели людей или ущерба их здоровью, урона имуществу и вреда окружающей среде.
