В пересечении двух многогранников получаются одна или две замкнутые пространственные ломаные линии, состоящие из отрезков прямых, пересекающихся между собой на ребрах многогранника.

В пересечении двух кривых поверхностей получаются в общем случае одна или две пространственные замкнутые плавные кривые (в частных случаях они распадаются на плоские кривые или даже прямые линии).

Строят линию пересечения по отдельным точкам. Общим способом построения этих точек является способ поверхностей посредников. Пересекая данные поверхности некоторой вспомогательной поверхностью и определяя линии пересечения ее с обеими данными поверхностями, в пересечении этих линий получают точки, принадлежащие искомой линии пересечения.

Выбирают посредники так, чтобы линии их пересечения с данными поверхностями были наиболее, простыми, например, прямыми или окружностями.

В зависимости от характера пересекающихся поверхностей в качестве посредников могут быть приняты плоскости частного положения, сферические поверхности и др.

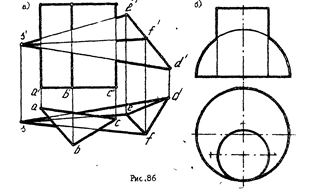

1. Построить проекции линии пересечения двух тел (рис.86 а,б).







2.* Построить три проекции линии взаимного пересечения двух поверхностей (рис .87).

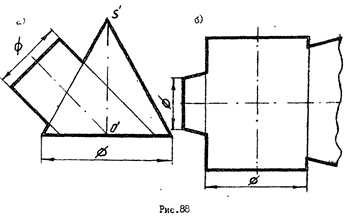

3*. Построить проекции линии пересечения двух тел (рис.88 а,б).






4.* Построить проекции линии пересечения конусе и тора (рис.89).



Рис. 89
