Диапазон регулирования. Плавность регулирования. Экономичность регулирования

Диапазон регулирования - отношение максимальной возможной скорости к минимальной при заданных изменениях момента нагрузки - рис. 2.8. Легко видеть, что одинаковым естественным характеристикам и изменениям момента могут соответствовать сильно различающиеся диапазоны регулирования, что связано с жесткостью искусственных характеристик.

6. а) б)

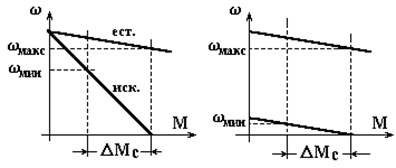

Рис. 2.8. К определению диапазона регулирования скорости

С жесткостью характеристик связан также еще один показатель - стабильность скорости на искусственных характеристиках. Она может быть низкая - рис. 2.8,а и высокая рис. 2.8,б; иногда требуется абсолютно жесткие характеристики (), иногда, напротив, нужны очень мягкие характеристики (регулирование момента).

Плавность регулирования - возможность получать искусственные характеристики, расположенные как угодно близко друг к другу, - плавное регулирование или, наоборот, возможность иметь лишь несколько фиксированных характеристик - ступенчатое регулирование.

Экономичность регулирования оценивается потерями энергии, сопровождающими тот или иной способ регулирования. Иногда экономичность удается грубо оценить, сравнивая полезную мощность с потребляемой из сети Р₁, т.е. определяя потери или вычисляя КПД в некоторой характерной точке:

. (2.6)

Значительно более серьезные и убедительные оценки экономичности регулирования при сравнении различных способов могут основываться на цикловом КПД

, (2.7)

определяемом с учетом конкретных условий работы привода за время цикла t_ц.
