Начение и конструкция ОД

Околоствольным двором называют совокупность капитальных горных выработок, примыкающих к шахтным и соединяющих к шахтным стволам и соединяющих их с главными и вентиляционными выработками.

В околоствольном дворе размещают различные камеры, предназначенные для обслуживания подземного хозяйства, транспортные ветви и вспомогательные выработки. Транспортная ветвь главного ствола называется скиповой, вспомогательного – клетевой. Часть ветви, по которой производят откатку порожних вагонеток, называется порожняковой. Ветвь, по которой осуществляется транспортирование руды, называется грузовой (главной) ветвью.

Околоствольные дворы по характеру движения рудных вагонов подразделяются на кольцевые и тупиковые.

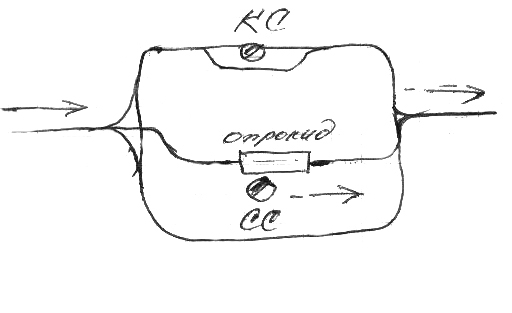

Рис.

Кольцевая нить

В кольцевых околоствольных дворах рудничные вагоны, поданные к стволу, возвращаются к квершлагу, двигаясь одной лобовой стенкой.

В тупиковых выработках околоствольного двора вагоны с рудой меняют направление движения – движутся вперед сначала одной лобовой стенкой, затем другой.
