Электронно-дырочный p-n переход и его основные свойства





КОНСПЕКТ ЛЕКЦИЙ

по дисциплине «Электроника и микропроцессорная техника» для специальности ТМЗ

Могилев, 2007

Раздел 1. Полупроводниковые приборы

Электронно-дырочный p-n переход и его основные свойства.



Электропроводность твердых тел объясняется движением свободных электронов, т.е. электронов, утративших валентную связь с ядрами атомов. По электропроводности все вещества условно принято делить на проводники, полупроводники и диэлектрики.

Полупроводниковые материалы делятся на собственные (беспримесные) и примесные. При температуре 0˚К электроны в полупроводниках отсутствуют, и они являются диэлектриками. Для того чтобы в полупроводнике образовались свободные электроны, его кристалл необходимо нагреть или осветить, т.е. затратить для разрыва ковалентных связей некоторое количество энергии, подведенной извне.

Нарушение ковалентной связи приводит к одновременному образованию свободного электрона и дырки. В чистом полупроводнике количество свободных электронов равно числу дырок , где n – число электронов, p- число дырок. Процесс образования электронно-дырочных пар при повышении температуры называется термогенерацией, а обратный процесс - рекомбинацией носителей зарядов.

Дырка, как и свободный электрон, совершает хаотическое движение в кристалле полупроводника и ведет себя подобно частице с положительным элементарным зарядом. При внесении кристалла полупроводника в электрический ток, движение электронов и дырок упорядочивается. Они начинают двигаться в противоположных направлениях. Поэтому различают электропроводности электронную n–типа и дырочную p–типа.

Ток в кристалле полупроводника состоит из двух составляющих: дрейфового Iдр и диффузионного токов Iдиф.

Дрейфовый ток в кристалле возникает в виде упорядоченного движения электронов и дырок под действием внешнего электрического поля Е. Он имеет электронную и дырочную составляющие Iдр= In др+I p др.

Диффузионный ток создается за счет разности концентрации носителей движением заряженных частиц из областей кристалла с повышенной концентрацией в область, обедненную носителями, и также имеет электронную и дырочную составляющие Iдиф= In диф+I p диф

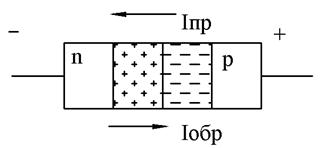

Характер токопрохождения и величина тока зависят от полярности и величины приложенного напряжения. Если «+» подключен к контакту слоя p, а «-» к контакту слоя n, то напряжение на переходе понизится, равновесие между Iдр и Iдиф нарушится и через переход будет протекать прямой ток.

Если полярность источника питания изменить на обратную, то через p-n-переход могут пройти только неосновные носители зарядов. Направление тока этих зарядов противоположно направлению прямого тока, поэтому его называют обратным током. Его величина мала, т.к. число неосновных носителей очень невелико.

Для изготовления полупроводниковых приборов применяют примесные (легированные) полупроводники, обладающие, в отличие от чистых, значительно большей электропроводностью. В зависимости от рода примесей в полупроводнике в них преобладает либо электронная, либо дырочная электропроводность.

При легировании 4-хвалентного элемента (Si кремний или Ge германий) 5-тивалентным (Sb сурьма, As мышьяк, P фосфор) – донорная примесь - число свободных электронов превышает число дырок. Такой полупроводник обладает электронной проводимостью и является полупроводником n–типа.

При легировании кристалла Si кремния или Ge германия примесью 3-хвалентного элемента (B бор, In индий, Al алюминий) – акцепторная примесь - число свободных дырок превышает число электронов. Такой полупроводник обладает дырочной проводимостью и является полупроводником p–типа.

Работа большинства полупроводниковых приборов основана на использовании p-n-перехода. Физически это приконтактный слой толщиною в несколько микрон разновесных кристаллов.

Если к p-n-переходу приложить внешнее напряжение, то под его действием в цепи возникнет электрический ток. При больших обратных напряжениях наблюдается скачкообразное увеличение обратного тока. Это явление называется пробоем p-n-перехода, а соответствующее ему напряжение – напряжением пробоя.

- - - + - + + - n - + - p - - - + - + +
p-n переход дырки









ē ионы

ВАХ p-n-перехода





p-n переход - область высокого сопротивления, потому что не имеет подвижных зарядов. Т.о. полупроводниковые диоды обладают односторонней проводимостью.

Напряжение смещенного p-n-перехода кремниевого диода = 0,6 В.

Различают электрический (лавинный, туннельный) и тепловой пробои.

Электрический пробой является обратимый и используется в качестве рабочего режима при создании некоторых п/п приборов - лавинных диодов, транзисторов, тиристоров, стабилитронов.

Лавинный пробой возникает при прикладывания к р-n-переходу высокого обратного напряжения. В этом случае неосновные носители могут приобретать в поле р-n-перехода настолько большую кинетическую энергию, что вызывают ударную ионизацию полупроводника, т.е., оставаясь в прежней энергетической зоне, носитель передает энергию носителю валентной зоны, переводя его в зону проводимости и создавая электронно-дырочную пару. Это приводит к лавинообразному нарастанию обратного тока.



Туннельный пробой возникает при меньших обратных напряжениях, чем лавинный, и обусловлен просачиванием неосновных носителей через барьер в зону, где они становятся основными носителями, за счёт туннельного эффекта.

Тепловой пробой возникает вследствие перегрева и разрушения р-n-перехода, протекающим через него током и является необратимым. Для его предотвращения нужно ограничить ток.

Р-n-переход обладает ёмкостью. Причем суммарная емкость состоит из барьерной и диффузионной:

С = Сбардиф

Основное значение имеет барьерная ёмкость, которая возникает при приложении к р-n переходу обратного запирающего напряжения. Зависит от величины обратного напряжения и площади р-n-перехода. Обкладки – р и n области, диэлектрик – p-n-переход. Использование барьерной емкости позволяет создавать конденсаторы с переменной емкостью, управляемой обратным напряжением. Такие приборы называются варикапами. Соотношение минимальной и максимальной емкостей может составлять 1:5.

C
с

Коэффициент перекрытия по ёмкости

Диффузионная ёмкость обусловлена накоплением заряда неосновных носителей при прямом смещении и рассасыванию его при обратном смещении. При прямом смещении ток в р-n- переходе в начальный момент представляет собой в основном ток заряда ёмкости Сдиф. При обратном включении - обратный ток в начальный момент времени - ток перезаряда Сдиф. Сдиф оказывает существенное негативное влияние на быстродействие, является причиной появления сквозных токов в выпрямителях. Значение Сдиф существенно больше, чем Сбар, но использовать её не удаётся, т.к. она зашунтирована малым прямым сопротивлением самого диода.
