Электронные усилители электрических сигналов, классификация и основные параметры усилителей

Усилители - устройства, предназначенные для увеличения параметров электрического сигнала (напряжения, тока, мощности).

Усилитель имеет входную цепь, к которой подводится усиливаемый сигнал, и выходную цепь, с которой выходной сигнал снимается и подается в нагрузку.

УПТ – усилитель постоянного тока

УЗЧ – усилитель звуковых частот

УНЧ – усилитель низких частот

УВЧ – усилитель высоких частот

ШПУ – широкополосные усилители

УПУ - узкополосные усилители

Δf = f_в-f_н - полоса пропускания или полоса усиливаемых частот.

Амплитудно-частотная характеристика отражает зависимость модуля коэффициента усиления , определяемого для синусоидального входного сигнала от частоты. Однако очень редко один усилительный каскад обеспечивает требуемый коэффициент усиления. Поэтому применяют много каскадные усилители с конденсаторной связью между каскадами, общий коэффициент усиления которых определяется как произведение коэффициентов усиления всех каскадов

.

Каскады рассчитываются последовательно от оконечного к первому. Оконечный каскад обеспечивает получение требуемой мощности сигнала на нагрузке . По коэффициенту усиления оконечного каскада определяют параметры его входного сигнала, являющиеся исходными для расчета предоконечного каскада и.т.д. Наличие в схеме усилителя конденсаторов и зависимость параметров усилителя от частоты приводит к тому, что при изменении частоты входного сигнала напряжение на выходе усилителя изменяется не только по амплитуде, но и по фазе.

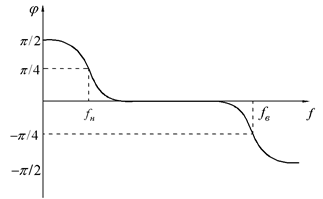

Поэтому второй характеристикой усилителей является фазо-частотная характеристика (ФЧХ), определяющая зависимость угла фазового сдвига от частоты.

Усилительный каскад задерживает сигнал на какое-то время. Каждые гармонические составляющие задерживаются на разное время.

Амплитудная характеристика усилителя (реальная):

По амплитудной характеристике можно выделить следующие основные параметры усилителя:

1. Коэффициент усиления по току ;

2. Коэффициент усиления по напряжению

3. Коэффициент усиления по мощности ;

4. Чувствительность усилителя — минимальное значение входного сигнала, при котором полезный сигнал на выходе уже различим на уровне помех (при отношении сигнал - шум)

5. Динамический диапазон - отношение амплитуды максимально допустимого выходного напряжения к минимально допустимому, при которых не возникает искажение .
