Люстры Чижевского и современные ионизаторы

В последние годы в нашей стране нарастает промышленный выпуск ио­низаторов воздуха, которые многие изготовители называют «люстрой Чижев­ского, с чем нельзя согласиться.

А. Л Чижевский разработал множество конструкций элекгроэффлюви­альных конструкций аэроионизаторов, которые имели различную форму: прямоугольную, кистеобразную и круглую. Их фотографии приведены в его монографии «Азроионификация народного хозяйства», которые мы предлагаем вашему вниманию

Какую же из этих конструкций можно назвать «люстрой Чижевского»?

Термин «люстра Чижевского» предложил инженер Б. С Иванов, который долгое время сотрудничал с А. Л Чижевским. Этот термин он ввел для того, чтобы отделить конструктивные исполнения ионизаторов, созданных под руко­водством. Чижевского, от современных конструкций аналогичных прибо­ров. Мы разделяем мнение Б. С. Иванова, что называть современные конструк­ции электроэффлювиальных ионизаторов «люстрой Чижевского» нельзя.

А Л. Чижевский наиболее удачной по эффективности ионизации кисло­рода считал конструкцию аэроионизатора потолочного типа с электроэффлювиальным излучателем в форме круга диаметром 1 м с 400 иглами. Именно с этой формой связано понятие классической «люстры Чижевского». Чертеж это­го электроэффлювиального излучателя приведен на рис.

На рис. Электроэффлювиальная люстра типа ЭЭФФ-5: 1 - кольцо, 2 - подвеска; 3 - растяжка; 4 - штырь; 5 – хомут для кольца; 6 - хомут; 7 - хомут для подвески; 8 – высоковольтный изолятор, 9 - винт; 10 - штырь; 11 - винт; 12 - планка.

Все аэроионизаторы А. Л. Чижевского выполнялись по простой схеме. Она включала в себя высоковольтный источник отрицательного напряжения, состоящий из сетевого повышающего трансформатора, к выходной обмотке ко­торого через умножитель напряжения, выполненного на кенотронах, и токоограничивающий резистор высоковольтным проводом подключался электроэффлювиальный излучатель. При этом выходное напряжение источника варьиро­валось от 20 кВ до 110 кВ. Высоковольтные генераторы имели внушительные габариты и массу. Применение выпрямительных электровакуумным диодов (кенотронов) приводило к большому потреблению электрической энергии и малой эффективности ее преобразования. Конструкции электроэффлювиальных излучателей также были громоздки и требовали специальных мер по установке в помещении

Достижения современной электроники позволили многократно умень­шить массогабаритные показатели электроэффлювиальных аэроионизаторов, а также существенно снизить потребление электрической энергии. При этом их эффективность существенно увеличилась

Рассмотрим несколько конструкций современных ионизаторов, которые выпускаются в России серийно.

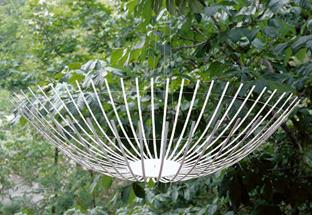

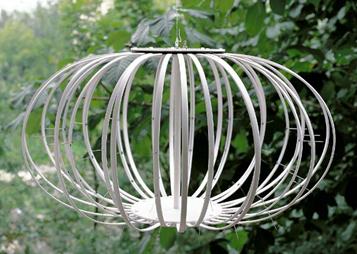

На рисунках приведены несколько конструкций электроэффлювиальных излучателей ионизаторов «Элион» завода «Диод» (г. Москва).

Завод представляет свои конструкции как осовремененные «люстры Чи­жевского». Однако авторы этих ионизаторов нарушили одно из главных требо­ваний А. Л. Чижевского к электроэффлювиальной аппаратуре. «Аэроиониза­тор не должен вырабатывать... высокочастотного электромагнитного или постоянного пульсирующего поля с длинной волны, оказывающей вредное действие на организм». Генераторы же высоковольтного питания ионизато­ров завода «Диод» создают импульсное (а не постоянное) высоковольтное на­пряжение 18-35 кВ на электроэффлювиальных излучателях. Поэтому данные типы ионизаторов создают в зоне пребывания человека дополнительные им­пульсные электромагнитные поля широкого спектра частот, воздействие кото­рых на человека не изучено.

Конструктивным недостатком всех стационарных потолочных конструк­ций аэроионизаторов этого предприятия мы считаем также и то, что источник высоковольтного напряжения выполняется в отдельном корпусе, который уста­навливается на стене помещения, а элекгроэффлювиальный излучатель подве­шивается к потолку Эти част аэроионизатора соединяются длинным высоко­вольтным проводом, который необходимо подвешивать к потолку либо крепить к стене и потолку помещения Монтаж таких аэроионизаторов требует навыков установки электрооборудования Кроме того, стационарная установка излучате­ля и высоковольтного соединительного провода вследствие электризации приво­дит к оседанию пыли на них и стенах помещения

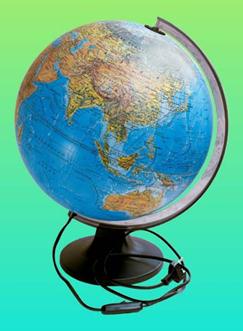

По нашему мнению, в квартирах и небольших рабочих и бытовых поме­щениях лучше использовать малогабаритные настольные аэроионизаторы. Такой конструкцией завода «Диод» является ионизатор «Глобус». Однако эффектив­ность этого ионизатора не велика Кроме того, он работает на импульсном высо­ковольтном питании, громоздок и имеет не очень удачный дизайн

Интересна конструкция малогабаритного настольного очистителя-ионизатора воздуха «ОВИОН—С»

Прибор состоит из двух частей основания, в котором расположен источ­ник высоковольтного напряжения, и съемной кассеты Кассета содержит иони­зирующие и осадительные электроды, образующие очистную камеру. Авторы разработки применили способ направленного коронного разряда между двумя близко установленными электродами, находящимися под высокими этектриче-скими потенциалами разной полярности. В результате этого, как утверждают авторы, в кассете возникает так называемый «ионный ветер», обеспечивающий протяжку воздуха через очистную камеру прибора. Частицы, загрязняющие воздух, всасываются вместе с ним в очистную камеру, там ионизируются, при­обретают электрический заряд и осаждаются под действием электростатиче­ских сил на электроды. При этом создаются условия для мощного коронного разряда, что приводит к образованию озона.

Такие ионизаторы нельзя признать соответствующими требованиям, предъ­являемым к электроэффлювиальным ионизаторам, ибо они создают небольшую концентрацию отрицательных АИ кислорода и, кроме того, образуют озон, об­ладающий онкогенными свойствами

Предприятие «Энергия» (г Набережные Челны) выпускает интерес­ную конструкцию настольного электроэффлювиального ионизатора «Гип­пократ» (похож на маленький телевизор), который имеет дополнительную функцию очистки воздуха. Аппарат содержит вентилятор, с помощью которого воздух продувается че­рез камеру с бумажным фильтром, где очищается от пыли. Ионизатор со­держит источник отрицательного постоянного напряжения 5 кВ, которое подается на электроэффлювиальный электрод, котрый выполнен в виде ме­таллической иглы и установлен перед вентилятором. При работе ионизатора очищенный воздух, выдуваемый из его корпуса, слабо ионизируется Эф­фективность ионизации этого ионизатора низка Низкое напряжение на од­ном всего электроэффлювиальном электроде определяют малый радиус действия эффективной ионизации (до 1 м) и низкую производительность генерации отрицательных АИ Малая мощность вентилятора определяет также низкую производительность очистки воздуха от пыли.

В Научно-производственном центре «Альфа-Ритм» (г. Саранск) разрабо­таны и серийно выпускаются электроэффлювиальные ионизаторы воздуха типов «Эффлювион» и «Аэроион-25У»

Ионизация воздуха этими ионизаторами осуществляется на основе эф-флювиального метода А. Л. Чижевского. Питание ЭЙ осуществляется отрица­тельным постоянным напряжением величиной 25-30 кВ. ЭЙ этих ионизато­ров содержат 45 игл. Это позволяет с помощью одною прибора эффективно на­сыщать воздух отрицательными АИ кислорода в помещениях объемом до 50 -70 м³. Ионизаторы выполнены в виде малогабаритных настольных легко соби­раемых конструкций. Конструкцией также предусмотрено их закрепление на стене. При этом ЭЙ выполнены таким образом, что их можно поворачивать иг­лами в нужном направлении. Мощность, потребляемая от сети данными иони­заторами, не превышает 4 Вт. Конструктивные исполнения этих приборов запа­тентованы. Ионизаторы прошли все необходимые сертификационные испыта­ния.

В Научно-производственном центре «Альфа-Ритм» также разработаны и выпускаются потолочные электроэффлювиальные ионизаторы типа «Ароион-25Уп» разных конструкций ЭЙ: «Ромашка» и «Звезда» (рис. 4.9). Питание ЭЙ этих ионизаторов осуществляется также отрицательным постоянным напря­жением величиной 25-30 кВ. По индивидуальному заказу напряжение на ЭЙ может быть увеличено до 50 кВ. ЭЙ этих ионизаторов содержат не менее 300 игл. Это позволяет с помощью одного прибора эффективно насыщать воздух отрицательными АИ кислорода в помещениях объемом до 100 м³
