Контрольное задание. Определить с помощью номограммы (рис

Определить с помощью номограммы (рис. 7.9) упругость е водного пара, упругость Е насыщенного пара, которая соответствует температуре сухого термометра, и упругость Е₁ насыщенного пара, соответствующую температуре смоченного термометра, относительную влажность r, дефицит влажности d и точку росы Т_d, если температура сухого термометра и температура смоченного термометра определяются по таблице в соответствии с вариантом, установленным преподавателем.

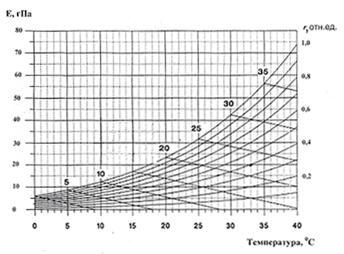

Рис. 7.9. Номограмма для измерения параметров влажности

Измерение влажности с помощью виртуальных психрометрических таблиц. Используя эти таблицы (для этого надо зайти в сайт http://www.met. rdg.ac.uk/~swshargi/MicroMetSoft.html), можно для данных атмосферного давления, температур сухого и смоченного термометров определить упругость водного пара е, упругость насыщенного пара Е, абсолютную влажность а, относительную влажность воздуха r, массовую долю влажности q и точку росы Т_d.

Пример

Используя виртуальные психрометрические таблицы (для этого необходимо зайти на сайт http://www.met.rdg.ac.uk/~swshargi/MicroMetSoft.html), определить упругость водного пара е, упругость насыщенного пара Е, абсолютную влажность а, относительную влажность воздуха r, массовую долю влажности q и точку росы Т_d, если температура сухого термометра t_с = 30 ⁰С, а смоченного t_зм = 19 ⁰С. Атмосферное давление составляет 760 мм рт. ст.
