Источниками питания для непосредственных импульсных преобразователей обычно являются устройства соизмеримой мощности. Поэтому для исключения влияния таких преобразователей на других потребителей электроэнергии на входе преобразователей обычно включается индуктивно — емкостный Г – образный фильтр, как показано на рис. 13.

Рис. 13

Входной фильтр и выходной сглаживающий дроссель выбираются с таким расчетом, чтобы пульсации тока источника питания i_вх и тока нагрузки i_вых были незначительными, и поэтому ими можно пренебречь при приближенном определении пульсаций напряжения на конденсаторе входного фильтра С_вх [3]. В таком случае можно

считать, что в интервале времени γT, когда транзистор находится в открытом состоянии, конденсатор С_вх разряжается током, равным разности выходного и входного токов, т.е.

Производная напряжения на конденсаторе при этом является постоянной величиной и может быть заменена отношением

.

Следовательно,

или с учетом, что I_вх = γI_вых,

,

(11)

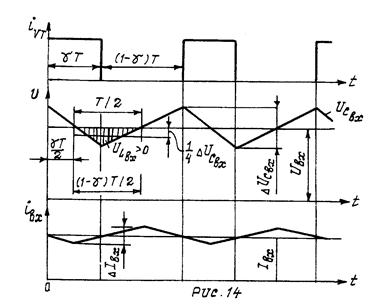

Как показано на рис. 14, в промежутке времени к дросселю фильтра l_bx приложено положительное напряжение и это вызывает нарастание тока в нем. Напряжение u_Lвх в данном промежутке времени может быть заменено средним значением, равным ΔU_Свх / 4, как это видно из диаграмм (см. рис. 14). Напряжение ΔU_Свх здесь представляет полный размах пульсации напряжения на конденсаторе С_вх. Следовательно, для этого интервала действительно уравнение

.

Неизменная во времени производная тока может быть заменена отношением конечных приращений тока и времени

.

Следовательно,

или с учетом (11)

,

(12)

Рис. 14

Из (11) и (12) запишем в окончательном виде соотношения для расчета параметров элементов входного фильтра:

,	(13)
,	(14)

Анализ произведения (1-g)g показывает, что максимум его соответствует значению g=0,5. Поэтому в случаях, когда расчетное значение g включает значение g=0,5, формулы (13) и (14) принимают вид

,	(13)
,	(14)

Если же в расчетный диапазон изменения g значение g =0,5 не входит, то при проектировании входного фильтра в (13) и (14) вместо текущего значения g следует подставлять то значение, которое дает максимум произведения (1 -g) g.
