Пожарные автомобили связи и освещения

В ГПС эксплуатируется ряд модификаций пожарных автомобилей связи и освещения (АСО). Они сооружены на шасси ГАЗ или ПАЗ различных модификаций (шасси 4х2.1 или 4х4.1), мощность двигателей этих автомобилей около 88,5 кВт, и при небольшом различии они развивают скорость 80 – 90 км/ч.

Наиболее распространенными являются АСО-8(66), две модификации АСО-12 (ПАЗ-672) и АСО-12(66) мод.90А. Численность боевого расчета на них соответственно 6, 8 и 5 человек.

Машины оборудованы генераторами переменного тока различной мощности от 8 до 20 кВт с частотой 50 Гц. Только на АСО-8 генератор производит ток напряжением 400 В вместо 230 В на других машинах.

Средства освещения (прожекторы) типа ПКН-1500 одинаковы на всех АСО. На АСО-8 имеется два прожектора стационарных и два выносных. АСО-12(66) оборудован 5 переносными прожекторами, а на АСО-12 (ПАЗ-672) их только 2.

АСО укомплектованы стационарными и переносными радиостанциями, а также телефонными аппаратами. Их количество и радиус действия указываются в табл. 10.4.

Таблица 10.4

Каждый АСО укомплектован громкоговорящими установками и катушками с магистральным кабелем на стационарной и выносной катушках.

По перечню оборудования, его техническим характеристикам в комплексе АСО выделяется автомобиль связи и освещения – АСО-20. Он установлен, как и автомобиль АГ-20, на шасси ПАЗ-3205. Боевой расчет на АСО-20 - 6 человек.

Оборудование АСО-20 смонтировано в салоне автобуса, который разделен на два отсека: штабной и связи (задний). В штабном отсеке установлены два стола для работы штаба пожаротушения. На столах имеются телефоны, магнитофон, компьютер, принтер и другое оборудование.

Для работы штаба вне салона на АСО-20 имеется выносной стол. В заднем отсеке на столах и стеллажах размещено оборудование для работы радиста и телефониста: радиостанции, телефонный коммутатор. Усилитель громкоговорящей связи.

Источники электропитания. Для питания потребителей энергии на АСО имеется генератор и дизельная электростанция.

Генератор ГТ40ПЧ6-2С. При 6000 об/мин он развивает мощность 20 кВт при напряжении 220 В. Величина тока 15 А и его частота (400±8) Гц. Привод его осуществляется от двигателя шасси базового автомобиля посредством КОМ и карданного вала.

На АСО-20 имеется преобразователь напряжения 220 В 400 Гц в напряжение 220 В 50 Гц.

Дизельная электростанция АД-4-230-ВМ1 является резервным источником питания для подачи напряжения 220 В 50 Гц в случае выхода из строя основной электроустановки.

Дополнительные аккумуляторные батареи напряжением 12 или 24 В предназначены для питания цепей управления схемы изделия и оборудования связи.

Для подзарядки аккумуляторных батарей на АСО используется источник питания ИП-220/12, включаемый в сеть 220 В 50 Гц и выпрямляющий постоянный ток 12 В.

Электроосвещение места пожара. Оно осуществляется шестью прожекторами ИО-02-1500-02. Два из них установлены на прожекторной площадке на крыше автомобиля и могут подниматься на высоту
8 м над уровнем земли. С помощью специального электромеханизма мачта может поворачиваться в горизонтальной плоскости на угол ±260^о, а в вертикальной плоскости – на угол ±30^о. Четыре прожектора могут выноситься из салона и с помощью кабелей подсоединяться к силовому щиту автомобиля.

Питание прожекторов осуществляется переменным током напряжением 200 В, частотой 400 Гц. Мощность, потребляемая одним генератором, равна 1,5 кВт.

АСО-20 укомплектован мощными средствами радио- и телефонной связи. Количество установленных на автомобиле аппаратов и их радиус действия приводятся в табл. 10.5.

Таблица 10.5

Дополнительное оборудование состоит из ряда устройств. Противотуманные фары ФГ-119 установлены на переднем бампере АСО. Они предназначены для использования при движении АСО во время тумана.

Фары-искатели ФГ-16К предназначены для освещения места работы ночью. Одна из них установлена над кабиной водителя, а вторая – на задней стенке АСО.

На АСО-20 имеется универсальный комплект инструмента УКИ-12. Он предназначен для вскрытия и разборки строительных конструкций на пожаре. В его состав входят резаки, ломы различного назначения, багры и т.д. (всего 10 наименований).

АСО-20 в подразделениях ГПС может быть доукомплектован различным электроинструментом, электродолбежниками, электропилой, дымососом и т.д. с электродвигателями напряжением 220 В и частотой 400 Гц.

Кабельные катушки. Стационарная кабельная катушка с магистральным кабелем для питания выносных прожекторов, удаленных от АСО на расстояние до 96 м.

В состав АСО также входят четыре переносные катушки для питания энергопотребителей, удаленных от АСО на расстояние до 36 м. Два кабеля предназначены для обеспечения питания переносных прожекторов. Два других кабеля могут использоваться как удлинители.

К кабелям при боевом развертывании подключаются распределительные коробки (КР), от которых питаются потребители.

При работе генератора АСО должен быть заземлен. Заземляющий провод из меди имеет длину 20 м и сечение 10 мм².

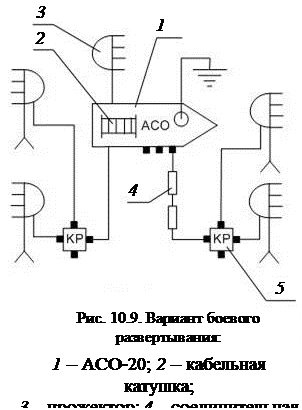

Принципиальная схема боевого развертывания представлена на
рис. 10.9. Возможны и другие варианты. При этом должны соблюдаться два требования. Во-первых, суммарная мощность всех потребителей не должна превышать мощность генератора. Во-вторых, распределение нагрузки по линиям на выходном щите должно быть равномерным и не превышать 6 кВт при включенных прожекторах на мачте.

Оборудование АСО-20 позволяет питать электроэнергией осветительные приборы, аппаратуру оперативной связи и специальное оборудование. Оно обеспечивает функционирование сил и средств при их управлении на пожаре.
