Дихроизм
В большинстве одноосных кристаллов поглощение обыкновенного и необыкновенного лучей одинаково. Однако есть кристаллы, в которых один из лучей поглощается сильнее другого. Такое различное поглощение называется д ихроизмом. Например, кристалл турмалина толщиной 1 мм полностью проглотить обыкновенный луч, что используется для получения поляризованного света. Интерференция линейно поляризованных волн. Пластинки Лучи, обыкновенный и необыкновенный, возникающие при двойном лучепреломлении из естественного света, не когерентны. Если естественный луч разложить на два луча, поляризованных в двух различных плоскостях А и В, а затем с помощью поляризованного прибора привести их колебания к одной плоскости, то они не интерферируют. Это потому, что в естественном свете колебания, проходящие в разных плоскостях, испущены различными атомами и не имеют постоянных разностей фаз (не когерентны). Лучи же, обыкновенный и необыкновенный, возникающие из одного и того же поляризованного луча, когерентны. Если колебания в двух таких лучах привести с помощью поляризованного прибора к одной плоскости, то лучи будут интерферировать обычным образом. Если колебания в2-х когерентных плоско поляризованных лучах происходят во взаимно При перпендикулярном падении лучей на пластинку из одного кристалла оптическая ось, в котором параллельна преломляющей поверхности, обыкновенный и необыкновенный лучи идут по одному направлению, но с различными скоростями. Пусть на такую пластинку попадает плоско поляризованный луч, плоскость поляризации которого составляет с плоскостью главного сечения пластинки угол В момент их возникновения в пластинке разность фаз между ними равно нулю. Но она будет возрастать по мере проникновения лучей в пластинку. Каждый из лучей при прохождении сквозь пластинку толщиной L отстает по фазе на величину Тогда разность фаз между лучами Так как в пустоте Если толщину пластинки подобрать так, что бы При всех иных значениях Δ колебания обоих лучей, вышедших из пластинки, складываясь, дадут эллиптические колебания. Амплитуды обоих лучей будут равны друг другу, если плоскость поляризации падающего луча составит Т.е.

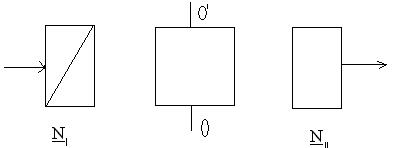

Такая пластинка дает разность хода между обыкновенным и необыкновенным лучами равно Реально толщину берут больше В зависимости от ориентации пластинки в четверть волны приобретаемая разность фаз Можно изготовить такую пластинку, что Таким образом, мы рассмотрим интерференцию поляризованных лучей, колебания в которых происходят во взаимно перпендикулярных направлениях. Рассмотрим теперь интерференцию лучей, колебания в которых приведены к одной плоскости. Это можно осуществить, поместив плоскопараллельную плоскость кристаллическую пластинку между двумя поляроидами(

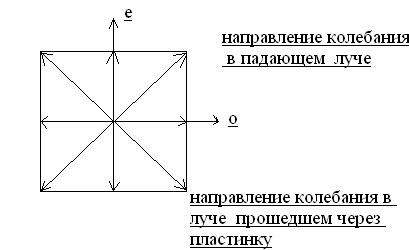

Пластинка АВ вырезана из одноосного кристалла параллельной оптической оси. Изобразим положение главных сечений поляроидов линиями Пусть Луч, попавший в пластинку АВ, разобьется на обыкновенный и необыкновенный колебания в обыкновенном луче перпендикуляр Между этими лучами возникает разность фаз: Второй поляроид пропустит лишь колебания в направлении
Таким образом, они возникли из одного плоско поляризованного колебания При При освещении системы белым светом условия max усилении или ослабления осуществляются не одновременно для лучей разных длин лучей и поэтому поле окажется равномерно окрашенным с цветом, зависящим от l и от Если поляроиды параллельны, то разность фаз между колебаниями будет просто, т.е. отличается от Хроматическая поляризация - чувствительный метод для обнаружения двойного лучепреломления. Искусственная анизотропия (двойное лучепреломление). Явления данного лучепреломления при механической деформации было открыто Зеебеком(1813) и Брюстером(1815). При отражении или растяжении тела возникает оптическая анизотропия (как в основном кристалле) с оптической осью Опыт показывает, что Разность фаз между обыкновенными и необыкновенными лучами
В зависимости от вещества При наблюдении в белом свете искусственно анизотропное тело при скрещенных поляризаторах оказывается пестро окрашенным. Распределение окраски может служить хорошим качественным признаком распределения напряжений. Эффект Керра (1875). Под влиянием электрического поля вещество становиться в оптическом отношении подобным одноосному кристаллу с оптической осью параллельной электрической напряженности. к-ячейка Керра. Если поляризаторы перпендикулярны и нет электрического поля на ячейке, то свет не проходит. При наложении поля жидкость между обкладками конденсатора становится двоякопреломляющей, так что свет, выходящий из Например, для нитробензола Эффект Керра практически безынерционен (время установления ~ Объяснения эффекта дал Лапшевен: в сильном электрическом поле молекулярные дипош ориентируются вдоль поля, что и создает ассиметрию в оптических свойствах жидкости. При росте температуры эффект ослабляется. Вращение плоскости поляризации. Эффект Фарадея. Если поместить между скрещенными поляризатором и анализатором пластину одноосного кристалла (например, кварц), чтобы свет шел вдоль оптической оси (двойное преломление отсутствует). То заметим, что поля зрения освещается. Если повернуть анализатор на угол Например, для кварца постоянная Поворот плоскости поляризации наблюдается и в аморфных телах, лишенных какой бы то ни было анизотропным, например, в растворах сахара и другие. Где угол поворота Это позволяет создать сахарометры. Искусственный поворот плоскости поляризации может быть получен при помещении некоторых веществ (например, стекла), в магнитное поле. Вдоль линии индукции, которого распространяется линейно поляризованный свет. Эффект был открыт Фарадеем в 1846г. Для стекла(в единичной индукции) на пути в 1см, В веществе её можно представить как сумму волн:
Скорости распространения волн несколько отличны.
Если коэффициент преломления Таким образом, Физический смысл этой формальной теории связан с существованием сложных молекул, являющихся зеркальным отображением друг друга (как спирали, намотанные правым или левым бинтом). Поляризационные приборы. 1) призма Николя (исландский шпат).
2) Призма из исландского шпата и стекла. Оптическая ось перпендикулярна к плоскости чертежа 3)Дихроичные пластинки (турмалин). Один из лучей (обыкновенный) поглощается значительно сильнее. Поэтому свет становится частично поляризованным.различие в поглощение лучей разной поляризации влечет за собой различие в поглощении естественного света в зависимости от направления его распространения. Такое различие в поглощение, зависящее еще и от λ приводит к тому, что кристалл по разным направлениям оказывается различно окрашенным (дихроизм). Особое значение дихроичные вещества для поляроидов. Это пленка очень сильно дихроичного кристалла - герапатиты. (период бисульфата хинина). При толщине ~0,1мм практически полностью поглощает один из лучей. 4)Призма из двух кусков исландского шпата а) призма Рогиона. Угол между лучами О и Е зависит от преломляющего угла призмы. б) призма Волластона обеспечивает симметричное разведение лучей.
