Методика проведения измерений

Определение плотности записи и общей информационной ёмкости оптического диска проводится с помощью гелий-неонового лазера (=632,8 нм) или полупроводникового лазерного диода (≈655 нм), работающих в видимом диапазоне спектра.

На рис.5 приведена схема экспериментальной установки.

Луч лазера через отверстие в экране направляется на поверхность оптического компакт-диска, помещенного в юстируемый зажим. Зажим с помощью юстировочных винтов позволяет поворачивать плоскость диска вокруг вертикальной и горизонтальной осей, а также перемещать его в двух взаимно перпендикулярных направлениях.

Рис.5. Принципиальная схема экспериментальной установки

Компакт-диск следует установить так, чтобы лазерный пучок падал на него нормально, на одну из точек горизонтального диаметра диска. В этом случае луч нулевого порядка дифракции отразится обратно в отверстие на экране, а лучи, соответствующие первому и второму порядкам дифракции, попадут на экран и расположатся симметрично центральному отверстию. Абсолютно строгой симметрии можно не добиваться, поскольку измеренные расстояния от нулевого до положительного и отрицательного максимумов каждого порядка усредняются при дальнейшей обработке.

Поскольку записанная на компакт-диске дифракционная решетка образована концентрическими линиями, форма дифракционных максимумов на экране может для некоторых участков быть дугообразной.

При правильной юстировке дифракционная картина имеет вид, подобный показанному на рис.6.

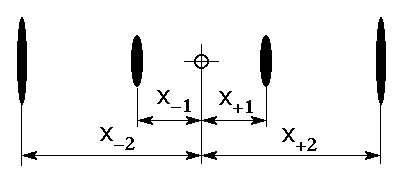

Рис.6. Вид дифракционной картины на экране (без учёта масштаба)

Если дифракционные максимумы расположены вдоль наклонной прямой, то луч лазера попадает на диск выше или ниже горизонтального диаметра. В этом случае диск надо сместить в вертикальной плоскости в нужную сторону.

После измерения соответствующих расстояний диск передвигается вдоль горизонтального радиуса, и цикл повторяется для новой точки падения луча.
