Теоретические поясненияУсилители постоянного тока предназначены для усиления сигналов в диапазоне частот f=0 (постоянный ток) до некоторой максимальной частоты f max, обычно определяемой частотными свойствами транзисторов. Эта частота может достигать сотен мегагерц. Основной задачей при создании УПТ является борьба с дрейфом нуля. Дрейф нуля представляет собой ложный выходной сигнал, причиной которого является не входной сигнал, а воздействие на схему УПТ дестабилизирующих факторов, наиболее серьезным из которых - изменение температуры окружающей среды, влияющее на все без исключения элементы. Нестабильность напряжения питания так же является причиной дрейфа нуля. Для уменьшения дрейфа нуля используют параллельно – балансные УПТ, которые состоят из двух одинаковых каскадов, параллельно подключенных к источнику питания Е к. Коллекторные цепи транзисторов образуют мост, верхними плечами которого являются резисторы R3 и R7,а нижними – промежутки коллектор – эмиттер транзисторов VT1 и VT2, включенные последовательно резисторам R5 и R6, сопротивления которых обычно невелики. Под действием входного сигнала, подаваемого между зажимами 1 и 4, базовый ток одного из транзисторов уменьшается, при этом сопротивление его промежутка коллектор – эмиттер увеличивается, одновременно базовый ток другого транзистора увеличивается, а сопротивление его промежутка коллектор – эмиттер уменьшается. Баланс моста нарушается и на выходе схемы появляется сигнал. Выходной сигнал противоположной полярности вызовет появление на выходе сигнала противоположной полярности. Таким образом, выходной сигнал содержит информацию не только о значении выходного сигнала, но и о его знаке. При полной симметрии схемы дрейфы выходных напряжений каждого каскада будут одинаковы, поэтому на нагрузке, подключенной к зажимам 2 и 3, дрейфа вообще не будет.

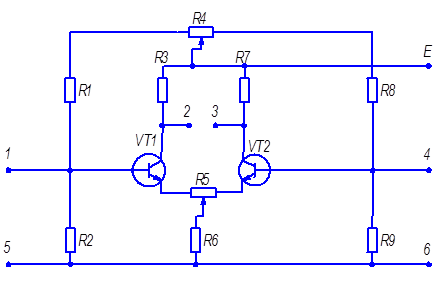

3. Электрическая схема:
4. Порядок выполнения работы: 4.1. Собрать схему. Установить движки потенциометров R4 и R5 в среднее положение.Подключить к гнездам 2 и 3 вольтметр с предельным значением шкалы, равным Е, и закоротить гнезда 1 и 4. 4.2. Произвести балансировку схемы, для чего необходимо: установить потенциометрами R4 и R5 нулевое напряжение на выходе УПТ, одновременно переключая вольтметр на все более чувствительные пределы; раскоротить входы 1 и 4, восстановить потенциометром R4 нулевое напряжение на выходе; закоротить снова гнезда 1 и 4 и при появлении напряжения на выходе повторить балансировку в той же последовательности. 4.3. Снять амплитудную характеристику УПТ, подавая на вход (между базами транзисторов, гнезда 1 и 4) постоянное напряжение от 0,1В до 0,9В с шагом в 0,1В; выходное напряжение снимать с гнезд 2 и 3. 4.4. Заполнить таблицу. 4.5. Проделать пункт 4.3, изменив полярность входного напряжения. 4.6. Построить график зависимости Uвых.=f(Uвх.). 4.7. Вычислить коэффициент усиления УПТ по формуле К=Uвых./Uвх.в пределах линейного участка амплитудной характеристики. 4.8. Сделать выводы о проделанной работе. Ответить на контрольные вопросы.
Таблица 1.
5. Контрольные вопросы: 5.1. Каковы особенности схем УПТ? 5.2. Что такое дрейф нуля? 5.3. Каковы причины и основные способы уменьшения дрейфа нуля?
|
