Развертка

Развертки предназначены для изготовления точных отверстий и обеспечивают высокое качество обработанной поверхности (рисунок 5.14).

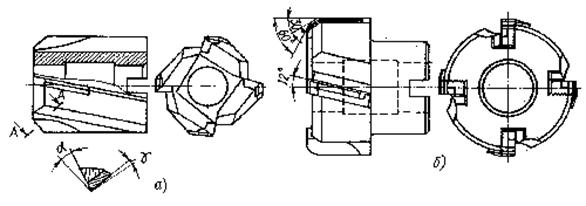

Рис. 5.12. Насадные зенкеры:

а) с напаянными пластинами из твердого сплава,

б) с механическим креплением ножей, оснащенных пластинами из твердого сплава

Рис.5.13. Конструкции зенкеров:

а) зенкер для цилиндрических углублений (цековка),

б) зенковка,

в) коническая зенковка,

г) зенкер для зачистки торцевых поверхностей

Различают развертки машинные и ручные, а по форме обрабатываемого отверстия – цилиндрические и конические. Развертки имеют 6…16 зубьев, распределяемых по окружности, как правило, неравномерно, что обеспечивает более высокое качество обработанной поверхности. Развертки могут быть с цилиндрическим или коническим хвостовиком.

Ручная цельная развертка с цилиндрическим хвостовиком (рисунок 14 а) состоит из рабочей части, шейки и хвостовика.

Рабочая часть включает в себя направляющий конус с углом при вершине 90°, режущую, калибрующую часть и обратный конус. Режущая часть выполняет основную работу резания. У ручных разверток длину режущей части делают значительно большей, чем у машинных. Угол режущей части развертки составляет 2j. При обработке сквозных отверстий j=0,5…1,5°. У ручных разверток, j=12…15° у машинных разверток и разверток, оснащенных пластинами из твердых сплавов, j=30…45°. При обработке глухих отверстий j=45° у ручных разверток, j=60° у машинных разверток и j=75° у твердосплавных разверток.

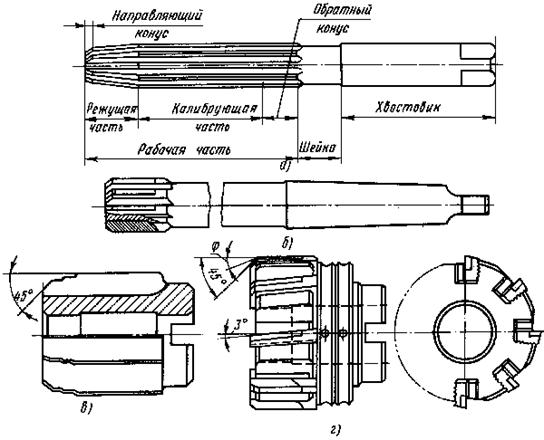

Рис. 5.14: а) ручная с цилиндрическим хвостовиком,

б) машинная цельная с коническим хвостовиком,

в) машинная цельная насадная,

г) машинная сборная со вставными ножами, оснащенными пластинами из твердого сплава

Калибрующая часть служит для направления развертки при резании и калибровании отверстия. Обратный конус уменьшает трение развертки об обработанную поверхность и снижает величину разбивки отверстия. У ручных разверток диаметр около шейки меньше калибрующего на 0,005…0,008 мм, у машинных – на 0,04…0,08 мм. Передний угол g = 0 у чистовых разверток из быстрорежущих сталей, g=5…10° у черновых разверток из быстрорежущих сталей и g=0…5° у твердосплавных разверток. Задний угол на режущей и калибрующей частях разверток a = 6…10°.
