Описание опытной установки

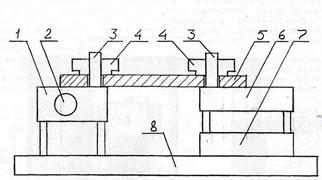

Опытная установка (рис.2.) содержит нагреватель 1 с тепловыделяющим элементом 2 и радиатор 6 с вентилятором 7. Исследуемые образцы – металлические пластины 5 закрепляются на нагревателе и радиаторе с помощью винтов 3 и гаек 4. Внутри винтов находятся датчики тем­пературы: Д1 на нагревателе и Д2 на радиаторе. Гайки обеспечивают тепловой контакт датчиков с нагреваемым и охлаждаемым концами пластин-образцов. Все элементы стенда установлены на основании 8, Нагреватель,вентилятор и датчики через разъем 9 подключаются к ИСТ-4 (система измерения была описана в предыдущих работах).

Для определения теплопроводности образца измеряют мощность нагрева и установившуюся разность температур двух точек образца,разнесенных на расстояние δ=60 мм (это эффективное расстояние между точками контакта датчиков Д1 и Д2 с образцом).

Для уточнения теп­ловой мощности, поступающей в образец, следует определить мощ­ность потерь в окружающую среду. Для этого к нагревателю вместо образца прикрепляют алюминиевую шайбу (диаметр 30 мм, толщина 5 мм), затем термостатируютнагреватель при температуре t₁, соот­ветствующей режиму измерения теплопроводности, измеряют напряже­ние и ток в нагревателе и определяют мощность, необходимую для поддержания заданной температуры в отсутствие теплоотдачи через образец.

На образцах-пластинах нанесены номера, которым соответствуют материалы, указанные в перечне состава изделия, Пользователь мо­жет изготовить и исследовать свои образцы.

Рис.2. Опытная установка.
