Опытный стенд

Внешний вид опытного стенда показан на рисунке 1. Стенд для состоит из модуля печи-термостата и измерительной системы ИСТ-4

Модуль печь-термостат состоит из плиты 3, уста­новленной на основании прибора 6 на ножках 5, и окруженной теплоизолирующим кожухом 1. В плиту встроены два тепловыделяющих эле­мента (ТВЗЛ) 4 и датчик температуры 2. Снизу плита может охлаж­даться вентилятором 7.

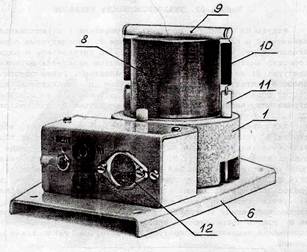

Рис.1. Внешний вид опытного стенда

Сопротивление ТВЭЛ печи равно 10 Ом, максимальное напряжение питания – 20 В, максимальная мощность – 40 Вт,

Изучаемый (нагреваемый) объект 8 устанавливается на плите и прижимается к ней стержнем 9 с помощью двух пружин 10, Пружины прицеплены к двум штырям 11 и при необходимости могут быть сняты. На объект надевается теплоизолирующий кожух (на рис. 1 не показан).

Измерительная система ИСТ-4 занимает одну секцию нижнего этажа каркаса стенда (поз.3 на рис.1)

Назначение ИСТ-4:

1. Электропитание устройств для термодинамических измерений (нагреватели, электроника, вспомогательные элементы).

2. Управление температурой изучаемых объектов, в частности - термостатирование.

3. Измерение параметров при термодинамических измерениях.
