Опытный стенд. Внешний вид опытного стенда для определения отношения CP/CV показан на рисунке 1





Внешний вид опытного стенда для определения отношения CP/CV показан на рисунке 1.



Рис.1. Опытный стенд

1 – корпус; 2 – экспериментальный блок; 3 – блок измерительной системы ИСТ-4; 4 – блок измерительных приборов; 5 – блок соединительных кабелей; 6 – ЗИП



На рисунке 2 показан экспериментальный блок, позицией 1 на котором обозначен модуль (резонатор), который применяется для определения скорости распространения звуковых колебаний (скорости звука). Принципиальная схема и устройство резонатора показаны на рис.3.

Резонатор (рис.3) содержит металлическую трубу 1 и пульт 6. Один торец трубы закрыт крышкой, а другой – динами­ком 4 и микрофоном 5, На трубу намотана нагревательная обмотка 2. В трубу ввернут датчик температуры 3. Динамик подключен к генера­тору гармонического сигнала, микрофон - к индикатору резонанса (оба устройства входят в состав пульта). Сопротивление обмотки. 12-14 Ом, максимальное напряжение на обмотке - 20 В. Пульт резонатора содержит генератор с регулируемой амплитудой и частотой (700-3000 Гц), цифровой частотомер с 4-разрядным инди­катором H1, индикатор резонанса (светодиод) Н2, ручки регулировки частоты и амплитуды,

органы коммутации. Электропитание всех уст­ройств производится через разъем 7, подключаемый через кабель к разъему измерительного блока системы ИСТ-4.

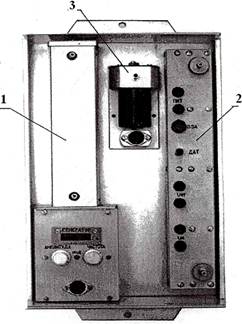

Рис.2. Экспериментальный блок







Рис.3. Резонатор



Изменяя частоту сигнала, по максимумам амплитуды находят ре­зонансные частоты

νn = na/(2L) (7)

где L = 180 мм – длина трубы резонатора,

n = 1,2,3…. – номер гармоники.
