Общие сведения. Поршневой двухступенчатый компрессор с цилиндром воздушного охлаждения обеспечивает заполнение бортового баллона сжатым воздухом до давления 50 кгс/см2
Поршневой двухступенчатый компрессор с цилиндром воздушного охлаждения обеспечивает заполнение бортового баллона сжатым воздухом до давления 50 кгс/см2.
Сжатый воздух используется для запуска двигателя, управления тормозами, для уборки и выпуска шасси и щитка.

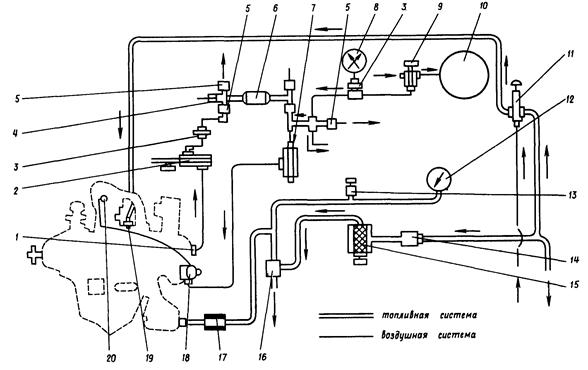

Принципиальная схема системы запуска двигателя М-14П Рис. I
| 1. Компрессор АК-50А 2. Фильтр-отстойник 3. Переходите 4. Предохранительный клапан 5. Обратный клапан 6. Фильтр 7. Электромагнитный кран 8. Двухстрелочный манометр 9. Кран зарядки сети 10. Воздушный баллон | 11. Заливочный шприц 12. Манометр 13. Кран разжижения масла • 14. Пожарный кран 15. Топливный фильтр 16. Топливный насос 17. Фильтр тонкой очистки 18. Распределитель сжатого воздуха 19. Форсунка 20. Пусковой клапан |
ГЕНЕРАТОР ГСР-3000М 4 СЕРИИ
ОПИСАНИЕ И РАБОТА
ОБЩИЕ СВЕДЕНИЯ
Генератор ГСР-З000М 4 серии (рис. I) предназначен для питания сети самолета электроэнергией постоянного тока.
Генератор представляет собой шунтовую четырехполюсную электрическую машину постоянного тока с четырьмя дополнительными полюсами. Направление вращения генератора - левое (против хода часовой стрелки), если смотреть со стороны привода генератора.
По конструктивному исполнению генератор представляет собой полузащищенную электрическую машину с фланцевым креплением и с приводом через гибкий вал.
Генератор ГСР-ЗОООМ 4 серии Рис. I
