Редуктор

Современные авиадвигатели для получения высоких мощностей развивают большое число оборотов: 2500-3000 об/мин и выше. Винт наиболее полно использует полученную энергию при сравнительно небольших числах оборотов порядка 1600-1800 об/мин. Поэтому передача на винт от коленчатого вала в современных двигателях осуществляется при помощи механизма, называемого редуктором.

Редуктор уменьшает число оборотов винта по отношению к числу оборотов коленчатого вала, что позволяет снизить потери энергии на винте.

У рядных двигателей редуктор обычно состоит из малой шестерня, расположенной на коленчатом валу, и большой шестерни, находящейся на вале редуктора (фиг. 7). На носок вала редуктора устанавливается винт.

Фиг. 7. Редукторы рядных двигателей с цилиндрическими шестернями

При такой схеме за один оборот коленчатого вала винт сделает неполный оборот, так как связанная с ним большая шестерня редуктора имеет большее число зубьев (больший диаметр), чем шестерня, связанная с коленчатым валом.

Пример. Допустим, что большая шестерня редуктора имеет 100 зубьев, а малая 50 зубьев. В этом случае за один оборот коленчатого вала большая шестерня сделает пол оборота (в зацепление войдет только 50 зубьев), поэтому винт будет вращаться в 2 раза медленнее коленчатого вала.

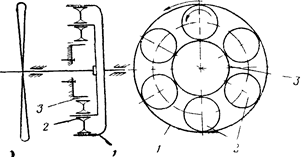

Фиг. 8. Планетарный редуктор	Фиг. 9. Схема передачи от коленчатого вала к винту в звездообразных двигателях.

У звездообразных двигателей редуктор (фиг. 8 и 9) состоит из приводной коренной шестерни 1, сидящей на носке коленчатого вала, промежуточных шестерен 2, называемых сателлитами и связанных с валом редуктора, и неподвижной шестерни 3, вокруг которой обкатываются сателлиты. При вращении коленчатого вала большая шестерня увлекает за собой сателлиты, находящиеся с ней в зацеплении; последние катятся по неподвижной шестерне и приводят во вращение вал редуктора и связанный с ним винт. Винт вращается медленнее, чем коленчатый вал. Схема планетарного редуктора представлена на фиг.9.
