Цилиндр

Тема № 1

ОСНОВЫ ТЕОРИИ ПОРШНЕВЫХ ДВИГАТЕЛЕЙ

Однорядный звездообразный двигатель	Двухрядный звездообразный двигатель

Картер

Картер служит основанием, к которому крепятся основные детали и агрегаты двигателя. Картер связывает все детали и агрегаты двигателя в один целостный механизм,

Цилиндр

Цилиндр авиационного двигателя является рабочей камерой, в которой происходит сгорание смеси топлива с воздухом и преобразование выделенного тепла в механическую работу; кроме того, цилиндр направляет движение поршня.

Фиг. 1. Разрез цилиндров жидкостного и воздушного охлаждения:

1 -гильза цилиндра, 2-головка цилиндра; 3-клапан впуска; 4 клапан выпуска; 5 - рубашка цилиндра жидкостного охлаждения

В процессе работы двигателя цилиндр подвергается действию высокой температуры газов и находится под значительным давлением газов, доходящим до 50-75 .) Поэтому цилиндр должен быть прочным и хорошо охлаждаться во избежание перегрева. Вместе с тем цилиндр должен иметь небольшой вес. Чтобы удовлетворить этим требованием, цилиндр (фиг. 1), как правило, изготовляют из двух частей - гильзы и головки. Гильза выполняется из стали (для прочности); внутри она тщательно шлифуется и полируется для уменьшения трения и износа при движении поршня. Внутренняя поверхность гильзы называется зеркалом цилиндра. Головка цилиндра для улучшения теплоотдачи изготовляется из алюминиевых сплавов (сплавы алюминия обладают хорошей теплопроводностью).

В головках цилиндров воздушного и жидкостного охлаждения имеются специальные окна (отверстия) с клапанами, через которые в определенные моменты поступает воздух или смесь топлива с воздухом и выходят продукты сгорания. Эти отверстия закрываются клапанами. Клапан впуска открывает соответствующее окно только во время наполнения цилиндра, а клапан выпуска - во время очищения цилиндра от продуктов сгорания.

Кроме отверстий, закрываемых клапанами, в цилиндре имеется еще ряд отверстий, а именно: два отверстия служат для постановки свечей, одно отверстие для подвода сжатого воздуха (при запуске двигателя) и одно либо заглушается, либо используется для постановки форсунки, распиливающей топливо в цилиндре. Форсунками снабжены только двигатели с непосредственным впрыском.

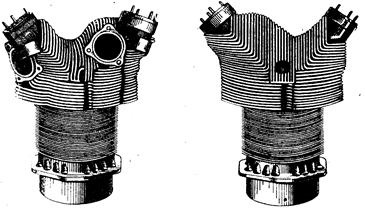

Фиг. 2. Общий вид цилиндров воздушного охлаждения
