Общие сведения. Авиационный двигатель м-14п поршневой, четырехтактный, бензиновый, с воздушным охлаждением, девятицилиндровый

Авиационный двигатель М-14П поршневой, четырехтактный, бензиновый, с воздушным охлаждением, девятицилиндровый, однорядный, со звездообразным расположением цилиндров и с карбюраторным смесеобразованием.

Двигатель М-14П - невысотный, для улучшения эксплуатационных характеристик имеет односкоростной центробежный нагнетатель.

Двигатель охлаждается воздухом, поступающим через входное устройство в передней части капота самолета. Равномерное охлаждение цилиндров обеспечивают воздушные дефлекторы, установленные на каждом цилиндре. Смазка основных узлов и деталей двигателя производится маслом под давлением.

Запуск двигателя осуществляется сжатым воздухом. Распределение воздуха по цилиндрам в необходимой последовательности осуществляется распределителем сжатого воздуха. Зажигание топливовоздушной смеси в цилиндрах осуществляется электрической искрой тока высокого напряжения, образованного в двух рабочих магнето. В каждый цилиндр завернуто по две свечи и пусковому клапану.

Двигатель крепится к кольцу моторамы восьмью болтами, проходящими через отверстия бобышек смесесборника.

На двигателе М-14П установлены:

воздушный винт изменяемого шага В530ТА-Д35 - на валу винта;

регулятор постоянных оборотов Р-2 сер. 04 - на корпусе редуктора;

карбюратор АК-14П - на смесесборнике;

два магнето М-9Ф,

генератор ГСР-ЗОООМ 4 серии,

распределитель сжатого воздуха, компрессор АК-50А 3 серии,

датчик тахометра ДТЭ-1,

маслонасос MH-I4A,

бензонасос 702MJI - на задней крышке картера.

Редуктор двигателя понижает частоту вращения вала воздушного винта относительно частоты вращения коленчатого вала.

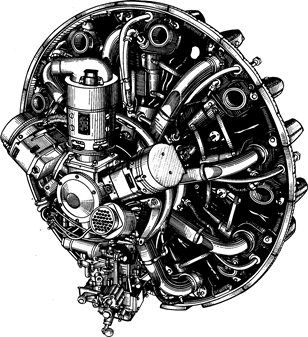

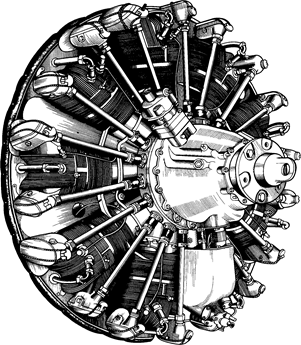

Двигатель М-14П (вид спереди)	Двигатель М-14П (вид сзади)
