Тактом называется часть рабочего цикла, совершаемая за один ход поршня

Все двигатели внутреннего сгорания по' числу тактов в каждом цикле можно разделить на 2 класса: четырехтактные и двухтактные двигатели.

Двигатель, в котором рабочий ход совершается в течение двух ходов поршня, называется двухтактным двигателем. Двигатель, в котором рабочий цикл совершается в течение четырех ходов поршня, называется четырехтактным.

В четырехтактном двигателе такты чередуются в следующем порядке (фиг. 20):

1. Такт впуска -поршень движется от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ); клапаны впуска открыты, а клапаны выпуска закрыты; в цилиндр поступает свежая горючая смесь. Такт впуска начинается при положении поршня в ВМТ и кончается при положении поршня в НМТ.

2. Такт сжатия - поршень движется от НМТ к ВМТ; клапаны впуска и выпуска закрыты; горючая смесь в цилиндре сжимается и около ВМТ воспламеняется и сгорает. Такт сжатия начинается в НМТ и кончается в ВМТ.

3. Такт расширения - газы, имеющие высокие температуру и давление, расширяются и передвигают поршень от ВМТ к НМТ. В этом такте совершается полезная работа, необходимая для приведения в действие кривошипно-шатунного механизма, а поэтому такт расширения называют также рабочим ходом.

4. Такт выпуска - поршень движется от НМТ к ВМТ, клапаны выпуска открыты, а клапаны впуска закрыты, продукты сгорания выталкиваются поршнем из цилиндра. Такт выпуска начинается в НМТ и кончается в ВМТ.

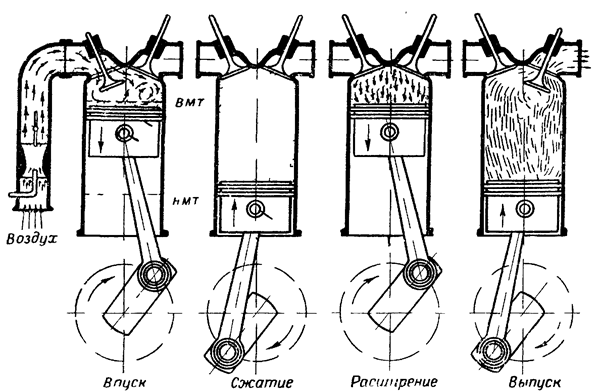

Фиг. 20. Схема работы четырехтактного двигателя

Поршневой двигатель воздушного охлаждения АИ-14 (М-14) разработан в ОКБ-478 А.Г.Ивченко для многоцелевого самолёта Ан-14. Главным конструктором по двигателю был назначен И.М.Веденеев. При проектировании был учтён опыт создания опытных двигателей М-48 и М-49. Серийное производство организовано на Воронежском механическом заводе.

АИ-14 представляет собой поршневой 9-цилиндровый однорядный звездообразный двигатель. Охлаждение воздушное.

Серийное производство продолжается (фактически приостановлено в 1994 году). Выпускается по лицензии в Польше.

Модификации двигателя:

- АИ-14 - базовый мощностью 240 л.с.

- АИ-14В - двигатель для вертолёта Ка-15.

- АИ-14ВФ - форсированный до 280 л.с. Выпускался с 1960 года. Устанавливался на Ка-15М, Ка-18.

- АИ-14Р - двигатель для самолёта Як-12Р

- АИ-14Р2 - форсированный до 260 л.с. Предназначался для самолётов "АЕ", А-6, первого варианта Ан-14.

- АИ-14РА - двигатель для самолёта "Вильга-35".

- АИ-14РФ (М-14) - форсированный до 300 л.с. Устанавливался на самолётах Ан-14А, Як-12Б, Як-18А.

- М-14В26 - вертолётный мощностью 325 л.с. Отличается коническим редуктором и муфтой сцепления. Устанавливался на Ка-15, Ка-18, Ка-26.

- М-14В26В - двигатель для вертолёта Ми-34. Мощность увеличена до 370 л.с.

- М-14П - двигатель для пилотажных самолётов. Выпускался с 1973 года.

- М-14ПТ - двигатель для учебного самолёта Су-29. Мощность снижена до 355 л.с.

- М-14ПФ - форсированный до 400 л.с. Устанавливается на Су-31.

- М-14Х - двигатель для Як-54. Устанавливается также на Як-52М.
