Классификация и конструктивный обзор газораспределительных механизмов

В зависимости от конструкции органов и приводов газораспределительные механизмы классифицируются согласно схеме, изображенной на рис. 2.1.

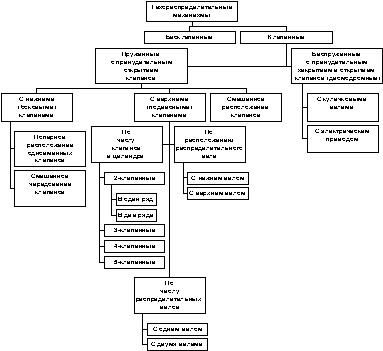

Рис. 2.1. Схема классификации газораспределительных механизмов

Бесклапанные ГРМ могут быть: золотниковыми и гильзовыми. На рис. 2.2 приведена схема гильзового ГРМ, предложенная Чарльзом Найтом в 1907 г.

Рис. 2.2. Схема гильзового ГРМ Чарльза Найта:

1 – коленчатый вал, 2 – гильзы, 3 – шатуны привода гильз, 4 – распредвал

Золотниковые механизмы газораспределения, несмотря на ряд преимуществ – возможность обеспечения больших проходных сечений впускных и выпускных отверстий, лучшие условия охлаждения и возможность в связи с этим некоторого повышения степени сжатия в бензиновых двигателях, бесшумность работы, не получили распространения из-за конструктивной сложности и дороговизны изготовления и ремонта в четырехтактных ДВС. Поэтому золотниковые механизмы газораспределения рассматриваться не будут.

В двухтактных ДВС часто в качестве золотника используется поршень. Такое газораспределение может быть названо золотниковым, хотя собственно механизм газораспределения в случае щелевой продувки отсутствует и его заменяет кривошипно-шатунный механизм.

В четырехтактных автотракторных двигателях широкое распространение получили клапанные механизмы газораспределения.

В некоторых двигателях с целью обеспечения надежной работы на высоких оборотах применяются беспружинные механизмы газораспределения с принудительным открытием и закрытием клапанов, или так называемые десмодромные механизмы (рис. 2.3). Принудительное открытие и закрытие клапанов осуществляется от самостоятельных кулачков или электромагнитами с очень большими ускорениями, что позволяет значительно увеличить коэффициент наполнения двигателя.

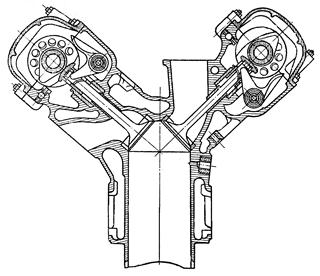

Рис. 2.3. Десмодромный газораспределительный механизм

Наиболее широкое распространение в автотракторных двигателях получили пружинные клапанные механизмы газораспределения, конструктивный обзор которых, в зависимости от расположения клапанов, положения и привода распределительного вала, рассматривается ниже.
